Ölschmierung - Dürkopp Adler 609 Betriebsanleitung

9. Ölschmierung
1 2 3
12
14 15
4 5
Vorsicht Verletzungsgefahr !
Öl kann Hautausschläge hervorrufen.
Vermeiden Sie längeren Hautkontakt.
Waschen Sie sich nach Kontakt gründlich.
ACHTUNG !
Die Handhabung und Entsorgung von Mineralölen unterliegt
gesetzlichen Regelungen.
Liefern Sie Altöl an eine autorisierte Annahmestelle ab.
Schützen Sie die Umwelt.
Achten Sie darauf, kein Öl zu verschütten.
Verwenden Sie zum Ölen der Spezialnähmaschine ausschließlich das
Schmieröl DA-68 oder ein gleichwertiges Öl mit folgender
13
Spezifikation:
Viskosität bei 40° C :
Flammpunkt:
DA-68 kann von den Verkaufsstellen der DÜRKOPP ADLER AG unter
folgender Teile-Nr. bezogen werden:
1-Liter-Behälter: 9047 000041
5-Liter-Behälter: 9047 000042

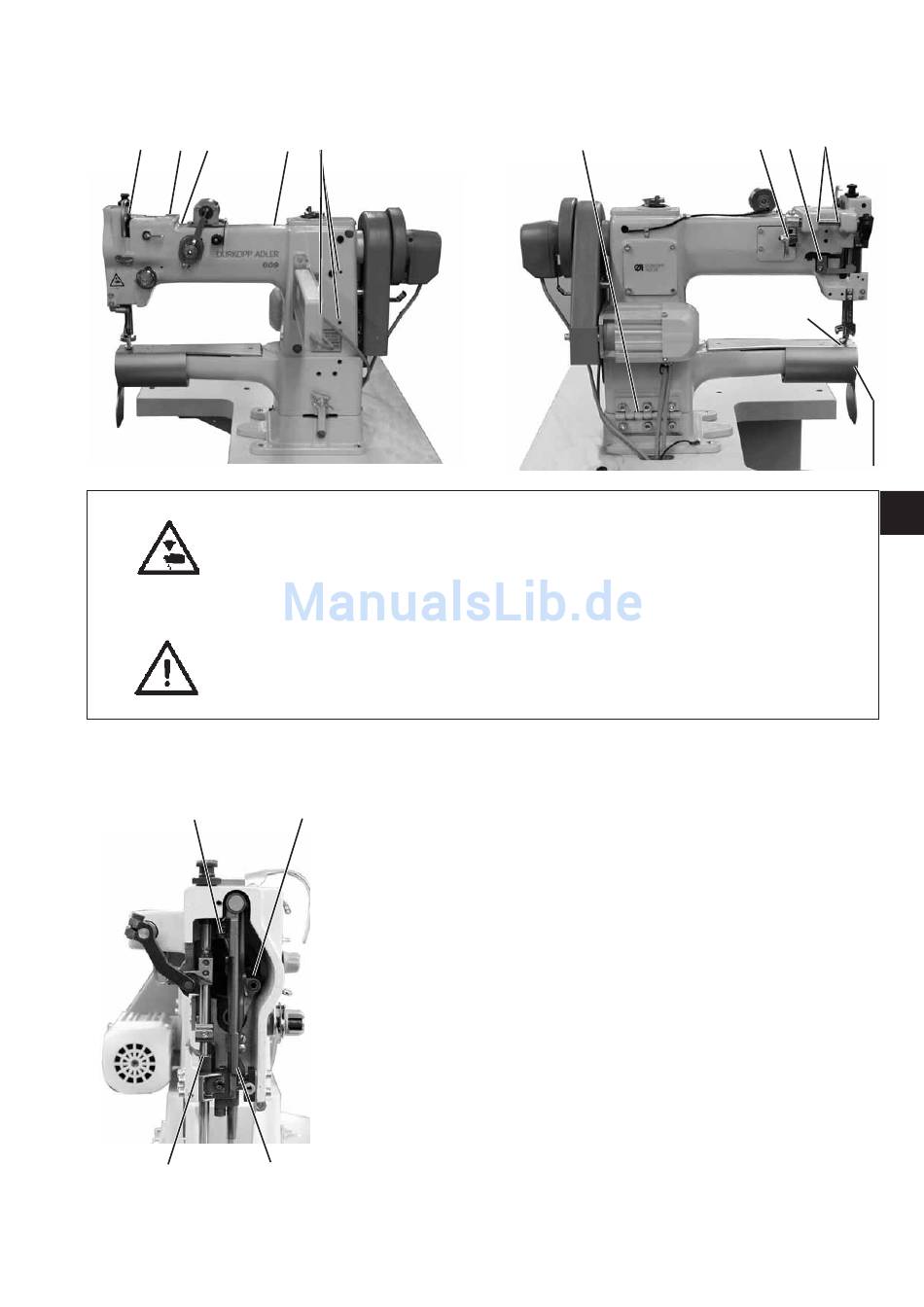

Ölstellen schmieren
–
Kopfdeckel, Kappe, Stichplatte und Stichplattenunterteil entfernen.
–
Alle sichtbaren Teile mit Putzlappen von Rostschutzfett und
Schmutz reinigen.
–
Die in den Abbildungen gekennzeichneten Ölstellen 1 bis 15 mit
einigen Tropfen Öl versorgen.
–
Kopfdeckel, Stichplattenunterteil, Stichplatte und Kappe wieder
befestigen.
6
2
68 mm /s
212 °C
7 8 9
10
11
D
17
