4.

Maschinenoberteil montieren

4.1 Maschinenoberteil auf Tischplatte befestigen

8
3
2
1

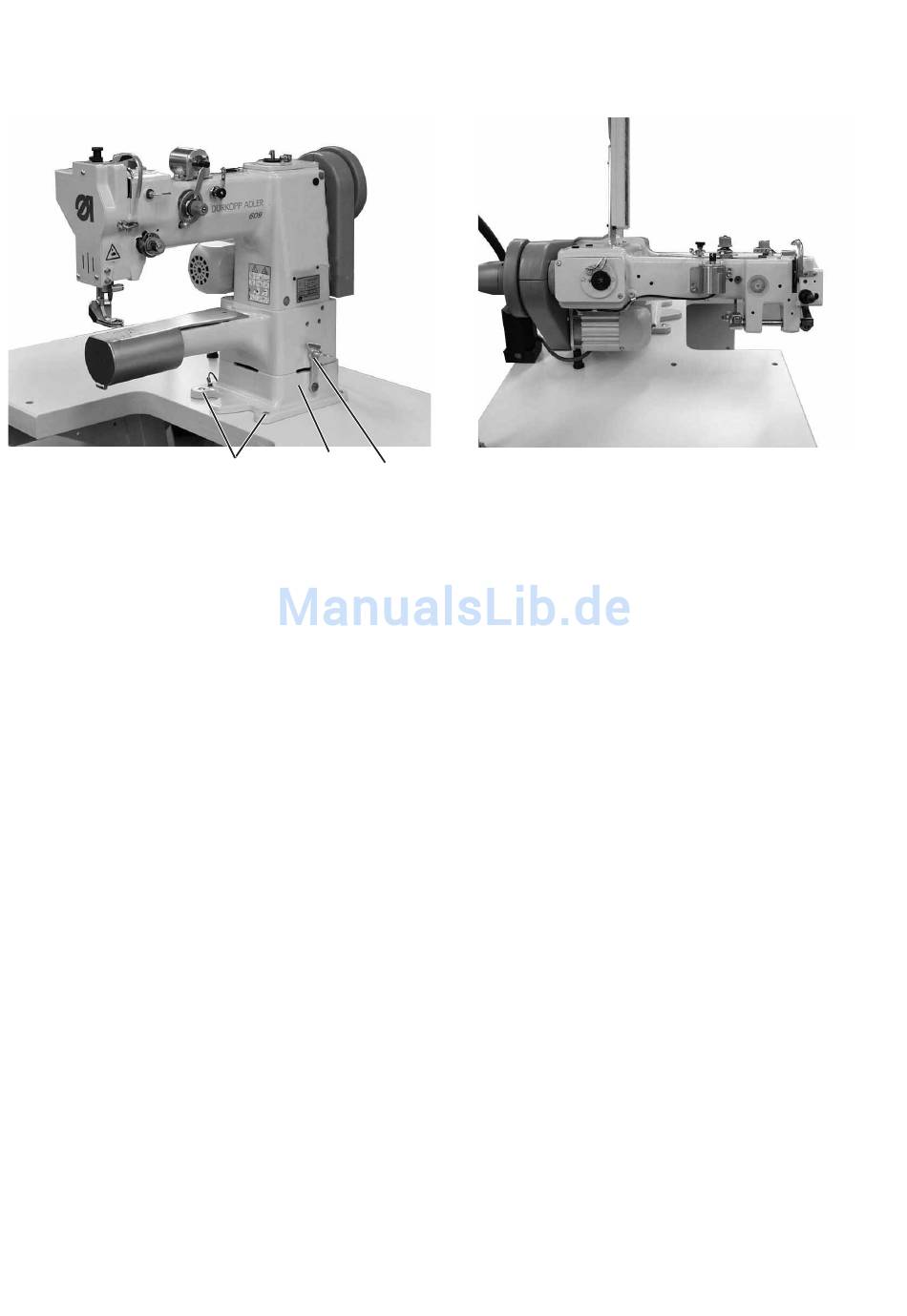

Maschinenoberteil auf Tischplatte befestigen
Sockel 2 des Maschinenoberteiles mit den vier Schrauben 3
(M6X60), Unterlegscheiben und Muttern auf der Tischplatte
befestigen.
Maschinenoberteil umlegen
Flügelschraube 1 lösen.
Haken nach links schwenken.
Das Maschinenoberteil ist entriegelt.
Maschinenoberteil zur Seite umlegen und auf der Maschinenstütze
ablegen.
