5. Anschiebetisch und Pedalverlängerung montieren (Zusatzausstattung)

5.1 Anschiebetisch montieren

10

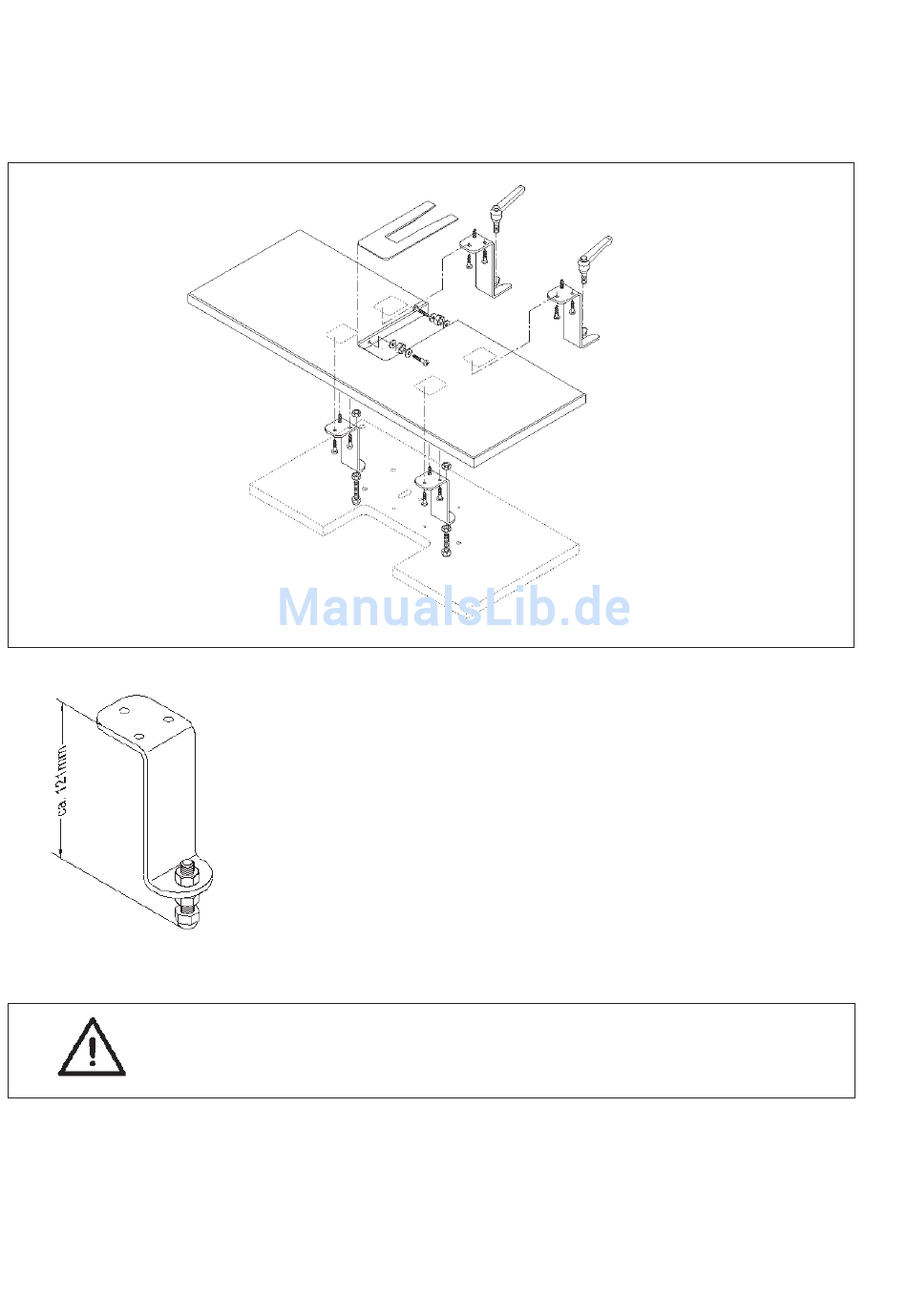

Der Anschiebetisch ist nach untenstehender Zeichnung zu montieren:

Winkel vormontieren

–
Winkel nach Abbildung links vormontieren.

Anschiebetisch vormontieren

–
Tischplatte mit der Unterseite nach oben legen und die
Einsatzplatte in dafür vorgesehenen Ausschnitt einlegen.
–
Muttern M10 (2x) mit je 1 Schraube und 2 Scheiben an den
Positionen der Magnete im Tischplattenausschnitt befestigen.
–
Muttern in der Höhe so einstellen, dass die Einsatzplatte immer im
Tischplattenausschnitt aufliegt, aber durch die Magnete
ausreichend fest gehalten wird.
–
Winkel (4x) mit Schrauben wie in der obigen Zeichnung dargestellt
an den Ausfräsungen der Tischplattenunterseite befestigen.
ACHTUNG !
Die Winkel müssen mit der Aussenkante, nicht mit dem
Biegeradius, an der Kante der Ausfräsung anliegen!
