Dürkopp Adler 609 Betriebsanleitung Seite 10

5
4
6
6
3
–

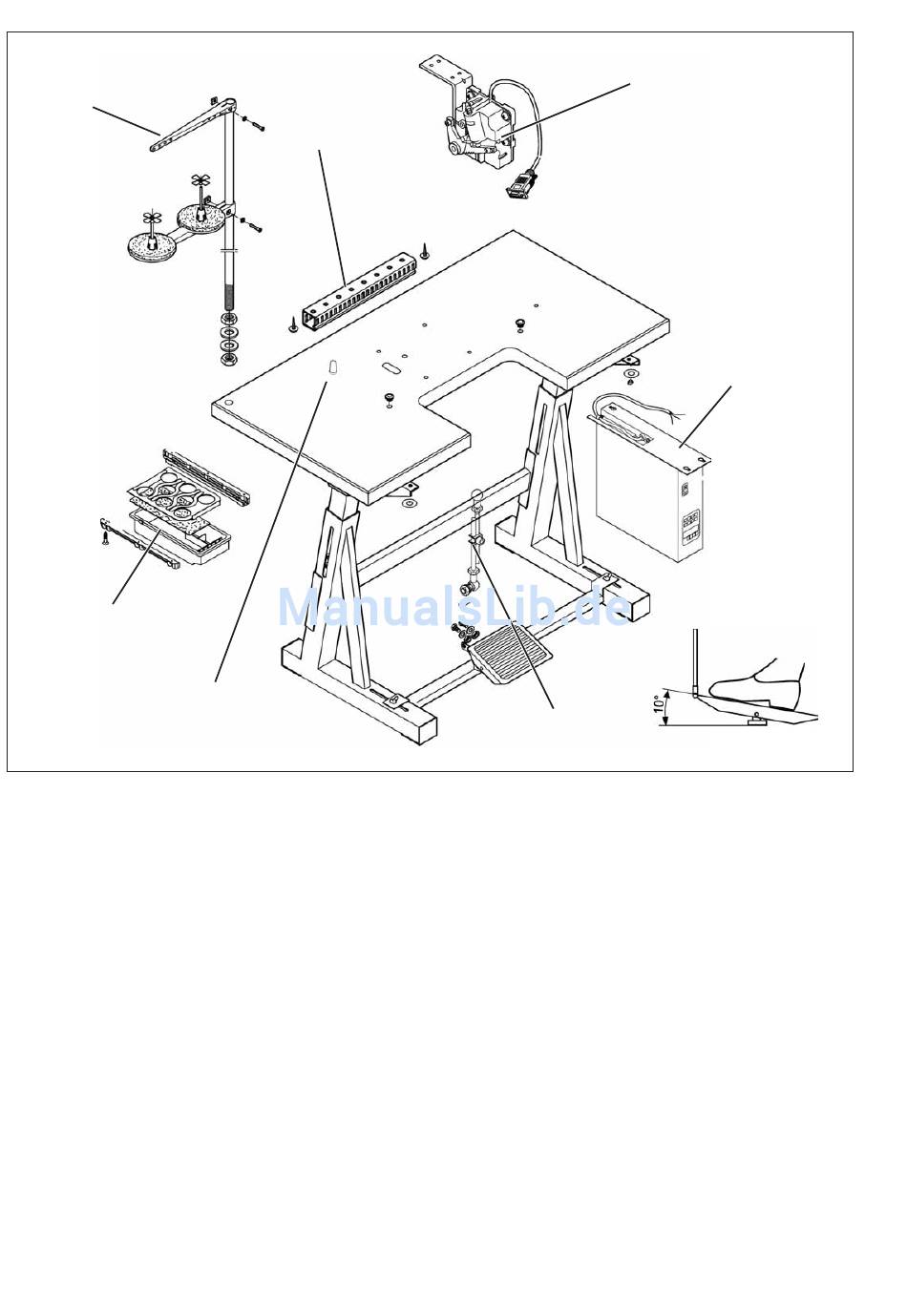

Schubkasten 4 mit den Halterungen unter die linke
Tischplattenhälfte schrauben.
–
Steuerung 1 mit 3 x Holzschrauben (5x30) unter die rechte
Tischplattenhälfte schrauben.
–
Halter für die Zugentlastung der Netzleitung unter die Tischplatte
schrauben.
–
Sollwertgeber 7 an Befestigungswinkel schrauben (4 Stück
M5x10).
–
Winkel mit Sollwertgeber mit 4x Holzschrauben (5x30) unter die
Tischplatte schrauben.
–
Kabelkanal 6 unter die Tischplatte schrauben.
–
Tischplatte mit Holzschrauben (6,0x30) auf dem Gestell befestigen.
Die Position der Tischplatte geht aus den Maßangaben in der
Skizze hervor.
–
Pedalgestänge 2 montieren
–
Pedalgestänge am Pedal und Sollwertgeber des Nähantriebes
einhängen.
–
Pedalgestänge mit Schraube in der Höhe so einstellen, dass das
entlastete Pedalgestänge eine Neigung von ca. 10° aufweist.
–
Garnständer 5 in die Bohrung der Tischplatte einsetzten.
–
Oberteilstützte 3 in die Bohrung der Tischplatte einschlagen.
