6.1.4 Steuerleitung Fadenabschneider und Fadenspannungslüften anschließen
14
–

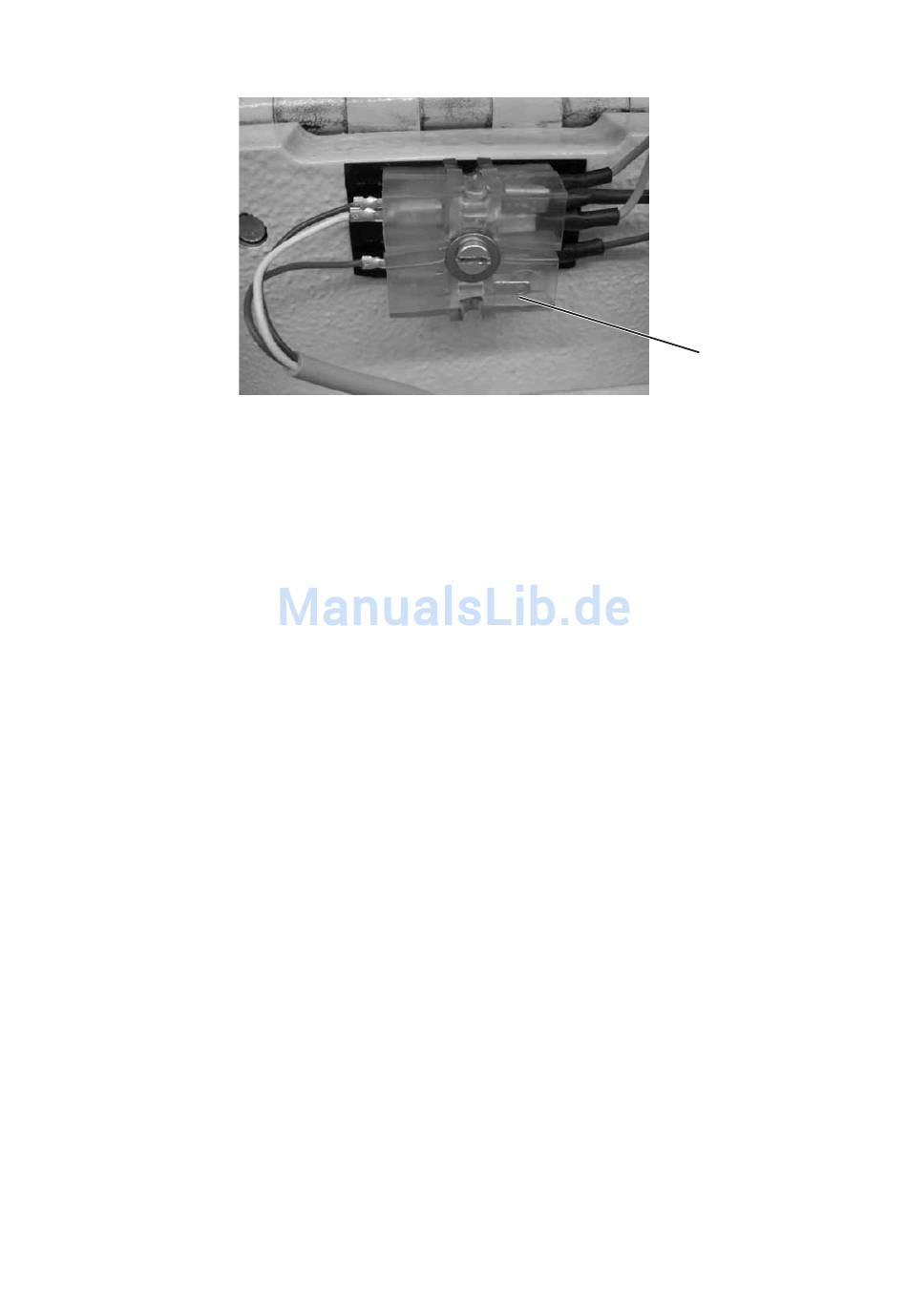

Die Steuerleitung mit den Flachsteckern von unten durch die
Bohrung in der Tischplatte unterhalb des Maschinenfußes stecken
–
Die Anschlussleitungen laut beigelegtem Bauschaltplan der 609,
Teile Nr.: 9890 609001 B an die beiden 2-poligen Steckleisten 1
anschließen.
–
Steuerleitung mit Mehrfachstecker in die entsprechende Buchse
der Antriebssteuerung einstecken.
1
