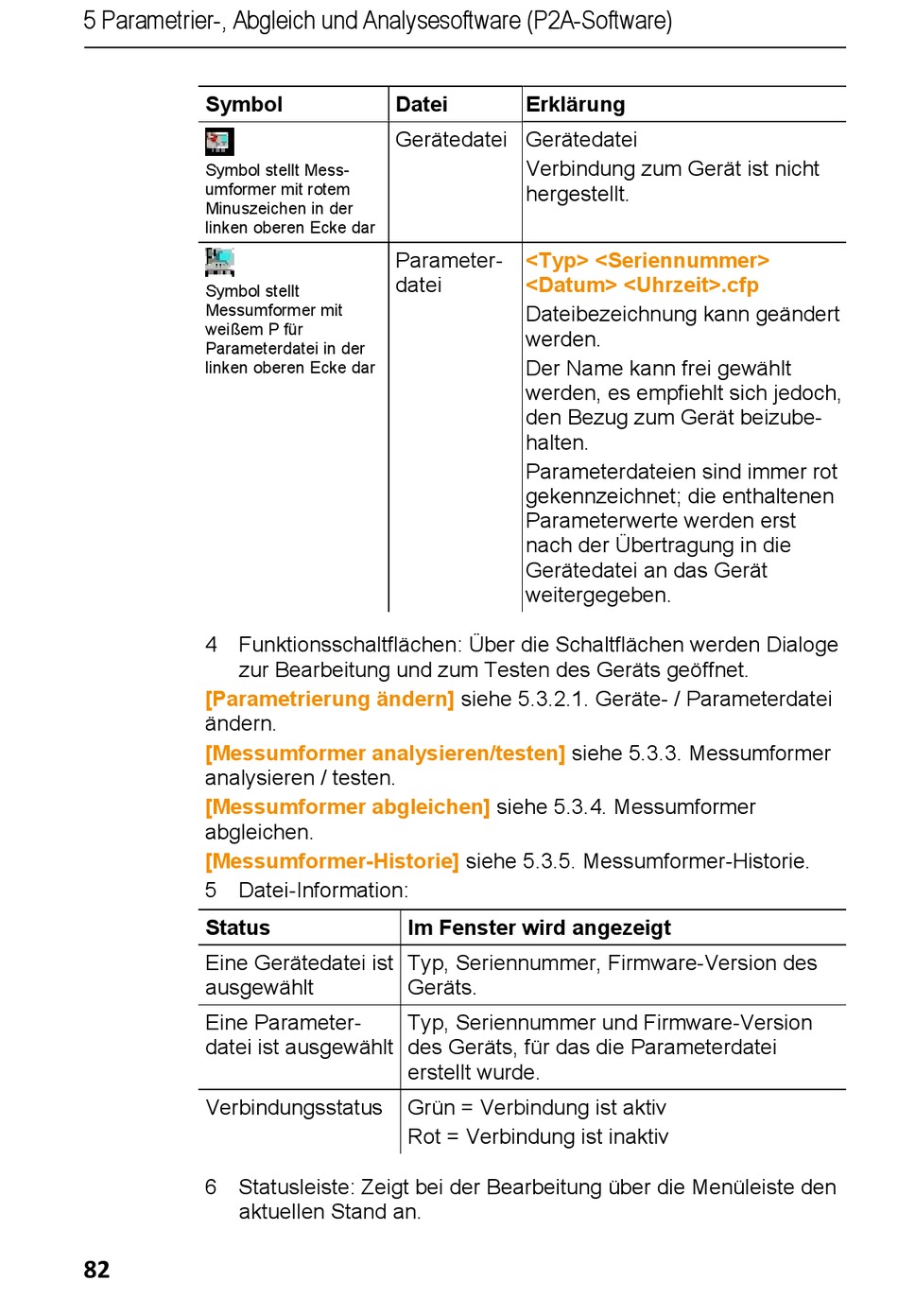

testo 6381 Ethernet Bedienungsanleitung Seite 82

5 Parametrier-, Abgleich und Analysesoftware (P2A-Software)
Symbol
Symbol stellt Mess-
umformer mit rotem
Minuszeichen in der
linken oberen Ecke dar
Symbol stellt
Messumformer mit
weißem P für
Parameterdatei in der
linken oberen Ecke dar
4 Funktionsschaltflächen: Über die Schaltflächen werden Dialoge
zur Bearbeitung und zum Testen des Geräts geöffnet.
[Parametrierung ändern]
ändern.
[Messumformer analysieren/testen]
analysieren / testen.
[Messumformer abgleichen]
abgleichen.
[Messumformer-Historie]
5 Datei-Information:
Status
Eine Gerätedatei ist
ausgewählt
Eine Parameter-
datei ist ausgewählt
Verbindungsstatus
6 Statusleiste: Zeigt bei der Bearbeitung über die Menüleiste den
aktuellen Stand an.
82
Datei Erklärung
Gerätedatei Gerätedatei
Verbindung zum Gerät ist nicht
hergestellt.
Parameter- <Typ> <Seriennummer>
datei <Datum> <Uhrzeit>.cfp
Dateibezeichnung kann geändert
werden.
Der Name kann frei gewählt
werden, es empfiehlt sich jedoch,
den Bezug zum Gerät beizube-
halten.
Parameterdateien sind immer rot
gekennzeichnet; die enthaltenen
Parameterwerte werden erst
nach der Übertragung in die
Gerätedatei an das Gerät
weitergegeben.
siehe 5.3.2.1. Geräte- / Parameterdatei
siehe 5.3.4. Messumformer
siehe 5.3.5. Messumformer-Historie.
Im Fenster wird angezeigt
Typ, Seriennummer, Firmware-Version des
Geräts.
Typ, Seriennummer und Firmware-Version
des Geräts, für das die Parameterdatei
erstellt wurde.
Grün = Verbindung ist aktiv
Rot = Verbindung ist inaktiv
siehe 5.3.3. Messumformer
