4 Messumformer
4.3.3.5.

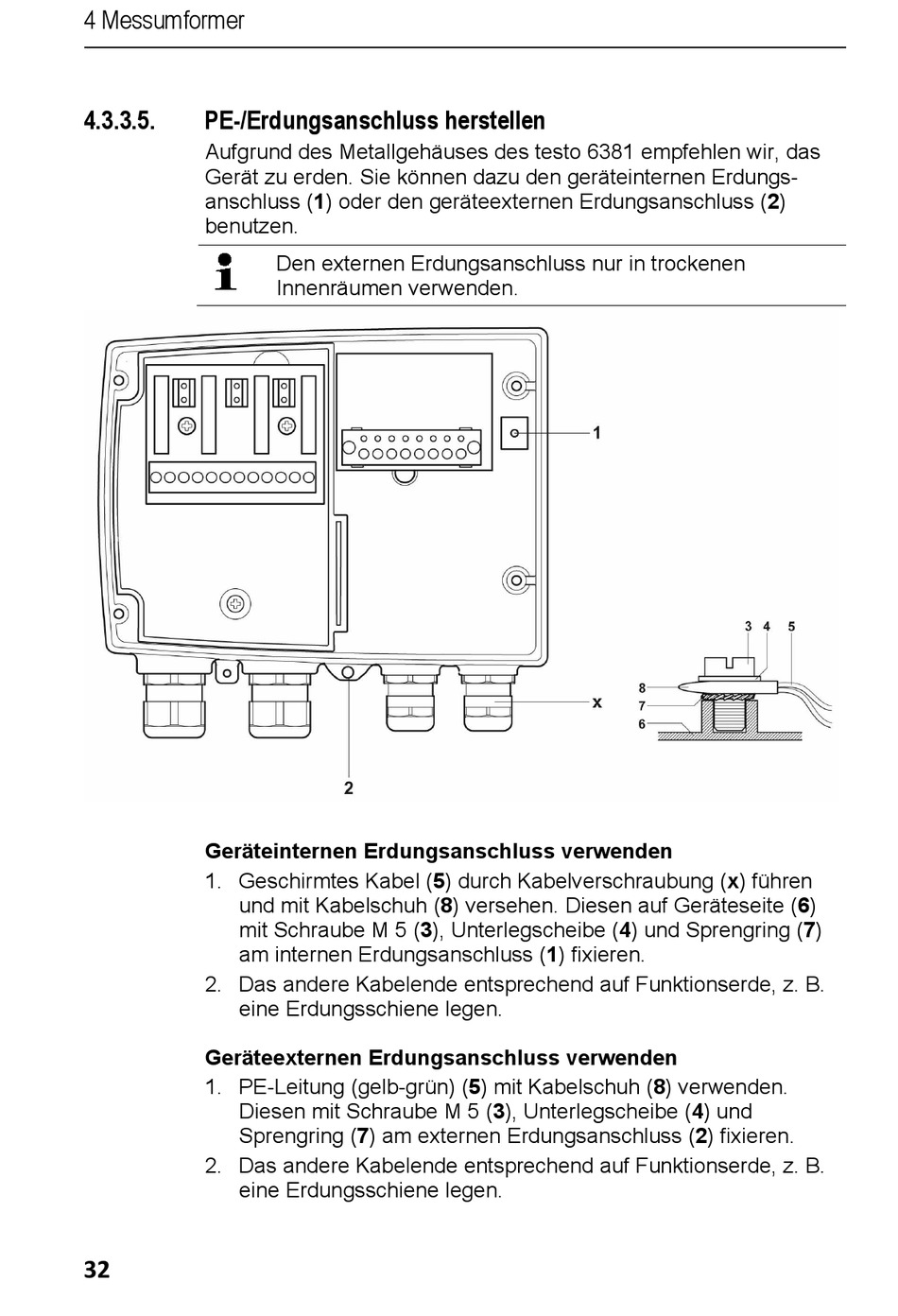

PE-/Erdungsanschluss herstellen

Aufgrund des Metallgehäuses des testo 6381 empfehlen wir, das
Gerät zu erden. Sie können dazu den geräteinternen Erdungs-
anschluss (1) oder den geräteexternen Erdungsanschluss (2)
benutzen.
Geräteinternen Erdungsanschluss verwenden
1. Geschirmtes Kabel (5) durch Kabelverschraubung (x) führen
und mit Kabelschuh (8) versehen. Diesen auf Geräteseite (6)
mit Schraube M 5 (3), Unterlegscheibe (4) und Sprengring (7)
am internen Erdungsanschluss (1) fixieren.
2. Das andere Kabelende entsprechend auf Funktionserde, z. B.
eine Erdungsschiene legen.
Geräteexternen Erdungsanschluss verwenden
1. PE-Leitung (gelb-grün) (5) mit Kabelschuh (8) verwenden.
Diesen mit Schraube M 5 (3), Unterlegscheibe (4) und
Sprengring (7) am externen Erdungsanschluss (2) fixieren.
2. Das andere Kabelende entsprechend auf Funktionserde, z. B.
eine Erdungsschiene legen.
32
Den externen Erdungsanschluss nur in trockenen
Innenräumen verwenden.
