4.3.3.6.

Ethernetmodul einstellen

Mittels eines DIP-Schalters kann das Ethernetmodul zwischen zwei
Hauptfunktionen umgeschaltet werden:
• Funktion Saveris-Teilnehmer (DIP-Schalter Nr. 1 = on, DIP-
Schalter Nr. 2 = on), testo 6381 wird als testo Saveris
Komponente eingesetzt.
• Funktion XML-Server (DIP-Schalter Nr. 1 = off, DIP-Schalter Nr.
2 = on), Integration des testo 6381 in ein kundenseitiges
Ethernet-System.
✓ Das testo 6381 muss vom Ethernet-Netzwerk getrennt sein.
1. Messumformer öffnen (siehe 4.3.3. Gerät öffnen).

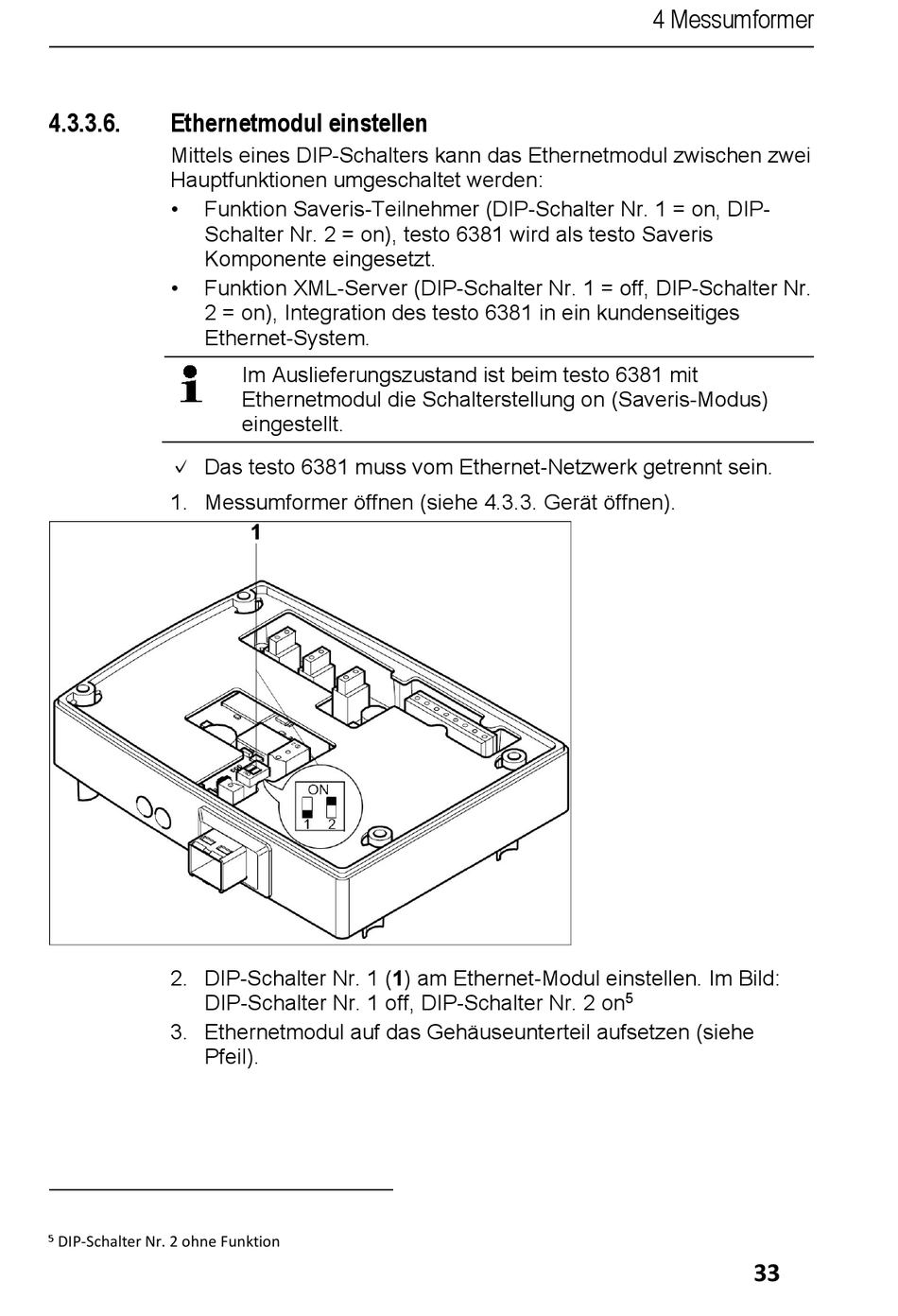

2. DIP-Schalter Nr. 1 (1) am Ethernet-Modul einstellen. Im Bild:
DIP-Schalter Nr. 1 off, DIP-Schalter Nr. 2 on
3. Ethernetmodul auf das Gehäuseunterteil aufsetzen (siehe
Pfeil).
DIP-Schalter Nr. 2 ohne Funktion
5
Im Auslieferungszustand ist beim testo 6381 mit
Ethernetmodul die Schalterstellung on (Saveris-Modus)
eingestellt.
