4 Messumformer

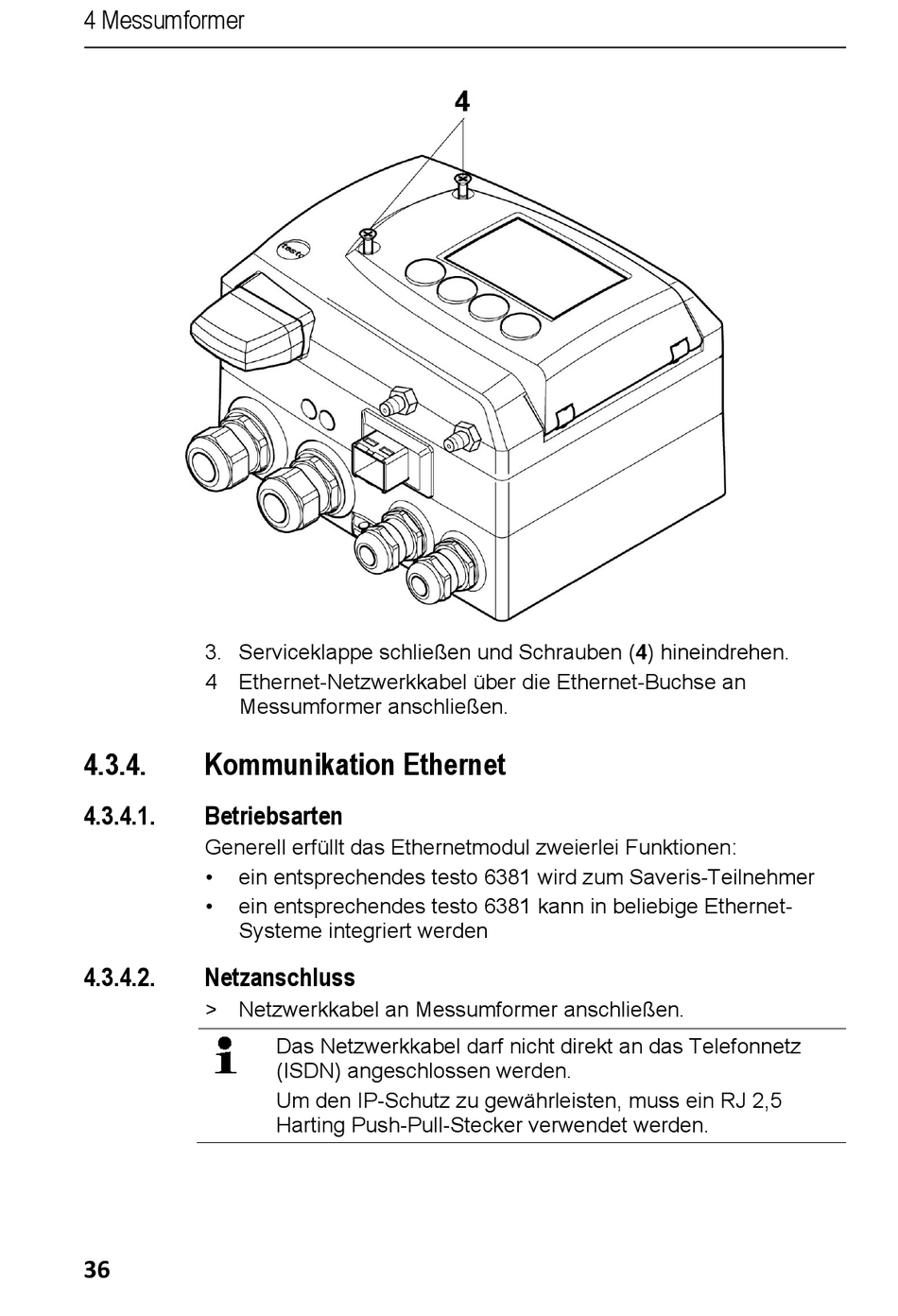

3. Serviceklappe schließen und Schrauben (4) hineindrehen.
4 Ethernet-Netzwerkkabel über die Ethernet-Buchse an
Messumformer anschließen.
Pos : 48 /TD/Erst e Schrit te/MUF 63x x/Ethernet-s pezifisc h/Komm unik ati on Ethernet @ 3\m od_1234877476523_6.docx @ 26460 @ 34444455 @ 1
4.3.4.

Kommunikation Ethernet

4.3.4.1.

Betriebsarten

Generell erfüllt das Ethernetmodul zweierlei Funktionen:
• ein entsprechendes testo 6381 wird zum Saveris-Teilnehmer
• ein entsprechendes testo 6381 kann in beliebige Ethernet-
Systeme integriert werden
4.3.4.2.

Netzanschluss

> Netzwerkkabel an Messumformer anschließen.
36
Das Netzwerkkabel darf nicht direkt an das Telefonnetz
(ISDN) angeschlossen werden.
Um den IP-Schutz zu gewährleisten, muss ein RJ 2,5
Harting Push-Pull-Stecker verwendet werden.
