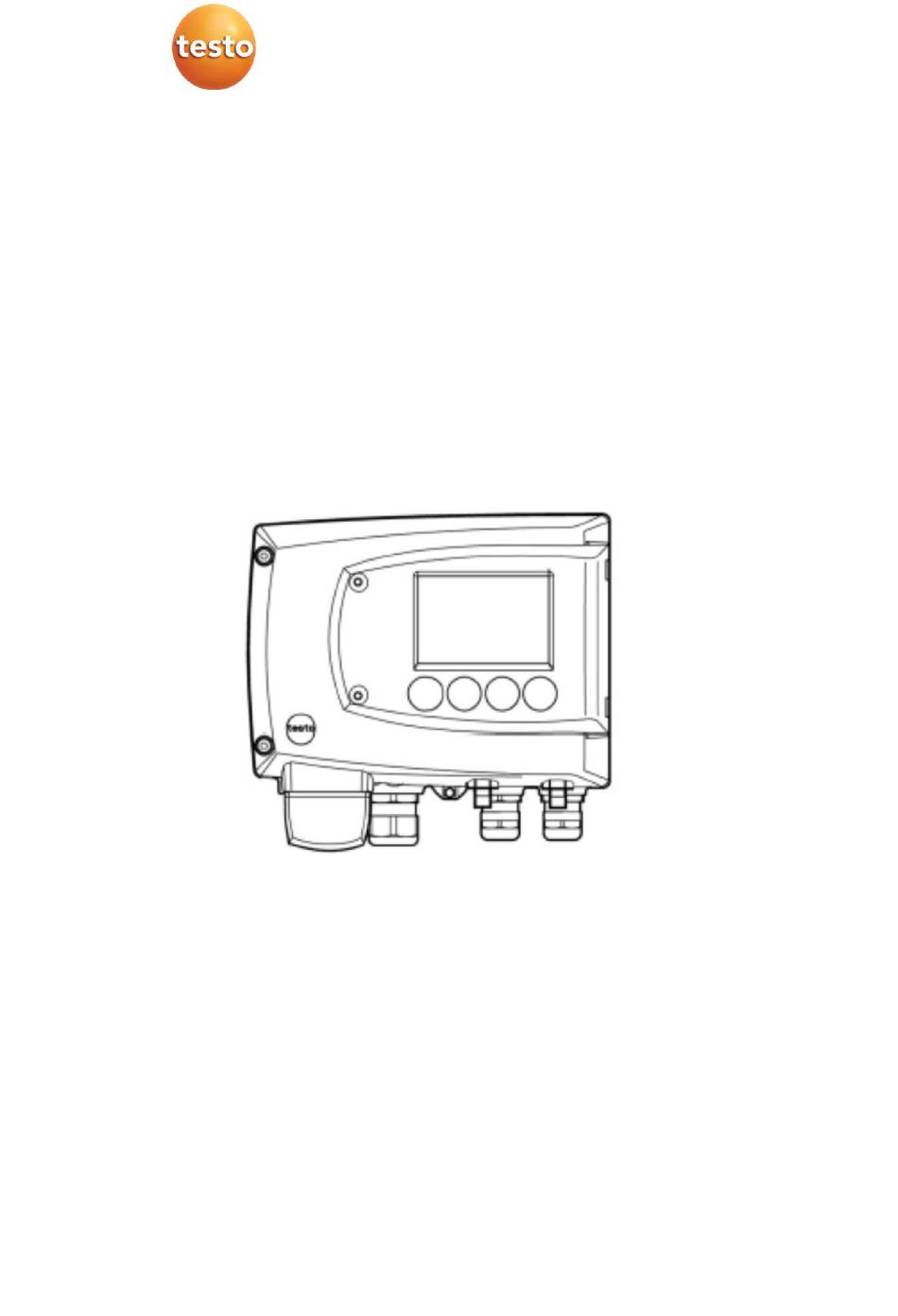

testo 6381 · Messumformer
P2A Software · Parametrier-, Abgleich- und Analysesoftware
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für testo 6381

Inhaltszusammenfassung für testo 6381

  • Seite 1 6381 · Messumformer P2A Software · Parametrier-, Abgleich- und Analysesoftware Bedienungsanleitung...

  • Seite 3: Sicherheit Und Umwelt

    Pos : 8 /TD /Sic herheit und Umw elt/ Sic her heit gew ährl eist en/MU F 63xx /F achpersonal @ 3\m od_1234794940409_6.doc x @ 26335 @ @ 1 Darüber hinausgehende Arbeiten dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Andernfalls übernimmt Testo keine Verantwortung für die ordnungsgemäße Funktion des Geräts...

  • Seite 4: Zu Diesem Dokument

    Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. Pos : 11 /TD/Ü berschriften/MUF /1 Zu di esem Dokum ent @ 3\mod_1234793991331_6. docx @ 26240 @ 1 @ 1 Zu diesem Dokument Pos : 12 /TD/Sic her heit und Umw elt/Z u dies em D ok ument /Verwendung/Verwendung (Standard) @ 0\m od_1173775068554_6.docx @ 335 @ 5 @ 1...

  • Seite 5: Inhaltsverzeichnis

    3 Inhalt Pos : 17 /TD/Ü berschriften/MUF /3 Inhalt @ 3\m od_1234794019831_6.docx @ 26259 @ 1 @ 1 Inhalt Sicherheit und Umwelt ............. 3 Zu diesem Dokument ............... 4 Inhalt ..................5 Messumformer ................ 8 4.1. Leistungsbeschreibung ............8 4.1.1. Funktionen und Verwendung ..................
  • Seite 6 4.4.3. Passwortschutz ......................35 4.4.4. Aufbau des Bedienmenüs ..................36 4.4.5. Übersicht über das Bedienmenü testo 6381 .............. 37 4.4.6. Die einzelnen Hauptmenüs ..................43 4.4.6.1. Hauptmenü Kanal 1 bearbeiten ..............43 4.4.6.2. Hauptmenü Alarm bearbeiten ..............44 4.4.6.3. Hauptmenü Einstellungen bearbeiten ............46 4.4.6.4.
  • Seite 7 Tipps und Hilfe ............... 88 6.1. Fragen und Antworten ............88 6.2. Zubehör und Ersatzteile ............88 6.2.1. Bestelloptionen Messumformer 6381 (0555 6381) ........... 89 Pos : 18 /TD/--- Seit enwec hs el --- @ 0\m od_1173774430601_0.docx @ 281 @ @ 1...

  • Seite 8: Messumformer

    Pos : 20 /TD/Ü berschriften/MUF /4.1/5. 1/6. 1 Leistungs bes chr eibung @ 3\m od_1234258595211_6.docx @ 23949 @ 2 @ 1 4.1. Leistungsbeschreibung Pos : 21 /TD/Leistungs bes chr eibung/Verwendung/MUF63xx/MUF 6387 @ 4\m od_1252422342962_6. docx @ 48736 @ 3 @ 1 4.1.1. Funktionen und Verwendung Der Messumformer testo 6381 eignet sich u. a. für folgende Einsatzbereiche: • Reinräume • Trocknungsprozesse •...

  • Seite 9: Technische Daten

    4 Messumformer 4.1.4. Technische Daten Messgrößen • Differenzdruck Genauigkeit Angaben gelten nur, wenn der positive Druck am positiven Druckanschluss anliegt. • 0,5% vom Messbereich, zusätzlich 0,3 Pa Grundfehler • =0,02% vom Messbereich pro Kelvin Abweichung K Steigungsdrift von Nenntemperatur 22°C •...
  • Seite 10 1 hPa 2500 hPa Bei Auslieferung und nach einem Werksreset werden die Messwerte in der Einheit im Display angezeigt, die über die KMAT-Option Fxx bestellt wurde, siehe 6.2.1. Bestelloptionen Messumformer 6381 (0555 6381). Messtakt • Schnittstelle • Mini-DIN für P2A-Software (Abgleich- und Parametrier- Software) und Testo-Handgerät testo 400/650...
  • Seite 11 4 Messumformer Maximale Last • 4-Draht: 10 kΩ (Spannungsausgang) Analogausgang • 0 ... 1 V ± 1,5 mV (4-Draht) oder • 0 ... 5 V ± 7,5 mV (4-Draht) oder • 0 ... 10 V ± 15 mV (4-Draht) oder •...

  • Seite 12: Abmessungen

    4 Messumformer Prozesstemperatur • -20 ... 65 °C / -4...149 °F Gehäuse, Gewicht • Metall, 1,960 kg • optionales Ethernetmodul: 0,610 kg Schutzart • IP 65 nur, wenn der Messumformer verdrahtet ist und/oder Dichtstopfen eingefügt sind Richtlinien, Normen und Prüfungen •...

  • Seite 13: Produktbeschreibung

    4 Messumformer 4.2. Produktbeschreibung Pos : 27 /TD/Produkt bes chr eibung/Ü bersicht/MUF 63xx/ Auf einen Blick 6387 @ 4\m od_1252418613327_6.doc x @ 48704 @ 3 @ 1 4.2.1. Auf einen Blick 1 Tasten (nur bei optionalem Display) 2 Verschraubung Serviceklappe (selbstsichernd, 2x) 3...
  • Seite 14 4 Messumformer 15 Gehäuseschrauben 16 Bohrung zur Befestigung an Rückwandhalterung (Schraube M3 x 6) 17 Kunststoffbügel zur Rückwandmontage...

  • Seite 15: Display Und Tastatur

    Pos : 32 /TD/Produkt bes chr eibung/Ü bersicht/MUF 63xx/ Anal ogausgäng e 635x @ 3\m od_1234774510463_6. docx @ 25724 @ 3 @ 1 4.2.5. Analogausgänge Als Analogausgänge verfügt der testo 6381 entweder über • 1 Stromausgang 0 bis 20 mA (4-Draht) / 4 bis 20 mA (4-Draht) oder •...

  • Seite 16: Messgrößen

    4 Messumformer 4.2.6. Messgrößen Es werden folgende Messgrößen angezeigt: • Differenzdruck in Pa, hPa, kPa, mbar, bar, mmH O, inch H inch HG, kg/cm , PSI • Strömung in m/s, ft/min • Volumenstrom in m /h, l/min, Nm /h, Nl/min •...
  • Seite 17 4 Messumformer Pos : 35 /TD/Produkt bes chr eibung/Ü bersicht/MUF 63xx/T abell e Skali erung MUF 638x @ 3\m od_1236343950039_6.docx @ 27501 @ @ 1 Messbereich / maximale Skalierung Standardskalierung 0...10 Pa -5...15 Pa 0...50 Pa -25…75 Pa 0...100 Pa -50…150 Pa 0...500 Pa -250…750 Pa...

  • Seite 18: Alarmbehandlung

    Funktion Sammelalarm aktiviert, wird ein Alarm ausgelöst sobald die Alarmgrenze eines Alarms, der dem Sammelalarm zugeordnet ist, überschritten wird. Der testo 6381 überwacht mit Hilfe der Relais Grenzwerte. Liegt ein Messwert außerhalb der Grenzwerte, wird ein vom Benutzer festgelegtes Relais geschaltet.

  • Seite 19: Inbetriebnahme

    4 Messumformer 4.3. Inbetriebnahme Pos : 38 /TD/Erst e Schrit te/MUF 63x x/Wandmont age 635x_6321 @ 3\mod_1236065568006_6. docx @ 27062 @ 3455 @ 1 4.3.1. Gerät montieren 4.3.1.1. Wandmontage Rückwandhalterung anbringen 1. Sicherungsschraube (siehe Pos. (4) Zeichnung unten) entfernen und Rückwandhalterung vom Kunststoffbügel (siehe Pos.

  • Seite 20: Gerät Anschließen

    4 Messumformer Pos : 39 /TD/Erst e Schrit te/MUF 63x x/G erät anschli eßen @ 3\m od_1234779466958_6.docx @ 25876 @ 35 @ 1 4.3.2. Gerät anschließen Gerät öffnen 1. Verschraubung (1) der Serviceklappe lösen und diese öffnen.
  • Seite 21 4 Messumformer 2. Gehäuseschrauben (2) lösen und herausnehmen. 3. Gehäuseober- vom -unterteil abnehmen (3) und auf sauberer Unterlage ablegen. WARNUNG Elektrische Spannung Verletzungsgefahr! > Schalten Sie den Netzanschluss vor dem Anschließen des Messumformers spannungsfrei. Lassen Sie den Messumformer nur in spannungslosem Zustand von autorisiertem Fachpersonal verdrahten und anschließen.

  • Seite 22: Anschlussübersicht

    4 Messumformer Pos : 40 /TD/Erst e Schrit te/MUF 63x x/Ansc hl uss übersicht 638x @ 3\m od_1234780656658_6.docx @ 25933 @ 4 @ 1 4.3.2.1. Anschlussübersicht 1 Gehäuseunterteil 7 Erdungsanschluss (innen) 2 Relaisplatine (Option) 8 Verschraubung M 16 x 1,5* 3...

  • Seite 23: Spannungsversorgung Und Analogausgänge Anschließen

    4 Messumformer Pos : 41 /TD/Erst e Schrit te/MUF 63x x/Spannungsv ersorg ung/ Analog ausgäng e ans chli eßen 6387/6388 @ 4\mod_1250675956913_6.docx @ 47502 @ 45 @ 1 4.3.2.2. Spannungsversorgung und Analogausgänge anschließen Anschlussleiste für Spannungsversorgung und Analogausgänge, Pos. (5) der Anschlussübersicht.

  • Seite 24: Relaisausgänge Anschließen

    4 Messumformer • die Versorgungsleitung muss gegen ein Überschreiten von 8 A abgesichert sein. • ein AUS-Schalter muss in der Nähe leicht erreichbar installiert werden und als solcher gekennzeichnet sein. 1. Anschlusskabel des Kanals durch geöffnete Verschraubung M 16 x 1,5 (Pos. (8) in der Anschlussübersicht führen. 2....
  • Seite 25 4 Messumformer Anschlusshinweise • Für den Anschluss muss eine doppelt isolierte Netz- leitung (Mantelleitung) mit einem Querschnitt von mindestens 1,5 mm² verwendet werden. • Kabelanschluss (2) darf innerhalb der Wanne (1) nicht in einer Schlaufe gelegt werden. • Es wird empfohlen immer 3 Adern mit einem Kabel- binder (3) aneinander zu binden.
  • Seite 26 4 Messumformer Verwendung des Relais als Öffner (NC=Normally Closed) 1 Alarm-/Statuslampe (Installationsbeispiel) 2 250 V AC/DC, 3A Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet dauer- haft, bis das Relais öffnet oder der Stromkreis unterbrochen wird. Daher kann diese Schaltung zur Funktionsüber- wachung des Alarm-Stromkreises verwendet werden, da z.
  • Seite 27 4 Messumformer Verwendung des Relais als Schließer (NO=Normally Open) 1 Alarm-/Statuslampe (Installationsbeispiel) 2 250 V AC/DC, 3A Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet nur bei Schalten (Schließen) des Relais. Eine Funktionsüber- wachung des Alarm-Stromkreises ist daher bei dieser Schaltung nicht möglich. 5.  V erschraubung M 20 x 1,5 (Pos. (9) in der Anschlussübersicht) schließen.

  • Seite 28: Option Steckerverbindung

    4 Messumformer 4.3.2.4. Option Steckerverbindung Optional können die PG-Verschraubungen der Signal- und Ver- sorgungsleitungen durch Steckverbindungen, die am Gehäuse montiert sind, ersetzt werden, siehe Pos. 1 und 2. Die Relais- verdrahtung erfolgt über Standard-Kabeleinführungen und PG- Verschraubungen, siehe Pos. 3 und 4. Steckverbindungen für Stromversorgung und Kanäle Steckverbindung M12 (5-polig) Buchse (Pos 1) Ansicht von außen auf die Steckverbindungen im eingebauten...

  • Seite 29: Pe-/Erdungsanschluss Herstellen

    4 Messumformer 4.3.2.5. PE-/Erdungsanschluss herstellen Aufgrund des Metallgehäuses des testo 6381 empfehlen wir, das Gerät zu erden. Sie können dazu den geräteinternen Erdungs- anschluss (1) oder den geräteexternen Erdungsanschluss (2) benutzen. Den externen Erdungsanschluss nur in trockenen Innenräumen verwenden. Geräteinternen Erdungsanschluss verwenden 1....

  • Seite 30: Gerät Schließen

    4 Messumformer Pos : 45 /TD/Erst e Schrit te/MUF 63x x/G erät sc hließ en @ 3\mod_1234788511529_6.docx @ 26028 @ 4455 @ 1 4.3.2.6. Gerät schließen 1. Geräteober- auf -unterteil aufsetzen (siehe Pfeil) und mittels Gehäuseschrauben (1) fixieren.
  • Seite 31 4 Messumformer 2. Serviceklappe schließen und Schrauben (2) hineindrehen. Pos : 46 /TD/Ü berschriften/MUF /5.3.3 Gerät abgleic hen @ 3\m od_1236081099337_6.docx @ 27171 @ 43 @ 1...

  • Seite 32: Gerät Abgleichen

    2. Kontakt Ch. 1+ 3. Kontakt Ch. 1- 4. Service-Schnittstelle Analogausgang 1 abgleichen ✓ Bei testo 6381 mit Stromausgang: Bürde von max. 500 ist am Kanal 1 angeschlossen (siehe 4.3.2.4. Steckverbindungen für Stromversorgung und Kanäle) ✓ Ein präzises Multimeter (Minimalanforderung: Auflösung 6,5 Digits, mindestens 5x genauer als das 6381) steht zur Verfügung.

  • Seite 33: N-Punkt-Abgleich

    übernehmen oder über das Bedienmenü (siehe 4.4.6.7. Analogabgleich durchführen) eingeben. 3. Verbindungen zwischen Multimeter und Kontakten des testo 6381 lösen und Serviceklappe schließen. Pos : 48 /TD/Erst e Schrit te/MUF 63x x/ n-Punk t-Abgleich _635x @ 3\m od_1236352382511_6.docx @ 27521 @ 445 @ 1 4.3.3.2.

  • Seite 34: Bedienung

    Pos : 50 /TD/Produkt verw enden/MUF 63xx /Zusamm enhang Bedi enm enü – Mi ni DIN Buc hse aktiv @ 3\mod_1234454016014_6.docx @ 25211 @ 32 @ 1 4.4.1. Zusammenhang Bedienmenü – Mini DIN Buchse aktiv Der testo 6381 kann entweder über das Bedienmenü oder über die P2A-Software (siehe 5. Parametrier-, Abgleich und Analysesoftware (P2A-Software)) parametriert werden. Der Messumformer testo 6381 kann über Display und Tastatur nur dann bedient werden, wenn die Displayoption vorhanden ist.

  • Seite 35: Tastenblende

    4 Messumformer 4.4.2. Tastenblende Um unberechtigte Bedienung der Tasten zu verhindern, kann der Standard-Tastenrahmen gegen eine Tastenblende ausgewechselt werden. Sofern die Tastenblende montiert wurde, muss zur Bedienung die Serviceklappe geöffnet werden. Tastenblende anbringen ✓ Die Serviceklappe ist geöffnet, siehe 4.3.2. Gerät öffnen. 1....

  • Seite 36: Aufbau Des Bedienmenüs

    4 Messumformer Soll der Passwortschutz nicht genutzt werden, muss der Nummern- code "0000" eingegeben werden. Dies entspricht auch dem Aus- lieferungsstand. Pos : 53 /TD/Produkt verw enden/MUF 63xx /Auf bau des Bedi enm enüs 635x @ 3\mod_1236162940119_6. docx @ 27332 @ 33 @ 1 4.4.4.

  • Seite 37: Übersicht Über Das Bedienmenü Testo 6381

    Alternativen • Editieren: Wert der aktuellen Zahlenstelle um 1 erhöhen Pos : 54 /TD/Produkt verw enden/MUF 63xx /Übersic ht Bedi enm enü @ 3\m od_1234510821302_6.docx @ 25301 @ 33 @ 4 4.4.5. Übersicht über das Bedienmenü testo 6381...
  • Seite 38 4 Messumformer...
  • Seite 39 4 Messumformer...
  • Seite 40 4 Messumformer...
  • Seite 41 4 Messumformer...
  • Seite 42 4 Messumformer...

  • Seite 43: Die Einzelnen Hauptmenüs

    4.4.6. Die einzelnen Hauptmenüs 4.4.6.1. Hauptmenü Kanal 1 bearbeiten Einen Überblick bietet die 4.4.5. Übersicht über das Bedienmenü testo ). Sie können grundlegende Einstellungen für Kanal 1 vornehmen. 1. Im Messmodus drücken, mit  oder  Hauptmenü Kanal anwählen und Auswahl mit bestätigen.

  • Seite 44: Hauptmenü Alarm Bearbeiten

    4 Messumformer 4.4.6.2. Hauptmenü Alarm bearbeiten Mit dem Alarm werden die Relais programmiert, die optional erhältlich sind. Zudem werden (auch ohne Relais) die Alarm- zustände auf dem Display (oben rechts) angezeigt. Sie können wählen, ob der Alarm zur Grenzwertüberwachung oder als Sammelalarm genutzt werden soll.

  • Seite 45: Alarmverzögerung

    4 Messumformer Alarm zur Grenzwertüberwachung einsetzen Schließer (NO) Minimumüberwachung Maximumüberwachung Hysterese Hysterese Grenzwert Grenzwert Öffner (NC) Minimumüberwachung Maximumüberwachung Hysterese Hysterese Grenzwert Grenzwert 3. Mit  oder  Kanal x (z. B. "Kanal 1") anwählen und Auswahl bestätigen. 4. Mit  oder  Max Überwachung oder Min Überwachung...

  • Seite 46: Hauptmenü Einstellungen Bearbeiten

    Relais und kann ein optischer Alarm über das Display ausgegeben werden, sobald (mindestens) eine der Warn- oder Fehler- meldungen des Messumformers testo 6381 aktiv wird. Die Auswahl der auf den Sammelalarm wirkenden Meldungen kann nur in der P2A-Software erfolgen, siehe 5.3.

  • Seite 47: Displayeinstellungen

    4 Messumformer Displayeinstellungen bearbeiten Sie können Helligkeit und Kontrast des Displays einstellen. 1. Mit  oder  Displayeinstellungen wählen und Auswahl mit bestätigen. 2. Mit  oder  Beleuchtung oder Kontrast anwählen und Auswahl mit bestätigen. Über  oder  kann nun einer der folgenden Parameter ausgewählt werden, wobei die Auswahl mit bestätigen werden muss:...
  • Seite 48 4 Messumformer Einheit auswählen Diese Einstellung wirkt sich auf die Einheit der Norm- und Prozessdaten aus. 1. drücken, mit  oder  Parameter ändern auswählen, Auswahl mit bestätigen oder mit abbrechen. 2. Mit  oder  Wechseln der Einheit auswählen, Auswahl mit bestätigen oder mit abbrechen.

  • Seite 49: Hauptmenü Analyse Bearbeiten

    4 ... 20 mA der Wert "6,0 mA". Mit bestätigen oder Eingabe abbrechen. 3. Mit Einstellung übernehmen und wie folgt mit Multimeter (Minimalanforderung: Auflösung 6,5 Digits, mindestens 2x genauer als das 6381) überprüfen: Analogausgang 1: Über Prüfkontakte unter Serviceklappe, siehe Abbildung.
  • Seite 50 4 Messumformer 1 Prüfkontakte Kanal 1 2 Service- schnittstelle 3 Multimeter 4. Mit zurück zu Test Analogausgang und mit  oder  weiter zu Test Relaisausgang. Funktion des Drucksensors prüfen (Test Drucksensor) Diese Funktion wird nur zur Kalibrierung des Drucksensors benötigt.

  • Seite 51: Hauptmenü Meldungen Bearbeiten

    4 Messumformer 4.4.6.5. Hauptmenü Meldungen bearbeiten Meldungen können bestätigt/quittiert, die letzten Meldungen aufgerufen und die Darstellung der Meldungen ein- oder ausgeschaltet werden. 1 Betriebsstunden zum Meldungszeitpunkt 2 Meldungscode (siehe 4.5. Status-, Warn- und Fehlermeldungen). 3 Meldungstext 4 Meldungsnummer (Beispiel: "4/7" steht für die vierte von sieben Meldungen) 5...

  • Seite 52: Hauptmenü Ident Abfragen

    4 Messumformer 8. Mit  oder  oder auswählen und Auswahl mit bestätigen. 9. Mit zurück zu Hauptmenü Meldungen. 10.Mit  oder  weiter zu Hauptmenü Ident oder mit in den Messbetrieb zurückkehren. Einen Überblick über die Meldungen finden Sie in 4.5. Status-, Warn- und Fehlermeldungen.
  • Seite 53 4 Messumformer 2. Mit  oder  Analogabgleich Kanal 1 anwählen und mit bestätigen. 3. Mit  oder  Abgleichpunkt 1 wählen. 4. drücken. Multimeter-Anzeige ablesen und diesen Wert im Bedienmenü eingeben. Hierzu mit  eine Ziffernstelle nach rechts, mit  Ziffernwert um 1 erhöhen. Mit bestätigen oder Eingabe mit abbrechen.

  • Seite 54: Hauptmenü Reset Bearbeiten

    Statusmeldungen • Warnmeldungen • Fehlermeldungen jeweils für den Messumformer testo 6381 dar. Sämtliche Meldungen werden im Messumformer mit Betriebs- stundenstempel gespeichert. Verwenden Sie das Bedienmenü (siehe 4.4.6.5. Hauptmenü Meldungen bearbeiten) oder die P2A- Software (siehe 5.3.5. Messumformer-Historie), um die Meldungshistorie einzusehen.

  • Seite 55: Statusmeldungen

    4 Messumformer 4.5.1. Statusmeldungen Statusmeldungen zeigen den aktuellen Betriebszustand des testo 6381 an. Meldung Displayanzeige Beschreibung 02506 Initialisierung Meldung erscheint, während der Sensor der Messumformer hochfährt. Verschwindet die Meldung, ist der Messumformer betriebsbereit. Die Mini-DIN Buchse ist 01D19 Servicestecker verbunden mit: dem USB-Adapter für P2A-Software, dem...

  • Seite 56: Warnmeldungen

    4 Messumformer 4.5.2. Warnmeldungen Warnmeldungen stellen eine Frühwarnung oder eine aktuelle Fehlfunktion dar, durch die der Messbetrieb negativ beeinflusst werden kann. Meldung Displayanzeige Ursache Fehlerbeseitigung 00E00 T Umgebung Die Umgebungs- Für niedrigere hoch temperatur über- Umgebungstemperatur schreitet die für den sorgen, z.

  • Seite 57: Fehlermeldungen Messumformer

    Fehlermeldungen stellen eine aktuelle Fehlfunktion dar. Meldung Displayanzeige Ursache Fehlerbeseitigung 01505 Watchdog- Der Messumformer Tritt das Problem Fehler führt auf Grund eines häufiger auf, an Testo- Prozessorfehlers einen Service wenden. automatischen Neustart durch. Abgleich- Die Umgebungs- Für höhere Umge- 01115 temperatur...
  • Seite 58 4 Messumformer Anzeige auf dem für Sammelalarm zusätzliche Display verwendbar Meldung Ende Messumformer-Reset Analogabgleich T Umgebung hoch T Umgebung niedrig Spannung niedrig Watchdog-Fehler Funktion Meldung bestätigen ausführen (Quittierung des Alarms über Bedientasten am Messumformer): • Die Anzeige der Meldung / Alarm auf dem Display sowie gegebenenfalls der optische Alarm erlischt.

  • Seite 59: Namur Fehlerbedingungen

    4 Messumformer 4.5.5. Namur Fehlerbedingungen Bei Auftreten der in der folgenden Tabelle genannten Fehler geben die Analogausgänge spezielle Werte aus, die in der überge- ordneten Steuerung eine generelle Fehlerwarnung ermöglichen. Die Werte entsprechen dabei dem Industriestandard "Namur". Status- Klasse Anzeigen- Analogausgang meldung im wert im...

  • Seite 60: Parametrier-, Abgleich Und Analysesoftware (P2A-Software)

    Pos : 74 /TD/Leistungs bes chr eibung/Verwendung/MUF63xx/MUF 63xx P2A @ 3\mod_1234258967326_6.docx @ 24063 @ 3255 @ 1 Die P2A-Software dient zur Parametrierung, zum Abgleich und zur Analyse von Testo-Messumformern. Es gilt: • Generell werden alle neueren Testo-Messumformer (ab 2007) unterstützt. • Für jeden neu gekauften Testo-Messumformer muss ein kostenloses Upgrade der Software installiert werden, welches die Gerätetreiber für alle bis zu diesem Zeitpunkt...

  • Seite 61: Systemvoraussetzungen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Parameterdatei Parameterdateien sind nicht an einen einzelnen, bestimmten Messumformer gebunden und enthalten nur Parameterdaten / keine Historiendaten. Wenn Sie verschiedene Geräte gleichen Typs einsetzen, können Sie Parameterdateien einmalig erstellen (z. B. durch Abspeichern der passenden Gerätedatei als Parameterdatei) und auf die anderen Geräte übertragen.

  • Seite 62: Lieferumfang

    USB-Treiber installieren 1. Den USB Treiber können Sie unter dem folgenden Link herunterladen: https://www.testo.com/download-center (Treiber Testo USB). Falls das Installationsprogramm nicht automatisch startet: > Downloadordner öffnen und USBDriver.exe starten. 2. Folgen Sie den Anweisungen des Installationsassistenten. 3. Klicken Sie zum Beenden der Software-Installation auf [Fertig stellen].

  • Seite 63: Software Starten

    Ohne Eingabe eines Lizenzschlüssels wird die Software nur als Demoversion ausgeführt (Zeitbeschränkung auf 30 Tage). 4. Die Software können Sie unter folgendem Link herunterladen: https://www.testo.com/download-center. Falls das Installationsprogramm nicht automatisch startet: > Downloadordner öffnen und P2A.exe starten. 5. Folgen Sie den Anweisungen des Installationsassistenten.

  • Seite 64: Verbindung Zum Gerät Aktivieren

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Einige Einstellungen, die in der P2A-Software parametriert werden können, werden vom Gerät erst dann durchgeführt, wenn es an die Spannungsversorgung angeschlossen ist. 5.2.2.3. Verbindung zum Gerät aktivieren > Auf die gewünschte Gerätedatei klicken. Die gewählte Datei wird farblich markiert und die Verbindung zum Gerät wird aktiviert.
  • Seite 65 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Menü Befehl Erklärung Bearbeiten Kopieren Kopiert die Parameter der markierten Geräte- oder Parameterdatei in den Zwischen- speicher. Einfügen Fügt die Parameter aus dem Zwischenspeicher in die markierte Geräte- oder Parameterdatei ein. Ansicht Symbolzeile Aktiviert / deaktiviert die Symbol- bzw.

  • Seite 66: Geräte-/Parameterdatei Bearbeiten

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Symbol Datei Erklärung Parameter- <Typ> <Seriennummer> datei <Datum> <Uhrzeit>.cfp Symbol stellt Messumformer mit Dateibezeichnung kann geändert weißem P für werden. Parameterdatei in der Der Name kann frei gewählt linken oberen Ecke dar werden, es empfiehlt sich jedoch, den Bezug zum Gerät beizube- halten.
  • Seite 67 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 1. Auf [Parametrierung ändern] klicken. Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Parametrierung ändern geöffnet. Wurden Parameter aus anderen Parameterdateien in die Gerätedatei übertragen, wird ein Hinweis angezeigt, über den Sie die neuen Parameter mit [Ja] an das angeschlossene Gerät...
  • Seite 68 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Skalen-Minimum / Die Endpunkte der Skalierung können bis zu den hinterlegten Skalen-Minimum und -Maximum Maximum ausgewählt werden. Dabei kann zur Anpassung des Analogausgangs an das Kundensystem über den Messbereich hinaus skaliert werden, siehe 4.2.7. Skalierung. Einheit Auswahl der physikalischen Einheit.
  • Seite 69 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Pos : 84 /TD/Produkt verw enden/MUF 63xx /P2A/Gr enz wert e R elais @ 3\mod_1234366741293_6.docx @ 24609 @ @ 1 Feld Erklärung Grenzwerte Relais 1...4/ In dieser Maske werden die Relais Alarmwerte Alarm 1...4 bzw.
  • Seite 70 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung MAX Überwachung Oberhalb des Grenzwertes auf ON (Schließer) bzw. OFF (Öffner) geschaltet; bei darauf folgender Unterschreitung von Grenzwert minus Hysterese wird auf OFF (Schließer) bzw. ON (Öffner) geschaltet. Die grafische Darstellung in der Bildschirmmitte bezieht sich auf die Relais-Verdrahtung als Schließer (ON).
  • Seite 71 Sekunden möglich). Die Alarmverzögerung hat keinen Einfluss auf die Sammelalarme. Pos : 85 /TD/Produkt verw enden/MUF 63xx /P2A/Pr oz ess daten Druck+Norm daten 635x /6381 @ 3\m od_1235994444633_6.doc x @ 26984 @ @ 1 Feld Erklärung Grundeinstellungen Einstellung der Prozessdaten Druck zur Staurohrmessung und der Normdaten zur Volumenstrommessung.
  • Seite 72 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Feuchte Im Prozess herrschende Feuchte. Der eingegebene Feuchtewert geht in die Staurohrberechnung ein. Staurohrfaktor Der Korrekturfaktor Staurohr hängt von der Form des Staurohrs ab (siehe Betriebs- anleitung des Staurohrs). Der eingegebene Korrekturfaktor wirkt direkt proportional auf den Volumenstrom.
  • Seite 73 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Pos : 86 /TD/Produkt verw enden/MUF 63xx /P2A/Displ ay @ 3\m od_1234424330866_6.docx @ 24671 @ @ 1 Feld Erklärung Display Einstellung von Displayfunktionen (sofern ein Display am Messumformer vorhanden ist). Display- Display-Beleuchtung ist ständig Beleuchtung eingeschaltet.
  • Seite 74 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Neues Passwort Das Passwort besteht aus vier Ziffern, die jeweils zwischen 1 und 9 liegen müssen. Soll der Passwortschutz nicht verwendet werden, muss "0000" eingegeben werden. [Neues Passwort Schaltfläche zur Bestätigung des neuen übernehmen] Passworts.

  • Seite 75: Parameter Speichern

    Aus einer Gerätedatei werden nur die Parameter gespeichert, die Historien-Daten werden nicht übernommen. Standardmäßig wird der ursprüngliche Name (Gerätetyp, Seriennummer) mit dem aktuellen Datum / Uhrzeit vorgeschlagen, z. B. "testo 6381 01234578 061120 1403.cfp". Bei einer Standard-Installation werden die Dateien im Pfad "C:\Dokumente und Einstellungen\All Users\Gemeinsame Dokumente\P2A Software"...

  • Seite 76: Parameter Kopieren Und Einfügen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.2.4. Parameter kopieren und einfügen Die Parameter einer Parameterdatei können auf eine Gerätedatei oder eine andere Parameterdatei des gleichen Gerätetyps übertragen werden. 1. Datei auswählen, deren Parameter kopiert werden sollen. 2. In der Menüleiste auf Bearbeiten >...

  • Seite 77: Gerät Analysieren / Testen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.3.1. Gerät analysieren / testen ✓ Die gewünschte Gerätedatei ist markiert. 1. Auf [Messumformer analysieren/testen] klicken. Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Messumformer analysieren/testen geöffnet. 2. Aktion durchführen: Aktion Erklärung Werksreset Parameter Einheit, Grenzwerte und durchführen...

  • Seite 78: Analogausgang Testen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.3.3. Analogausgang testen ✓ Die gewünschte Gerätedatei ist markiert. 1. Auf [Messumformer analysieren/testen] klicken. Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Messumformer analysieren/testen geöffnet. 2. Kanal markieren und Werte testen. Feld/Schaltfläche Erklärung Messumformer-Test Überprüfung der Analogausgänge...

  • Seite 79: Schaltausgang Relais 1

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld/Schaltfläche Erklärung [Aktivieren] Bei Klicken wird der eingetragene Vorgabewert an den entsprechenden Analogausgang und an die Prüfkontakte weitergegeben. Eine Warnung weist darauf hin, dass bei bestehender Verkabelung der Wert auf das angeschlossene Geräte übertragen wird. Überprüfen Sie nun den Analogausgang mit Hilfe eines präzisen Multimeters.

  • Seite 80: Min-/Max-Werte Anzeigen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld/Schaltfläche Erklärung [Relais n Kontakt schließen. aktivieren] Eine Warnung weist darauf hin, dass bei bestehender Verkabelung der Wert auf eine angeschlossene SPS, externe Displays etc. übertragen wird. [Relais n Kontakt öffnen. deaktivieren] Eine Warnung weist darauf hin, dass bei bestehender Verkabelung der Wert auf eine angeschlossene SPS, externe Displays etc.

  • Seite 81: Messumformer Abgleichen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 2. Min/Max Werte markieren. Feld/Schaltfläche Erklärung Min/Max-Werte Ansehen der Min-/Max-Werte eines jeden Kanals. Es werden nur Werte innerhalb des Messbereichs angezeigt. Kanal Kanal 1 min / max. Wert Min. bzw. max. Wert, 1 Dezimalstelle. Einheit Einheit/Analogausgang gewählte Einheit.

  • Seite 82: N-Punkt-Abgleich

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Pos : 101 /TD/ Produk t v erwenden/MUF 63xx/ P2A/ n-Punkt-Abgleic h _635x @ 3\m od_1237457345714_6.docx @ 30082 @ 4 @ 1 5.3.4.1. n-Punkt-Abgleich 1. Präzisions-Druckgeber anschließen (siehe 4.3.3.2. n-Punkt- Abgleich). 2. Gerätedatei des angeschlossenen Geräts markieren. 3....

  • Seite 83: Analogausgang Abgleichen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Die Anzahl der Abgleichpunkte (3-6) wird im Bedienmenü des Messumformers hinterlegt und kann nur über die P2A- Software verändert werden. Pos : 102 /TD/ Produk t v erwenden/MUF 63xx/ P2A/ Anal ogausgang abgleic hen _635x @ 3\m od_1234363369967_6.docx @ 24529 @ 44 @ 1 5.3.4.2.

  • Seite 84: Messumformer-Historie

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Vorgabewert Analogausgangswert des letzten durchge- führten Abgleichs wird auf den Ausgang gegeben. Werte des Werksabgleichs: • Unterer Abgleichpunkt: ca. 10% des max. Wertes • Mittlerer Abgleichpunkt: ca. 50% des max. Wertes • Oberer Abgleichpunkt: ca.
  • Seite 85 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 3. Zum Wechseln der Anzeige auf den gewünschten Eintrag der Liste klicken. Feld Erklärung Betriebsstunden / Betriebsstunde /Zeitstempel zu der die Datum / Uhrzeit Änderung am Gerät durchgeführt wurde. Benutzer Name, mit dem der Benutzer im Betriebssystem angemeldet ist.
  • Seite 86 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Auswahl: Analog-Abgleiche. Betriebsstunden / Betriebsstunde /Zeitstempel zu der die Datum / Uhrzeit Änderung am Gerät durchgeführt wurde. Name, mit dem der Benutzer im Betriebs- Benutzer system angemeldet ist. Eintrag „Transmitter" (= Messumformer), wenn die Änderung am Gerät durchgeführt wurde.
  • Seite 87 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Die Tabelle wird nur für Fehler- und Statusmeldungen angezeigt, die im Messumformer erzeugt wurden und über die Verbindung zur P2A-Software dorthin übertragen und gespeichert wurden. Betriebsstunde Betriebsstunde, zu der die Meldung im Gerät auftrat.

  • Seite 88: Tipps Und Hilfe

    Nach ca. 20 Sekunden aktueller Messwert ein? Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact. Pos : 108 /TD/Ü bersc hrift en/8.3 Zubehör und Ersatzteile @ 0\m od_1177402058734_6.doc x @ 1100 @ 2 @ 1 6.2.

  • Seite 89: Bestelloptionen Messumformer 6381 (0555 6381)

    Produktkatalogen und -broschüren oder im Internet unter: www.testo.com Pos : 110 /TD/Ti pps und Hilfe/Z ubehör und Ers atzteile/MUF63xx /Bestellopti onen MUF 6380 @ 3\mod_1234277777760_6.docx @ 24259 @ 3 @ 1 6.2.1. Bestelloptionen Messumformer 6381 (0555 6381) Bestell-Code Eigenschaft Axx Messbereich 0...10 Pa...
  • Seite 90 6 Tipps und Hilfe Bestell-Code Eigenschaft -100…100 Pa -500…500 Pa -10…10 hPa -50…50 hPa -100…100 hPa -500…500 hPa -1000…1000 hPa Bxx Analogausgang / Versorgung 0...1 V (4-Draht, 24 VAC/DC) 0...5 V (4-Draht, 24 VAC/DC) 0...10 V (4-Draht, 24 VAC/DC) 0...20 mA (4-Draht, 24 VAC/DC) 4...20 mA (4-Draht, 24 VAC/DC) Cxx Display ohne Display...
  • Seite 91 / min / max /min / min / max Nl/min / min / max Gxx optionaler Analogausgang für Feuchtefühleran- schluss testo 6610 / Einheiten ohne Anschlussmöglichkeit für Feuchte- fühler testo 6610 % rF /min / max °C / min /max °F / min /max...
  • Seite 92 4 Relaisausgänge, Grenzwerte Kanal 1 + Sammelalarm Ixx Einheiten Kanal 3 (nur wenn optionaler Feuchtefühleran- schluss vorhanden) ohne Feuchtefühler testo 6610 % rF /min / max °C / min /max °F / min /max °C / min /max °F...
  • Seite 93 6 Tipps und Hilfe Bestell-Code Eigenschaft / min /max gr/ft / min /max ppmVol / min /max °C / min /max °F / min /max kJ/kg / min /max (Enthalpie) mbar / min /max (Wasserdampf- Partialdruck) inch H O / min /max (Wasserdampf- Partialdruck) °C °F...
  • Seite 94 6 Tipps und Hilfe...
  • Seite 95 6 Tipps und Hilfe...
  • Seite 96 0970 6387 de 01 V01.0 V01.40-1 de...

Inhaltsverzeichnis
