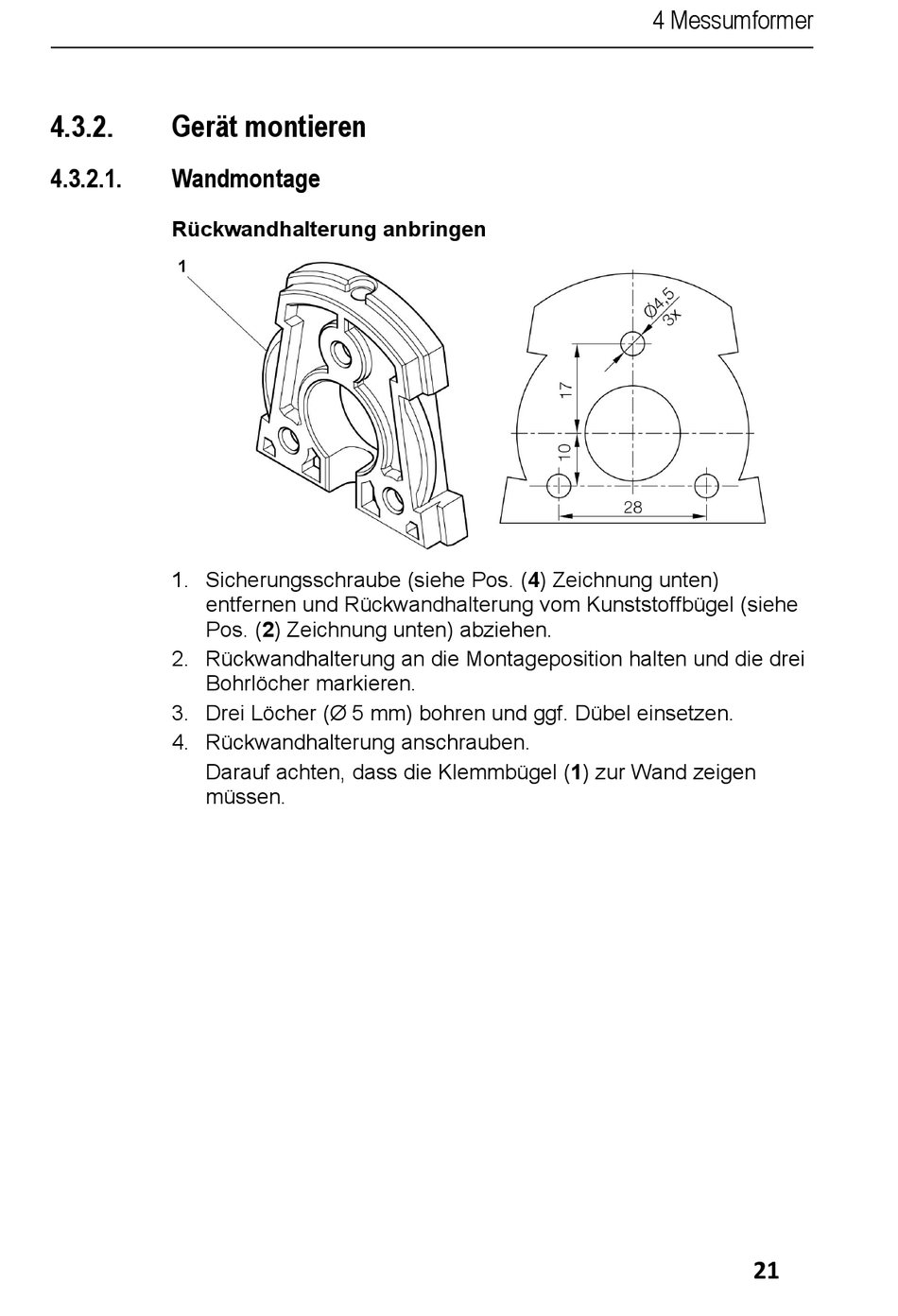

4.3.2. Gerät montieren
4.3.2.1.

Wandmontage

Rückwandhalterung anbringen
1. Sicherungsschraube (siehe Pos. (4) Zeichnung unten)
entfernen und Rückwandhalterung vom Kunststoffbügel (siehe
Pos. (2) Zeichnung unten) abziehen.
2. Rückwandhalterung an die Montageposition halten und die drei
Bohrlöcher markieren.
3. Drei Löcher (Ø 5 mm) bohren und ggf. Dübel einsetzen.
4. Rückwandhalterung anschrauben.
Darauf achten, dass die Klemmbügel (1) zur Wand zeigen
müssen.
4 Messumformer
21
