4.3.3.2. Spannungsversorgung und Analogausgänge anschließen
1. Kabel mit Spannungszuführung und Analogsignalleitungen
durch geöffnete Verschraubung M 16 x 1,5 (Pos. (8) in der
4.3.3.1. Anschlussübersicht) führen.
2. Kabelenden abisolieren, Adernendhülsen aufklemmen und mit
den Spannungsanschlüssen verschrauben.
3. Verschraubung M 16 x 1,5 (Pos. (8) in der 4.3.3.1.
Anschlussübersicht) schließen.

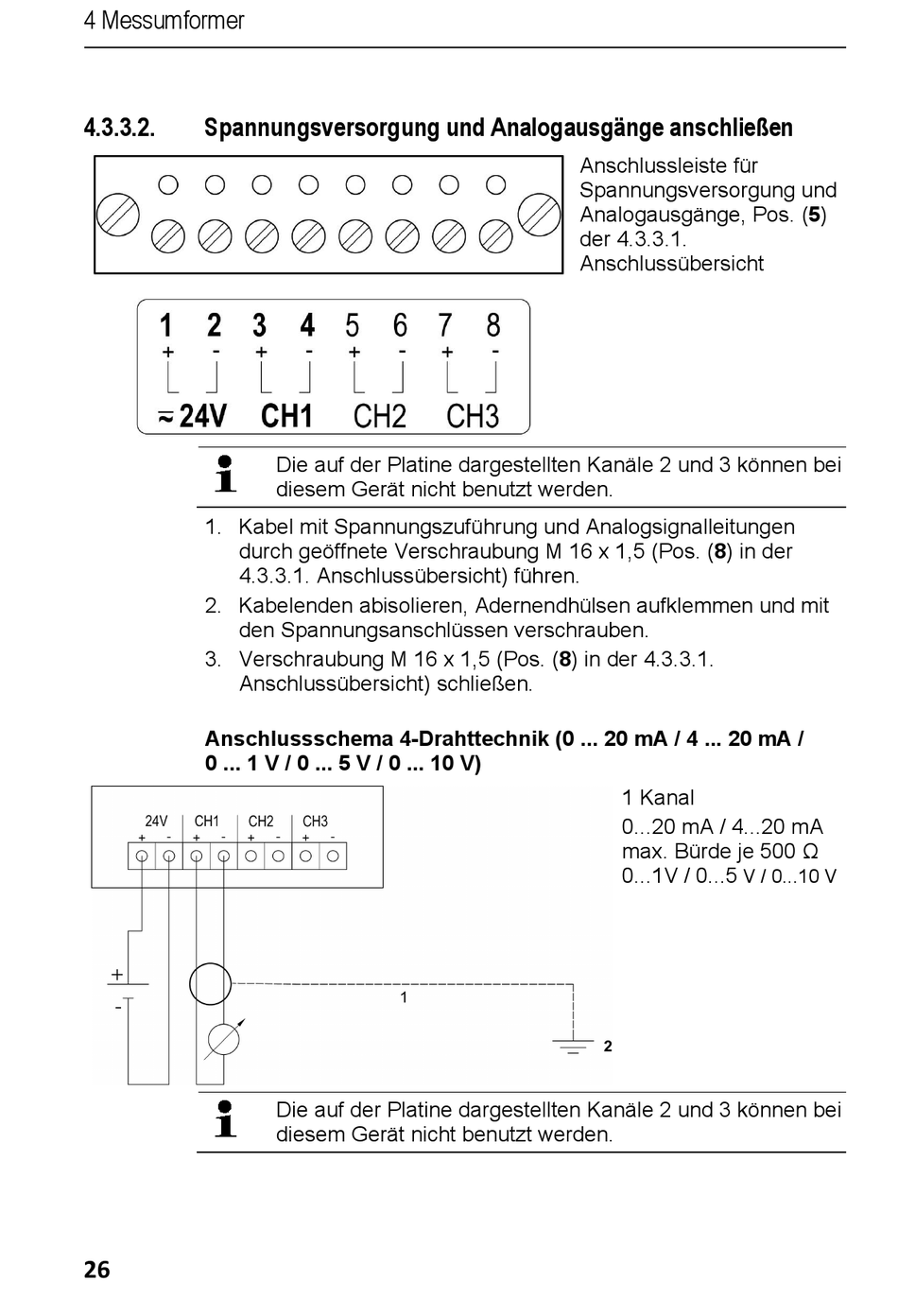

Anschlussschema 4-Drahttechnik (0 ... 20 mA / 4 ... 20 mA /
0 ... 1 V / 0 ... 5 V / 0 ... 10 V)
26
Die auf der Platine dargestellten Kanäle 2 und 3 können bei
diesem Gerät nicht benutzt werden.
Die auf der Platine dargestellten Kanäle 2 und 3 können bei
diesem Gerät nicht benutzt werden.
Anschlussleiste für
Spannungsversorgung und
Analogausgänge, Pos. (5)
der 4.3.3.1.
Anschlussübersicht
1 Kanal
0...20 mA / 4...20 mA
max. Bürde je 500 Ω
0...1V / 0...5
V / 0...10 V
