4.3.3.4.

Option Steckerverbindung

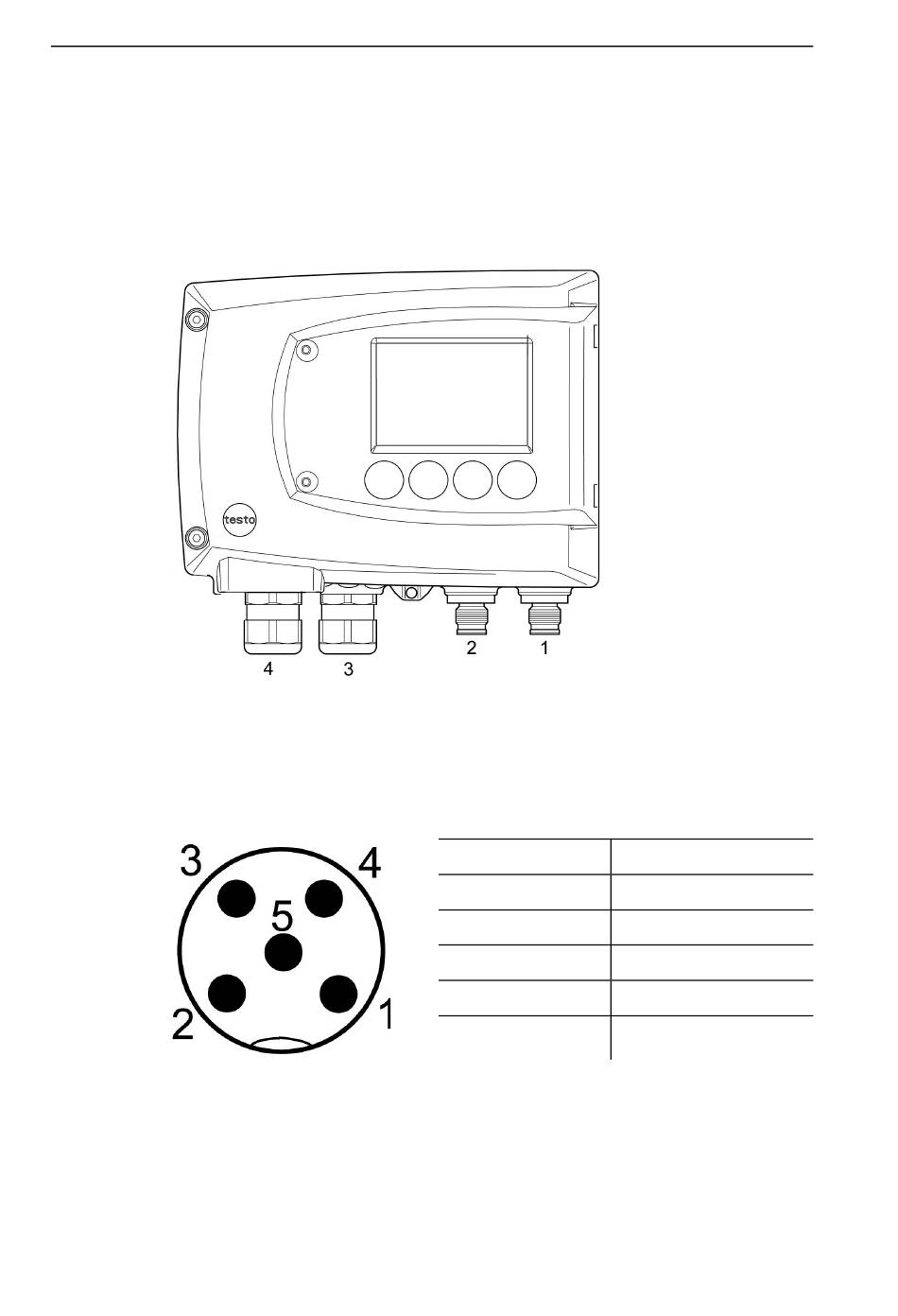

Optional können die PG-Verschraubungen der Signal- und Ver-
sorgungsleitungen durch Steckverbindungen, die am Gehäuse
montiert sind, ersetzt werden, siehe Pos. 1 und 2. Die Relais-
verdrahtung erfolgt über Standard-Kabeleinführungen und PG-
Verschraubungen, siehe Pos. 3 und 4.
Steckverbindungen für Stromversorgung und Kanäle
Steckverbindung M12 (5-polig) Buchse (Pos 1)
Ansicht von außen auf die Steckverbindungen im eingebauten
Zustand
Pos : 45 /TD/Erst e Schrit te/MUF 63x x/PE-/ Erdungs anschl uss herstellen 638x @ 3\m od_1234788670248_6.docx @ 26047 @ 455 @ 1
PIN
1
2
3
4
5
4 Messumformer
Belegung
V 24-
V 24+
+ Ch1
- Ch1
PE
31
