Relaisausgänge Anschließen - testo 6381 Ethernet Bedienungsanleitung

1. Anschlusskabel des Kanals durch geöffnete Verschraubung M
16 x 1,5 (Pos. (8) in der 4.3.3.1. Anschlussübersicht) führen.
2. Kabelenden abisolieren, Adernendhülsen aufklemmen und
entsprechend der Abbildung mit den Kanalanschlüssen ver-
schrauben.
3. Verschraubung M 16 x 1,5 (Pos. (8) in der 4.3.3.1.
Anschlussübersicht) schließen.
Pos : 43 /TD/Erst e Schrit te/MUF 63x x/R elais ausgäng e ans chli eßen @ 3\m od_1234786460813_6.docx @ 25990 @ 455555 @ 1

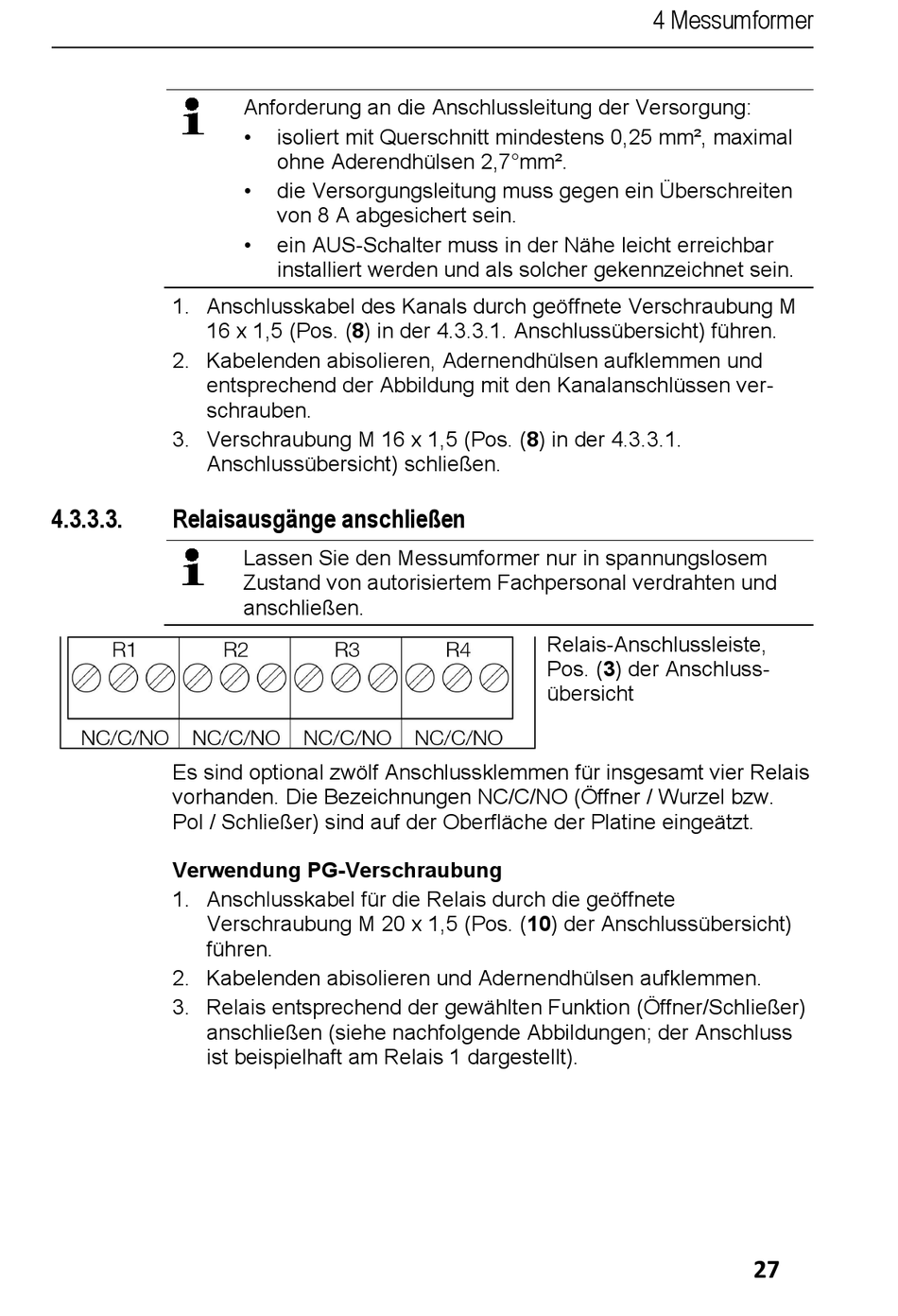

4.3.3.3. Relaisausgänge anschließen
Es sind optional zwölf Anschlussklemmen für insgesamt vier Relais
vorhanden. Die Bezeichnungen NC/C/NO (Öffner / Wurzel bzw.
Pol / Schließer) sind auf der Oberfläche der Platine eingeätzt.
Verwendung PG-Verschraubung
1. Anschlusskabel für die Relais durch die geöffnete
Verschraubung M 20 x 1,5 (Pos. (10) der Anschlussübersicht)
führen.
2. Kabelenden abisolieren und Adernendhülsen aufklemmen.
3. Relais entsprechend der gewählten Funktion (Öffner/Schließer)
anschließen (siehe nachfolgende Abbildungen; der Anschluss
ist beispielhaft am Relais 1 dargestellt).
Anforderung an die Anschlussleitung der Versorgung:
• isoliert mit Querschnitt mindestens 0,25 mm², maximal
ohne Aderendhülsen 2,7°mm².
• die Versorgungsleitung muss gegen ein Überschreiten
von 8 A abgesichert sein.
• ein AUS-Schalter muss in der Nähe leicht erreichbar
installiert werden und als solcher gekennzeichnet sein.
Lassen Sie den Messumformer nur in spannungslosem
Zustand von autorisiertem Fachpersonal verdrahten und
anschließen.
4 Messumformer
Relais-Anschlussleiste,
Pos. (3) der Anschluss-
übersicht
27
