testo 6381 Ethernet Bedienungsanleitung Seite 30

4 Messumformer

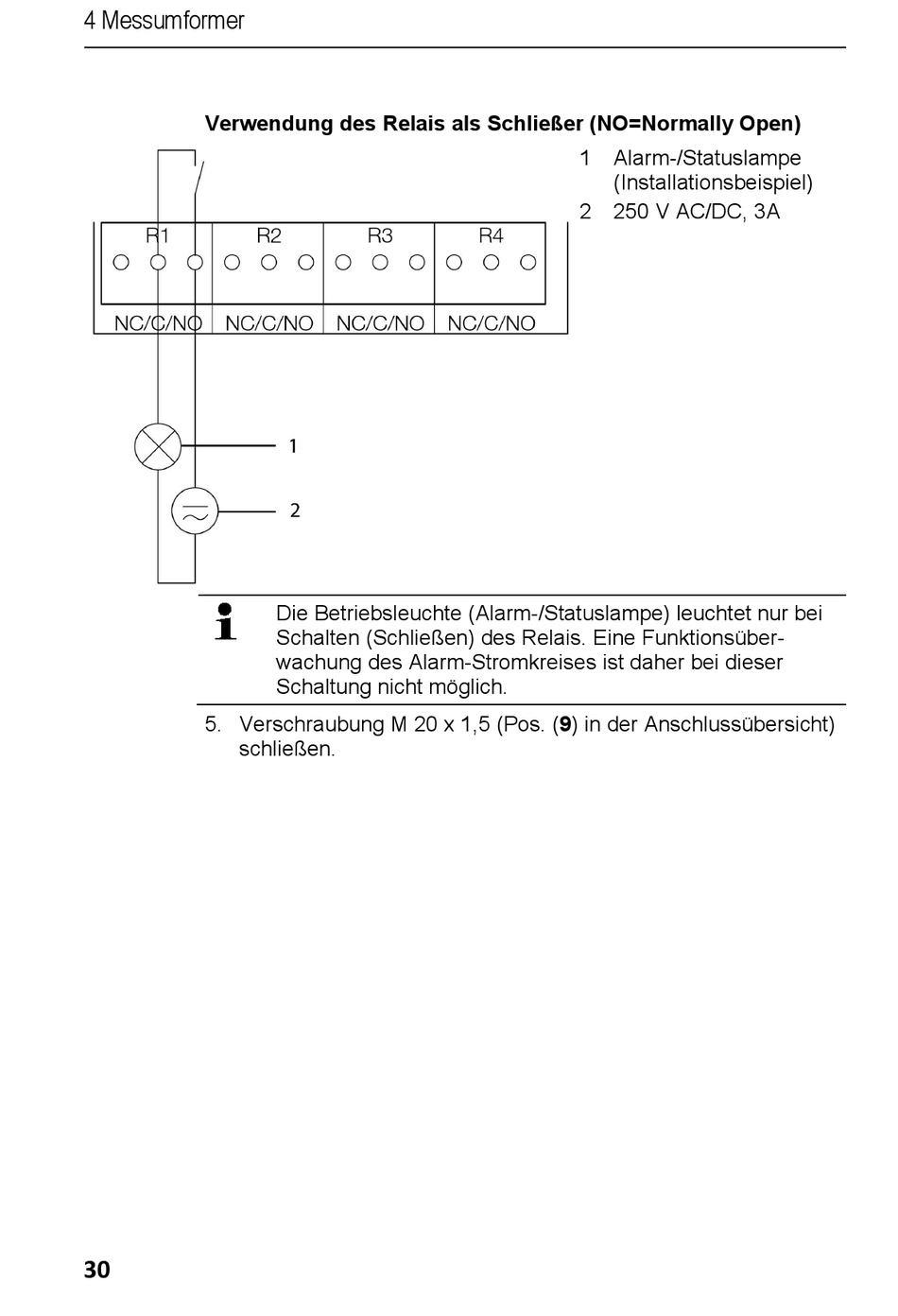

Verwendung des Relais als Schließer (NO=Normally Open)
5.  V erschraubung M 20 x 1,5 (Pos. (9) in der Anschlussübersicht)
schließen.
Pos : 44 /TD/Erst e Schrit te/MUF 63x x/O pti on Stec kerv erbi ndung 635x @ 3\mod_1237387714896_6.docx @ 30052 @ 45 @ 1
30
Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet nur bei
Schalten (Schließen) des Relais. Eine Funktionsüber-
wachung des Alarm-Stromkreises ist daher bei dieser
Schaltung nicht möglich.
1 Alarm-/Statuslampe
(Installationsbeispiel)
2 250 V AC/DC, 3A
