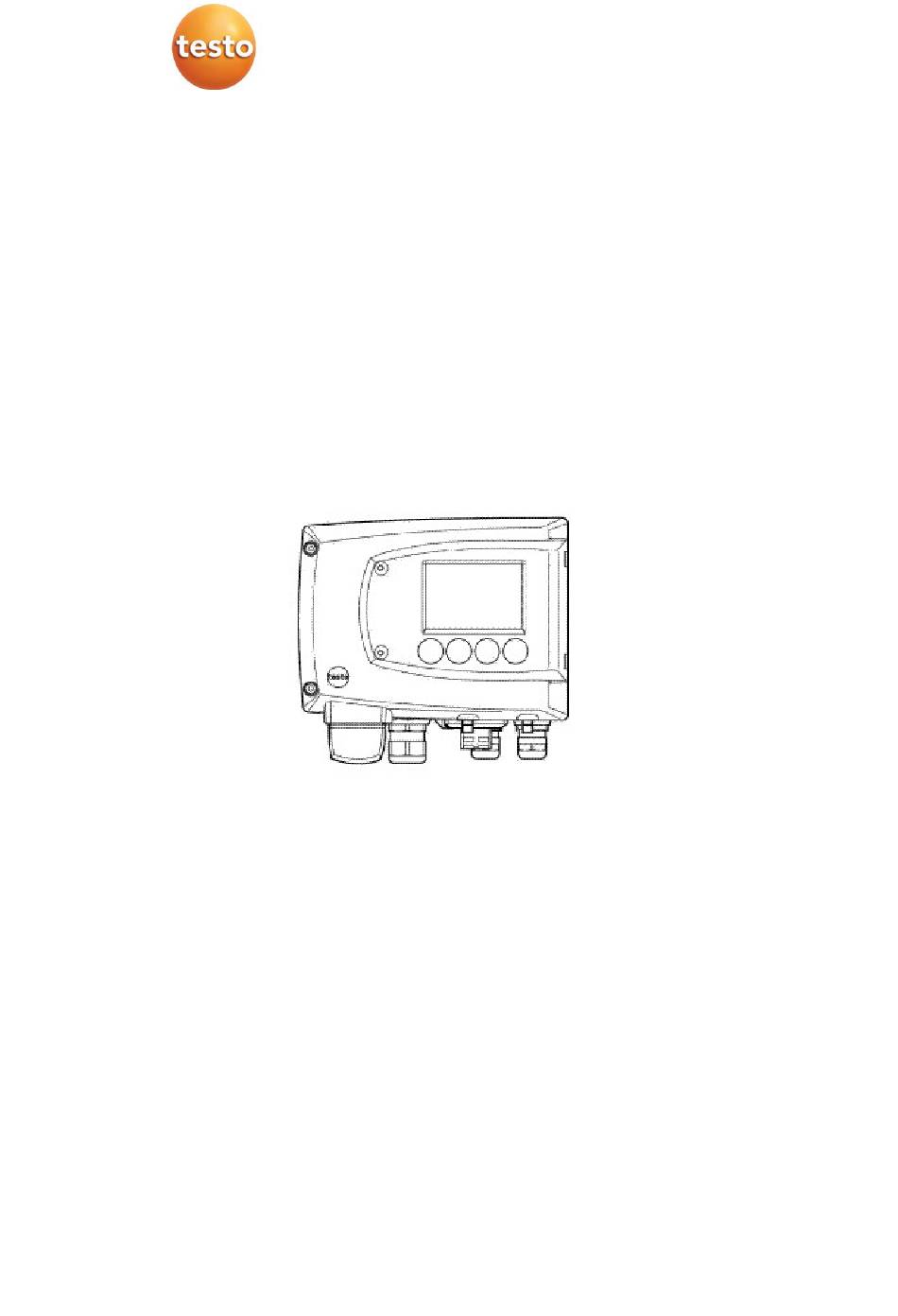

Seite 1 6381 Ethernet · Messumformer P2A Software · Parametrier-, Abgleich- und Analysesoftware Bedienungsanleitung...
Seite 3: Sicherheit Und Umwelt
Pos : 8 /TD /Sic herheit und Umw elt/ Sic her heit gew ährl eist en/MU F 63xx /F achpersonal @ 3\m od_1234794940409_6.doc x @ 26335 @ @ 1 Darüber hinausgehende Arbeiten dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Andernfalls übernimmt Testo keine Verantwortung für die ordnungsgemäße Funktion des Geräts nach der Instandsetzung und für die Gültigkeit von Zulassungen.
Seite 4: Zu Diesem Dokument
2 Zu diesem Dokument (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. Pos : 11 /TD/Ü berschriften/MUF /1 Zu di esem Dokum ent @ 3\mod_1234793991331_6. docx @ 26240 @ 1 @ 1 Zu diesem Dokument Pos : 12 /TD/Sic her heit und Umw elt/Z u dies em D ok ument /Verwendung/Verwendung (Standard) @ 0\m od_1173775068554_6.docx @ 335 @ 5 @ 1...
Seite 5: Inhaltsverzeichnis
4.3.3.5. PE-/Erdungsanschluss herstellen ............... 32 4.3.3.6. Ethernetmodul einstellen ................33 4.3.3.7. Gerät schließen ..................35 4.3.4. Kommunikation Ethernet ..................36 4.3.4.1. Betriebsarten ..................... 36 4.3.4.2. Netzanschluss .................... 36 4.3.4.3. LED Statusanzeigen ..................37 4.3.4.4. testo 6381 als Saveris-Teilnehmer ............. 37...
Seite 6 4.4.3. Passwortschutz ......................53 4.4.4. Aufbau des Bedienmenüs ..................53 4.4.5. Übersicht über das Bedienmenü testo 6381 .............. 55 4.4.6. Die einzelnen Hauptmenüs ..................58 4.4.6.1. Hauptmenü Kanal 1 bearbeiten ..............58 4.4.6.2. Hauptmenü Alarm bearbeiten ..............59 4.4.6.3. Hauptmenü Einstellungen bearbeiten ............61 4.4.6.4.
Seite 7 3 Inhalt 5.2.2.3. Verbindung zum Gerät aktivieren .............. 80 5.3. Software verwenden ............80 5.3.1. Bedienoberfläche ...................... 80 5.3.2. Geräte-/Parameterdatei bearbeiten ................83 5.3.2.1. Geräte- / Parameterdatei ändern .............. 83 5.3.2.2. Parameter speichern .................. 94 5.3.2.3. Parameterdatei öffnen................94 5.3.2.4. Parameter kopieren und einfügen ............. 95 5.3.2.5.
Seite 8: Messumformer
4.1. Leistungsbeschreibung Pos : 21 /TD/Leistungs bes chr eibung/Verwendung/MUF63xx/MUF 6388 @ 4\m od_1252422611955_6. docx @ 48768 @ 3 @ 1 4.1.1. Funktionen und Verwendung Der Messumformer testo 6381 eignet sich u. a. für folgende Einsatzbereiche mit Ethernet-Vernetzung: • Teststände •...
Seite 9: Technische Daten
4 Messumformer Pos : 24 /TD/Leistungs bes chr eibung/T ec hnische D aten/MUF 63xx/MUF 6388 Et her net @ 4\mod_1249895102003_6.docx @ 47370 @ 355555555555555555555 @ 1 4.1.4. Technische Daten Messgrößen • Differenzdruck Genauigkeit Differenzdruck Angaben gelten nur, wenn der positive Druck am positiven Druckanschluss anliegt.
Seite 10 Messwerte in der Einheit im Display angezeigt, die über die KMAT-Option Fxx bestellt wurde. Messtakt • Schnittstelle • Mini-DIN für P2A-Software (Abgleich- und Parametrier- Software) und Testo-Handgerät testo 400/650 Spannungsversorgung • 4-Draht (getrennte Signal- und Versorgungsleitungen): 20 ... 30 V AC/DC, 300 mA Stromaufnahme Maximale Bürde •...
Seite 11 4 Messumformer Maximale Last • 4-Draht: 10 kΩ (Spannungsausgang) Analogausgang • 0 ... 1 V ± 1,5 mV (4-Draht) oder • 0 ... 5 V ± 7,5 mV (4-Draht) oder • 0 ... 10 V ± 15 mV (4-Draht) oder •...
Seite 12: Prozesstemperatur
4 Messumformer Prozesstemperatur • -20 ... 65 °C / -4...149 °F Gehäuse, Gewicht • Metall: 1,960 kg • Ethernetmodul: 0,610 kg Schutzart • IP 65 nur, wenn der Messumformer sachgerecht verdrahtet ist (verschlossene Kabeleinführungen), Ethernet-Stecker und Harting Push-Pull-Stecker gesteckt sind und/oder Dichtstopfen eingefügt sind.
Seite 13: Abmessungen
4 Messumformer 4.1.5. Abmessungen Abmessungen in mm mit Kabelverschraubungen M20 mit Kabelverschraubung NPT mit Steckverbindung M Pos : 26 /TD/Ü berschriften/MUF /5.2/6. 2 Produkt beschr eibung @ 3\m od_1234258723551_6.docx @ 24006 @ 2 @ 1 4.2. Produktbeschreibung Pos : 27 /TD/Produkt bes chr eibung/Ü bersicht/MUF 63xx/ Auf einen Blick MUF 6388 Ethernet @ 4\m od_1252479453527_6.docx @ 48802 @ 3 @ 1 4.2.1.
Seite 14 4 Messumformer 11 Verschraubung* M 20 x 1,5, z.B. Relais R3 und R4 12 Verschraubung* M 20 x 1,5, z.B. Relais R1 und R2 13 Eingepasster Fühlerstopfen 14 Gehäuseoberteil * alternativ sind NPT- Kabelverschraubungen oder M- Steckverbindungen lieferbar A Ethernetmodul 1...
Seite 15: Display Und Tastatur
Pos : 32 /TD/Produkt bes chr eibung/Ü bersicht/MUF 63xx/ Anal ogausgäng e 635x @ 3\m od_1234774510463_6. docx @ 25724 @ 3 @ 1 4.2.5. Analogausgänge Als Analogausgänge verfügt der testo 6381 entweder über • 1 Stromausgang 0 bis 20 mA (4-Draht) / 4 bis 20 mA (4-Draht) oder •...
Seite 16: Messgrößen
4 Messumformer 4.2.6. Messgrößen Es werden folgende Messgrößen angezeigt: • Differenzdruck in Pa, hPa, kPa, mbar, bar, mmH O, inch H inch HG, kg/cm , PSI • Strömung in m/s, ft/min • Volumenstrom in m /h, l/min, Nm /h, Nl/min •...
Seite 17 4 Messumformer Pos : 35 /TD/Produkt bes chr eibung/Ü bersicht/MUF 63xx/T abell e Skali erung MUF 638x @ 3\m od_1236343950039_6.docx @ 27501 @ @ 1 Messbereich / maximale Skalierung Standardskalierung 0...10 Pa -5...15 Pa 0...50 Pa -25…75 Pa 0...100 Pa -50…150 Pa 0...500 Pa -250…750 Pa...
Seite 18: Alarmbehandlung
Funktion Sammelalarm aktiviert, wird ein Alarm ausgelöst sobald die Alarmgrenze eines Alarms, der dem Sammelalarm zugeordnet ist, überschritten wird. Der testo 6381 überwacht mit Hilfe der Relais Grenzwerte. Liegt ein Messwert außerhalb der Grenzwerte, wird ein vom Benutzer festgelegtes Relais geschaltet.
Seite 19: Inbetriebnahme
4.3.1. Ethernetmodul (Best.-Nr. 0554 6656) einsetzen Das Ethernetmodul kann nachträglich als Zubehör bestellt werden. Es lässt sich einfach in den Messumformer testo 6381 einsetzen. 1. Verschraubung (1) der Serviceklappe lösen und diese öffnen. 2. Gehäuseschrauben (2) lösen und herausnehmen. 3. Gehäuseoberteil abnehmen (3) und auf sauberer Unterlage...
Seite 20 4 Messumformer 4. Ethernetmodul (A) auf Geräteunterteil setzen (4). Stellen Sie zunächst über den DIP-Schalter den gewünschten Betriebsmodus ein (siehe 4.3.3.6. Ethernetmodul einstellen), bevor Sie das Gerät fixieren. 5. Geräteoberteil aufsetzen (5) und mittels den im Zubehör mitgelieferten Gehäuseschrauben (6) fixieren.
Seite 21: Gerät Montieren
4 Messumformer Pos : 39 /TD/Erst e Schrit te/MUF 63x x/Wandmont age 635x_6321 @ 3\mod_1236065568006_6. docx @ 27062 @ 3455 @ 1 4.3.2. Gerät montieren 4.3.2.1. Wandmontage Rückwandhalterung anbringen 1. Sicherungsschraube (siehe Pos. (4) Zeichnung unten) entfernen und Rückwandhalterung vom Kunststoffbügel (siehe Pos.
Seite 22: Gerät Anschließen
4 Messumformer Gerät an Rückwandhalterung befestigen 1. Kunststoffbügel (2) an der Geräterückseite bis zum Einrasten auf die Rückwandhalterung aufschieben (siehe Pfeile). 2. Schraube (4) durch Bohrung (3) stecken und mit Rückwand- halterung verschrauben. Pos : 40 /TD/Erst e Schrit te/MUF 63x x/G erät anschli eßen Et her net @ 3\mod_1234779843987_6.docx @ 25895 @ 35 @ 1 4.3.3.
Seite 23 4 Messumformer 1. Verschraubung (1) der Serviceklappe lösen und diese öffnen. 2. Gehäuseschrauben (2) lösen und herausnehmen. Das Ethernetmodul (A) ist bereits durch das Herausnehmen der Gehäuseschrauben (2) vom Gehäuseunter- und –oberteil gelöst.
Seite 24 4 Messumformer 3. Gehäuseoberteil abnehmen (3) und auf sauberer Unterlage ablegen. 4. Ethernetmodul (A) vom Gehäuseunterteil abnehmen (4) und ebenfalls auf sauberer Unterlage ablegen. WARNUNG Elektrische Spannung Verletzungsgefahr! > Schalten Sie den Netzanschluss vor dem Anschließen des Messumformers spannungsfrei. Lassen Sie den Messumformer nur in spannungslosem Zustand von autorisiertem Fachpersonal verdrahten und anschließen.
Seite 25: Anschlussübersicht
4 Messumformer 4.3.3.1. Anschlussübersicht 1 Gehäuseunterteil 6 Anschlussplatine 2 Relaisplatine (Option) 7 Verschraubung M 16 x 1,5* 3 Relaisanschlüsse 8 Öse für Messstellenschild 4 Isolierwanne für Relaisplatine 9 Verschraubung M 20 x 1,5* 5 Anschlussleiste für * alternativ NPT-Kabelver- Spannungsversorgung und schraubung oder M-Steck- Analogausgänge verbindung...
Seite 26: Spannungsversorgung Und Analogausgänge Anschließen
4 Messumformer Pos : 42 /TD/Erst e Schrit te/MUF 63x x/Spannungsv ersorg ung/ Analog ausgäng e ans chli eßen 6387/6388 @ 4\mod_1250675956913_6.docx @ 47502 @ 45 @ 1 4.3.3.2. Spannungsversorgung und Analogausgänge anschließen Anschlussleiste für Spannungsversorgung und Analogausgänge, Pos. (5) der 4.3.3.1.
Seite 27: Relaisausgänge Anschließen
4 Messumformer Anforderung an die Anschlussleitung der Versorgung: • isoliert mit Querschnitt mindestens 0,25 mm², maximal ohne Aderendhülsen 2,7°mm². • die Versorgungsleitung muss gegen ein Überschreiten von 8 A abgesichert sein. • ein AUS-Schalter muss in der Nähe leicht erreichbar installiert werden und als solcher gekennzeichnet sein.
Seite 28: Anschlusshinweise
4 Messumformer Verwendung Steckverbindungen (optional) Die Steckverbindung nur im spannungslosen Zustand stecken bzw. trennen. 4. Stecker der Sondenleitung und die Kupplung von eventuell vorhandenen Fremdkörpern reinigen. Zum Schutz vor Verunreinigungen Stecker der Sondenleitung nicht längere Zeit vom Gerät trennen. Anschlusshinweise •...
Seite 29 4 Messumformer Verwendung des Relais als Öffner (NC=Normally Closed) 1 Alarm-/Statuslampe (Installationsbeispiel) 2 250 V AC/DC, 3A Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet dauer- haft, bis das Relais öffnet oder der Stromkreis unterbrochen wird. Daher kann diese Schaltung zur Funktionsüber- wachung des Alarm-Stromkreises verwendet werden, da z.
Seite 30 4 Messumformer Verwendung des Relais als Schließer (NO=Normally Open) 1 Alarm-/Statuslampe (Installationsbeispiel) 2 250 V AC/DC, 3A Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet nur bei Schalten (Schließen) des Relais. Eine Funktionsüber- wachung des Alarm-Stromkreises ist daher bei dieser Schaltung nicht möglich. 5.  V erschraubung M 20 x 1,5 (Pos. (9) in der Anschlussübersicht) schließen.
Seite 31: Option Steckerverbindung
4 Messumformer 4.3.3.4. Option Steckerverbindung Optional können die PG-Verschraubungen der Signal- und Ver- sorgungsleitungen durch Steckverbindungen, die am Gehäuse montiert sind, ersetzt werden, siehe Pos. 1 und 2. Die Relais- verdrahtung erfolgt über Standard-Kabeleinführungen und PG- Verschraubungen, siehe Pos. 3 und 4. Steckverbindungen für Stromversorgung und Kanäle Steckverbindung M12 (5-polig) Buchse (Pos 1) Ansicht von außen auf die Steckverbindungen im eingebauten...
Seite 32: Pe-/Erdungsanschluss Herstellen
4 Messumformer 4.3.3.5. PE-/Erdungsanschluss herstellen Aufgrund des Metallgehäuses des testo 6381 empfehlen wir, das Gerät zu erden. Sie können dazu den geräteinternen Erdungs- anschluss (1) oder den geräteexternen Erdungsanschluss (2) benutzen. Den externen Erdungsanschluss nur in trockenen Innenräumen verwenden. Geräteinternen Erdungsanschluss verwenden 1....
Seite 33: Ethernetmodul Einstellen
Mittels eines DIP-Schalters kann das Ethernetmodul zwischen zwei Hauptfunktionen umgeschaltet werden: • Funktion Saveris-Teilnehmer (DIP-Schalter Nr. 1 = on, DIP- Schalter Nr. 2 = on), testo 6381 wird als testo Saveris Komponente eingesetzt. • Funktion XML-Server (DIP-Schalter Nr. 1 = off, DIP-Schalter Nr.
Seite 34 4 Messumformer 4. Zur Konfiguration des Ethernetmoduls siehe nachfolgendes Kapitel. 5. Möchten Sie keine Konfiguration durchführen, schließen Sie den Messumformer.
Seite 35: Gerät Schließen
4 Messumformer Pos : 47 /TD/Erst e Schrit te/MUF 63x x/Ethernet-s pezifisc h/Ger ät s chli eßen Et her net @ 3\mod_1235986061555_6.docx @ 26963 @ 44 @ 1 4.3.3.7. Gerät schließen 1. Ethernetmodul (A) auf Geräteunterteil setzen (1). 2 Geräteoberteil aufsetzen (2) und mittels Gehäuseschrauben (3) fixieren.
Seite 36: Kommunikation Ethernet
Betriebsarten Generell erfüllt das Ethernetmodul zweierlei Funktionen: • ein entsprechendes testo 6381 wird zum Saveris-Teilnehmer • ein entsprechendes testo 6381 kann in beliebige Ethernet- Systeme integriert werden 4.3.4.2. Netzanschluss > Netzwerkkabel an Messumformer anschließen. Das Netzwerkkabel darf nicht direkt an das Telefonnetz (ISDN) angeschlossen werden.
Seite 37: Led Statusanzeigen
Saveris (testo Saveris Ethernet Assistent) eingestellt werden. 1. Mit der P2A-Software IP-Adresse einstellen (siehe 5.3. Software verwenden) oder mit dem testo Saveris Ethernet Assistent (siehe Bedienungsanleitung). 2. Servicestecker abziehen. 3. Ethernetmodul von der Spannungsversorgung trennen. 4. Gerät schließen (siehe 4.3.3.7. Gerät schließen).
Seite 38 Saveris Professional Client installiert ist • Saveris Viewer wählen (eingeschränkte Funktionalität). Der Eintrag ist verfügbar, wenn der Saveris Viewer installiert ist Das Programmfenster Testo Saveris-Software wird mit dem Dialog Projekt auswählen geöffnet. Sollte die Software einmal nicht starten, prüfen Sie in der...
Seite 39: Integration In Kundenseitiges Ethernet-System
4 Messumformer 4.3.4.5. Integration in kundenseitiges Ethernet-System Vorraussetzung Der Anwender sollte mit der Struktur eines XML- Dokuments vertraut sein. Weiterhin sollten Kenntnisse vorhanden sein, wie mit Hilfe einer Programmier-/ Scriptsprache ein solches Dokument über eine Internet- verbindung heruntergeladen und dekodiert wird. Schnittstelle Die Kommunikation läuft nach dem Client / Server Prinzip ab, wobei das Ethernetmodul die Rolle des Servers einnimmt:...
Seite 40 Tabelle auf nächster Seite) Das Ethernetmodul unterstützt das Auslesen von • Messwerten • Gerätetyp (testo 6381) • Firmwaredatum und Version (testo 6381) • Status und Statusmeldungen (testo 6381) • Alarmmeldungen (testo 6381) • Betriebsstundenzähler (testo 6381) sowie das Lesen und Schreiben der: •...
Seite 41: Beschreibung Parameter
4 Messumformer Beschreibung Parameter Antwort (siehe Anhang) /data/getonlinevalue Online Values des onlinevalue.xml angeschlossenen MUF auslesen /data/getviewchannels View Channels des viewchannels.xml angeschlossenen MUF auslesen /data/getstatus Status des ange- status.xml schlossenen MUF auslesen /data/getlaststatusmessa Letzte Statusmeldungen laststatusmessage.xml des angeschlossenen MUF auslesen /config/gethourscount Betriebsstundenzähler hourscount.xml von MUF auslesen...
Seite 42 4 Messumformer Beschreibung Parameter Post Antwort (siehe Anhang) param=0 (Relais 1) /config/setreldefinition Relais-Informationen reldefinition.xml reldefinition.xml param=1 (Relais 2) des MUF setzen param=2 (Relais 3) param=3 (Relais 4) /config/setoptions Optionen des MUF options.xml options.xml setzen /action/setresettm Noch nicht resettm.xml implementiert Beschreibung der XML-Elemente Allgemeine Elemente XML-Tag Beschreibung...
Seite 43: Beschreibung
4 Messumformer XML-Tag Beschreibung alarm_numbers Anzahl Alarmmeldungen Numerisch, Ganzzahl alarm Elternelement. Enthält die Kindelemente alarm_event, alarm_state alarm_event Art des Alarms ASCII Status des Alarms alarm_state Numerisch, Ganzzahl 0 = Alarm inaktiv 1 = Alarm aktiv Elemente in firmwaredate.xml XML-Tag Beschreibung firmware_date Wurzelelement.
Seite 44 4 Messumformer Elemente in onlinevalue.xml XML-Tag Beschreibung online_values Wurzelelement. Enthält die Kindelemente number_values, measurement_value number_values Siehe allgemeine Elemente measurement_value Siehe allgemeine Elemente Elemente in options.xml XML-Tag Beschreibung options Wurzelelement. Enthält die Kindelemente device_options, production_options device_options Siehe Beschreibung device_options Numerisch, Ganzzahl production_options Siehe Beschreibung production_options Numerisch, Ganzzahl Elemente in reldefinition.xml...
Seite 45 4 Messumformer Elemente in status.xml XML-Tag Beschreibung mufstatus Wurzelelement. Enthält die Kind- elemente statemsg, staterel, statecounter Status Meldung statemsg Numerisch, Ganzzahl Siehe Beschreibung statemsg Status Relais staterel Numerisch, Ganzzahl Siehe Beschreibung staterel statecounter Zähler Numerisch, Ganzzahl Elemente in usersettings.xml XML-Tag Beschreibung usersettings Wurzelelement.
Seite 46 4 Messumformer XML-Tag Beschreibung Anzeige Statusmeldungen disp_msg Numerisch, Ganzzahl 0 = aus 1 = ein Prozessdaten Druck, Absolutdruck in Pa Numerisch, Dezimalzahl abs_pressure_pa_process, Prozessdaten Druck, emperature_c_process Numerisch, Dezimalzahl Prozesstemperatur in °C Normdaten Druck, Absolutdruck in Pa abs_pressure_pa_norm Numerisch, Dezimalzahl Normdaten Druck, Prozessfeuchte in humidity_norm Numerisch, Dezimalzahl Normdaten Druck, Prozesstemperatur in...
Seite 47 4 Messumformer XML-Tag Beschreibung mean Mittelwert Numerisch, Dezimalzahl Beschreibung production_options Inhalt von production_options ist eine Zahl vom Typ double word (32 Bit). Die einzelnen Hardware Optionen sind dabei Bit-codiert. xxxx xxxx xxxx xxxx xxxx xxx1 2222 3334 1 0=2 Leiter 1=4 Leiter 2...
Seite 48 1=Relais 2 ist gesetzt 4 0=Relais 1 ist nicht gesetzt 1=Relais 1 ist gesetzt Weitere Informationen finden Sie im Download-Bereich unter www.testo.com. Pos : 50 /TD/Ü berschriften/MUF /5.3.3 Gerät abgleic hen @ 3\m od_1236081099337_6.docx @ 27171 @ 34555555555 @ 1...
Seite 49: Gerät Abgleichen
2. Kontakt Ch. 1+ 3. Kontakt Ch. 1- 4. Service-Schnittstelle Analogausgang 1 abgleichen ✓ Bei testo 6381 mit Stromausgang: Bürde von max. 500 ist am Kanal 1 angeschlossen (siehe 4.3.3.4. Steckverbindungen für Stromversorgung und Kanäle) ✓ Ein präzises Multimeter (Minimalanforderung: Auflösung 6,5 Digits, mindestens 5x genauer als das 6381) steht zur Verfügung.
Seite 50: N-Punkt-Abgleich
übernehmen oder über das Bedienmenü (siehe 4.4.6.7. Analogabgleich durchführen) eingeben. 3. Verbindungen zwischen Multimeter und Kontakten des testo 6381 lösen und Serviceklappe schließen. Pos : 52 /TD/Erst e Schrit te/MUF 63x x/ n-Punk t-Abgleich _635x @ 3\m od_1236352382511_6.docx @ 27521 @ 445 @ 1 4.3.5.2.
Seite 51: Bedienung
Pos : 54 /TD/Produkt verw enden/MUF 63xx /Zusamm enhang Bedi enm enü – Mi ni DIN Buc hse aktiv @ 3\mod_1234454016014_6.docx @ 25211 @ 32 @ 1 4.4.1. Zusammenhang Bedienmenü – Mini DIN Buchse aktiv Der testo 6381 kann entweder über das Bedienmenü oder über die P2A-Software (siehe 5. Parametrier-, Abgleich und Analysesoftware (P2A-Software)) parametriert werden. Der Messumformer testo 6381 kann über Display und Tastatur nur dann bedient werden, wenn die Displayoption vorhanden ist.
Seite 52: Tastenblende
4 Messumformer 4.4.2. Tastenblende Um unberechtigte Bedienung der Tasten zu verhindern, kann der Standard-Tastenrahmen gegen eine Tastenblende ausgewechselt werden. Sofern die Tastenblende montiert wurde, muss zur Bedienung die Serviceklappe geöffnet werden. Tastenblende anbringen ✓ Die Serviceklappe ist geöffnet, siehe 4.3.3. Gerät öffnen. 1....
Seite 53: Passwortschutz
4 Messumformer 4.4.3. Passwortschutz Das Bedienmenü kann über einen vierstelligen Nummerncode geschützt werden (siehe 4.4.6.3. Hauptmenü Einstellungen bearbeiten), sodass unberechtigten Personen ohne Kenntnis dieses Nummerncodes der Zugriff auf das Bedienmenü nicht möglich ist. Soll der Passwortschutz nicht genutzt werden, muss der Nummern- code "0000"...
Seite 54 4 Messumformer Taste Funktion/Beschreibung • Verlassen eines Menüs (ohne Veränderung)  • Auswählen: Blättern durch Menüs (nach unten) oder auswählbare Alternativen • Editieren: Wechsel zur nächsten Zahlenstelle (nach rechts)  • Auswählen: Blättern durch Menüs (nach oben) oder auswählbare Alternativen •...
Seite 55: Übersicht Über Das Bedienmenü Testo 6381
4 Messumformer Pos : 58 /TD/Produkt verw enden/MUF 63xx /Übersic ht Bedi enm enü @ 3\m od_1234510821302_6.docx @ 25301 @ 33 @ 4 4.4.5. Übersicht über das Bedienmenü testo 6381...
Seite 56 4 Messumformer...
Seite 57 4 Messumformer...
Seite 58: Die Einzelnen Hauptmenüs
4.4.6. Die einzelnen Hauptmenüs 4.4.6.1. Hauptmenü Kanal 1 bearbeiten Einen Überblick bietet die 4.4.5. Übersicht über das Bedienmenü testo ). Sie können grundlegende Einstellungen für Kanal 1 vornehmen. 1. Im Messmodus drücken, mit  oder  Hauptmenü Kanal anwählen und Auswahl mit bestätigen.
Seite 59: Hauptmenü Alarm Bearbeiten
4 Messumformer 4.4.6.2. Hauptmenü Alarm bearbeiten Mit dem Alarm werden die Relais programmiert, die optional erhältlich sind. Zudem werden (auch ohne Relais) die Alarm- zustände auf dem Display (oben rechts) angezeigt. Sie können wählen, ob der Alarm zur Grenzwertüberwachung oder als Sammelalarm genutzt werden soll.
Seite 60: Alarmverzögerung
4 Messumformer Alarm zur Grenzwertüberwachung einsetzen Schließer (NO) Minimumüberwachung Maximumüberwachung Hysterese Hysterese Grenzwert Grenzwert Öffner (NC) Minimumüberwachung Maximumüberwachung Hysterese Hysterese Grenzwert Grenzwert 3. Mit  oder  Kanal x (z. B. "Kanal 1") anwählen und Auswahl bestätigen. 4. Mit  oder  Max Überwachung oder Min Überwachung...
Seite 61: Hauptmenü Einstellungen Bearbeiten
Relais und kann ein optischer Alarm über das Display ausgegeben werden, sobald (mindestens) eine der Warn- oder Fehler- meldungen des Messumformers testo 6381 aktiv wird. Die Auswahl der auf den Sammelalarm wirkenden Meldungen kann nur in der P2A-Software erfolgen, siehe 5.3.
Seite 62 4 Messumformer 2. Mit  oder  Beleuchtung oder Kontrast anwählen und Auswahl mit bestätigen. Über  oder  kann nun einer der folgenden Parameter ausgewählt werden, wobei die Auswahl mit bestätigen werden muss: • Beleuchtung Die Displaybeleuchtung wird verändert. Parameter mit ...
Seite 63 4 Messumformer 3. Mit  oder  gewünschte Größe (Absolutdruck / Fläche / Temperatur) auswählen, Auswahl mit bestätigen oder mit abbrechen. 4. Mit  oder  gewünschte Einheit auswählen, Auswahl mit bestätigen oder mit abbrechen. 5 Mit zurück zu Wechseln der Einheit und mit ...
Seite 64: Hauptmenü Analyse Bearbeiten
4 Messumformer Code-Einstellungen bearbeiten Sie können den Zugangscode (Passwort) einstellen. Wird ein anderer Code als "0000" (Werkseinstellung) eingestellt, kann der Messumformer nur nach Eingabe des Codes über das Menü bedient werden. 1. Mit  oder  Code auswählen und mit Auswahl bestätigen.
Seite 65 4 Messumformer 1 Prüfkontakte Kanal 1 2 Service- schnittstelle 3 Multimeter 4. Mit zurück zu Test Analogausgang und mit  oder  weiter zu Test Relaisausgang. Funktion des Drucksensors prüfen (Test Drucksensor) Diese Funktion wird nur zur Kalibrierung des Drucksensors benötigt.
Seite 66: Hauptmenü Meldungen Bearbeiten
4 Messumformer 4.4.6.5. Hauptmenü Meldungen bearbeiten Meldungen können bestätigt/quittiert, die letzten Meldungen aufgerufen und die Darstellung der Meldungen ein- oder ausgeschaltet werden. 1 Betriebsstunden zum Meldungszeitpunkt 2 Meldungscode (siehe 4.5. Status-, Warn- und Fehlermeldungen). 3 Meldungstext 4 Meldungsnummer (Beispiel: "4/7" steht für die vierte von sieben Meldungen) 5...
Seite 67: Hauptmenü Ident Abfragen
4 Messumformer 7. Mit  oder  weiter zu Meldungsdarstellung. EIN: Meldungen werden beim Messbetrieb im Display angezeigt. AUS: Keine Meldungsanzeige im Display. 8. Mit  oder  oder auswählen und Auswahl mit bestätigen. 9. Mit zurück zu Hauptmenü Meldungen. 10.Mit ...
Seite 68: Hauptmenü Abgleich Bearbeiten
4 Messumformer 4.4.6.7. Hauptmenü Abgleich bearbeiten Zur Durchführung des Analogabgleichs. Analogabgleich durchführen drücken, mit  oder  Hauptmenü 1. Im Messmodus Abgleich anwählen und Auswahl mit bestätigen. Jeder Kanal wird analogseitig an drei Punkten abgeglichen (bei 10 ; 50 ; 90 % der Analogskala). 2....
Seite 69: Hauptmenü Reset Bearbeiten
4 Messumformer 4. drücken. Druckgeber-Anzeige ablesen und diesen Wert im Bedienmenü eingeben. Hierzu mit  eine Ziffernstelle nach rechts, mit  Ziffernwert um 1 erhöhen. Mit bestätigen oder Eingabe mit abbrechen. 5. Schritte 1-4 für die Abgleichpunkte 2-6 wiederholen. 6.  M it zurück zu Hauptmenü...
Seite 70: Status-, Warn- Und Fehlermeldungen
Statusmeldungen • Warnmeldungen • Fehlermeldungen jeweils für den Messumformer testo 6381 dar. Sämtliche Meldungen werden im Messumformer mit Betriebs- stundenstempel gespeichert. Verwenden Sie das Bedienmenü (siehe 4.4.6.5. Hauptmenü Meldungen bearbeiten) oder die P2A- Software (siehe 5.3.5. Messumformer-Historie), um die Meldungshistorie einzusehen.
Seite 71: Warnmeldungen
4 Messumformer Meldung Displayanzeige Beschreibung 00530 Magnetventil Das Magnetventil sollte wechseln gewechselt werden 00500 Messumformer- Der Messumformer wurde auf die Reset Werkseinstellungen zurückgesetzt und wird neu gestartet 0052F Reset MIN/MAX Setzt die gespeicherten MIN/MAX- Werte für alle Kanäle zurück 00503 Werksreset Gerät Ein Werksreset des Messum- formers wurde durchgeführt 00307...
Seite 72: Fehlermeldungen Messumformer
Fehlermeldungen stellen eine aktuelle Fehlfunktion dar. Meldung Displayanzeige Ursache Fehlerbeseitigung 01505 Watchdog- Der Messumformer Tritt das Problem Fehler führt auf Grund eines häufiger auf, an Testo- Prozessorfehlers einen Service wenden. automatischen Neustart durch. 01115 Abgleich- Die Umgebungs- Für höhere Umge- temperatur...
Seite 73: Behandlung Von Alarmmeldungen
4 Messumformer 4.5.4. Behandlung von Alarmmeldungen Anzeige auf dem für Sammelalarm zusätzliche Display verwendbar Meldung Ende Grenzwert neu Skalierung neu Abgleich DeltaP Druck zu hoch Alarm 1 Alarm 2 Alarm 3 Alarm 4 Messumformer-Reset Analogabgleich T Umgebung hoch T Umgebung niedrig Spannung niedrig Watchdog-Fehler Funktion...
Seite 74: Namur Fehlerbedingungen
4 Messumformer • Ist mindestens eine Meldung dem Sammelalarm zugeordnet so wird der Sammelalarm zurückgesetzt. Ist der Sammelalarm auf ein Relais gelegt, so wird auch das Relais wieder zurückge- schaltet, d. h. in seine neutrale Position geschaltet. Pos : 73 /TD/Produkt verw enden/MUF 63xx /Status-W arnm eldung en/Nam ur F ehl erbedi ngungen 635x @ 3\m od_1236939722916_6.docx @ 29432 @ 33 @ 1 4.5.5.
Seite 75: Wartung Und Reinigung
4 Messumformer 4.6. Wartung und Reinigung Pos : 75 /TD/Produkt i nstand halten/MUF 63x x/Gerät w arten/r einigen 635x @ 4\m od_1245756987352_6. docx @ 45304 @ 233 @ 1 4.6.1. Gerät warten Wir empfehlen, Abgleich und Einstellungen des Messumformers mittels •...
Seite 76: Parametrier-, Abgleich Und Analysesoftware (P2A-Software)
Pos : 78 /TD/Leistungs bes chr eibung/Verwendung/MUF63xx/MUF 63xx P2A @ 3\mod_1234258967326_6.docx @ 24063 @ 3255 @ 1 Die P2A-Software dient zur Parametrierung, zum Abgleich und zur Analyse von Testo-Messumformern. Es gilt: • Generell werden alle neueren Testo-Messumformer (ab 2007) unterstützt. • Für jeden neu gekauften Testo-Messumformer muss ein kostenloses Upgrade der Software installiert werden, welches die Gerätetreiber für alle bis zu diesem Zeitpunkt...
Seite 77: Systemvoraussetzungen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Parameterdatei Parameterdateien sind nicht an einen einzelnen, bestimmten Messumformer gebunden und enthalten nur Parameterdaten / keine Historiendaten. Wenn Sie verschiedene Geräte gleichen Typs einsetzen, können Sie Parameterdateien einmalig erstellen (z. B. durch Abspeichern der passenden Gerätedatei als Parameterdatei) und auf die anderen Geräte übertragen.
Seite 78: Lieferumfang
USB-Treiber installieren 1. Den USB Treiber können Sie unter dem folgenden Link herunterladen: https://www.testo.com/download-center (Treiber Testo USB). Falls das Installationsprogramm nicht automatisch startet: > Downloadordner öffnen und USBDriver.exe starten. 2. Folgen Sie den Anweisungen des Installationsassistenten. 3. Klicken Sie zum Beenden der Software-Installation auf [Fertig...
Seite 79: P2A-Software-Upgrade
Ohne Eingabe eines Lizenzschlüssels wird die Software nur als Demoversion ausgeführt (Zeitbeschränkung auf 30 Tage). 4. Die Software können Sie unter folgendem Link herunterladen: https://www.testo.com/download-center. Falls das Installationsprogramm nicht automatisch startet: > Downloadordner öffnen und P2A.exe starten. 5. Folgen Sie den Anweisungen des Installationsassistenten.
Seite 80: Verbindung Zum Gerät Aktivieren
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 3. Gerät / Adapter über die USB-Schnittstelle an den PC anschließen. Die Gerätedatei des angeschlossenen Geräts wird in der Datei- Liste angezeigt. Das Gerät funktioniert nur eingeschränkt, falls es ausschließlich über den Servicestecker versorgt wird. Einige Einstellungen, die in der P2A-Software parametriert werden können, werden vom Gerät erst dann durchgeführt, wenn es an die Spannungsversorgung angeschlossen ist.
Seite 81: Erklärung
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Menü Befehl Erklärung Datei Öffnen Zeigt den Windows-Dialog zum Suchen und Öffnen von Dateien Speichern unter Speichert die Parameter einer Geräte- oder Parameterdatei unter einem neuen Namen. Bearbeiten Kopieren Kopiert die Parameter der markierten Geräte- oder Parameterdatei in den Zwischen- speicher.
Seite 82 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Symbol Datei Erklärung Gerätedatei Gerätedatei Verbindung zum Gerät ist nicht Symbol stellt Mess- umformer mit rotem hergestellt. Minuszeichen in der linken oberen Ecke dar Parameter- <Typ> <Seriennummer> datei <Datum> <Uhrzeit>.cfp Symbol stellt Messumformer mit Dateibezeichnung kann geändert weißem P für werden.
Seite 83: Geräte-/Parameterdatei Bearbeiten
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Pos : 86 /TD/Produkt verw enden/MUF 63xx /P2A/G eräte-/ Param eter datei bearbeiten @ 3\m od_1234358080444_6.docx @ 24301 @ 334 @ 1 5.3.2. Geräte-/Parameterdatei bearbeiten 5.3.2.1. Geräte- / Parameterdatei ändern ✓ Die gewünschte Geräte- / Parameterdatei ist markiert. 1....
Seite 84 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Einheit / Analog- Einheit: 0…1V / 5V / 10V oder 0...20 mA / ausgang (Grafik) 4…20 mA. Vertikal: Aktuelle Variante des Analogaus- gangs (nicht veränderbar). Horizontal: Min/max. Skalen-Endpunkte der gewählten Einheit. Kurve dreht sich entsprechend dem einge- gebenen Wert bei Skalen-Minimum bzw.
Seite 85 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Pos : 88 /TD/Produkt verw enden/MUF 63xx /P2A/Gr enz wert e R elais @ 3\mod_1234366741293_6.docx @ 24609 @ @ 1 Feld Erklärung Grenzwerte Relais 1...4/ In dieser Maske werden die Relais Alarmwerte Alarm 1...4 bzw.
Seite 86: Einheit/ Analogausgang
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung MAX Überwachung Oberhalb des Grenzwertes auf ON (Schließer) bzw. OFF (Öffner) geschaltet; bei darauf folgender Unterschreitung von Grenzwert minus Hysterese wird auf OFF (Schließer) bzw. ON (Öffner) geschaltet. Die grafische Darstellung in der Bildschirmmitte bezieht sich auf die Relais-Verdrahtung als Schließer (ON).
Seite 87 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung optische Alarm Anzeige Kontrollkästchen aktiviert: Beim Eintreten des ausgewählten Alarms blinkt die Hintergrund- beleuchtung des Displays und der entsprechende Messwert. Alarmverzögerung In das Eingabefeld wird die gewünschte Alarmverzögerung für die Alarme der Min-/Max- Überwachung und des optischen Alarms eingetragen (0...
Seite 88 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Feuchte Im Prozess herrschende Feuchte. Der eingegebene Feuchtewert geht in die Staurohrberechnung ein. Staurohrfaktor Der Korrekturfaktor Staurohr hängt von der Form des Staurohrs ab (siehe Betriebs- anleitung des Staurohrs). Der eingegebene Korrekturfaktor wirkt direkt proportional auf den Volumenstrom.
Seite 89 Pos : 90 /TD/Produkt verw enden/MUF 63xx /P2A/Ethernet @ 3\m od_1234432069559_6. doc x @ 24730 @ @ 1 Schaltfläche Erklärung Ethernet Vernetzung der Messumformer über Ethernet. Bei einer Vielzahl von Anwendungen können gleichzeitig Mess- daten aufgezeichnet, dokumentiert und visualisiert werden. Wizard starten Adressvergabe des testo 6381 mit Ethernetmodul...
Seite 90 Netzanschluss). Wenn das Gerät als Saveris-Teilnehmer verwendet wird: • Saveris-Base muss funktionsfähig sein. • Saveris-Base muss mit dem Netzwerk verbunden sein. IP-Adresse des Adressvergabe des testo 6381 mit Geräts Ethernetmodul Manuell • IP-Adresse des Messumformers definieren • Netzmaske eingeben •...
Seite 91 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Schaltfläche Erklärung Nur bei Verwendung der Messumformer- Ethernetmodule im Saveris-Modus Manuell • IP-Adresse aus dem Menüfenster InfoBase der Saveris-Base entnehmen • IP-Adresse eingeben...
Seite 92 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Pos : 91 /TD/Produkt verw enden/MUF 63xx /P2A/Displ ay @ 3\m od_1234424330866_6.docx @ 24671 @ @ 1 Feld Erklärung Display Einstellung von Displayfunktionen (sofern ein Display am Messumformer vorhanden ist). Display- Display-Beleuchtung ist ständig Beleuchtung eingeschaltet.
Seite 93 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Neues Passwort Das Passwort besteht aus vier Ziffern, die jeweils zwischen 1 und 9 liegen müssen. Soll der Passwortschutz nicht verwendet werden, muss "0000" eingegeben werden. [Neues Passwort Schaltfläche zur Bestätigung des neuen übernehmen] Passworts.
Seite 94: Parameter Speichern
Aus einer Gerätedatei werden nur die Parameter gespeichert, die Historien-Daten werden nicht übernommen. Standardmäßig wird der ursprüngliche Name (Gerätetyp, Seriennummer) mit dem aktuellen Datum / Uhrzeit vorgeschlagen, z. B. "testo 6381 01234578 061120 1403.cfp". Bei einer Standard-Installation werden die Dateien im Pfad "C:\Dokumente und Einstellungen\All Users\Gemeinsame Dokumente\P2A Software"...
Seite 95: Parameter Kopieren Und Einfügen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.2.4. Parameter kopieren und einfügen Die Parameter einer Parameterdatei können auf eine Gerätedatei oder eine andere Parameterdatei des gleichen Gerätetyps übertragen werden. 1. Datei auswählen, deren Parameter kopiert werden sollen. 2. In der Menüleiste auf Bearbeiten >...
Seite 96: Gerät Analysieren / Testen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.3.1. Gerät analysieren / testen ✓ Die gewünschte Gerätedatei ist markiert. 1. Auf [Messumformer analysieren/testen] klicken. Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Messumformer analysieren/testen geöffnet. 2. Aktion durchführen: Aktion Erklärung Werksreset Parameter Einheit, Grenzwerte und durchführen...
Seite 97: Analogausgang Testen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.3.3. Analogausgang testen ✓ Die gewünschte Gerätedatei ist markiert. 1. Auf [Messumformer analysieren/testen] klicken. Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Messumformer analysieren/testen geöffnet. 2. Kanal markieren und Werte testen. Feld/Schaltfläche Erklärung Messumformer-Test Überprüfung der Analogausgänge...
Seite 98 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld/Schaltfläche Erklärung [Aktivieren] Bei Klicken wird der eingetragene Vorgabewert an den entsprechenden Analogausgang und an die Prüfkontakte weitergegeben. Eine Warnung weist darauf hin, dass bei bestehender Verkabelung der Wert auf das angeschlossene Geräte übertragen wird. Überprüfen Sie nun den Analogausgang mit Hilfe eines präzisen Multimeters.
Seite 99: Schaltausgang Relais 1
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.3.4. Schaltausgang Relais 1…4 testen ✓ Die gewünschte Gerätedatei ist markiert. 1. Auf [Messumformer analysieren/testen] klicken. Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Messumformer analysieren/testen geöffnet. 2. Tests Relais markieren und Werte testen. Feld/Schaltfläche Erklärung Testen der Relaisfunktion (siehe 4.4.6.4.
Seite 100: Min-/Max-Werte Anzeigen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Pos : 103 /TD/ Produk t v erwenden/MUF 63xx/ P2A/Mi n-/M ax-Werte anz eigen 635x @ 3\m od_1242135985269_6.doc x @ 32802 @ 44 @ 1 5.3.3.5. Min-/Max-Werte anzeigen Der Messumformer speichert für jeden Kanal den minimalen bzw. maximalen Wert (seit der letzten Spannungsversorgung bzw.
Seite 101: Messumformer Abgleichen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5. Kontrollabfrage bestätigen, um das Zurücksetzen durchzuführen. Werte werden auf die Werkseinstellungen zurückgesetzt. 6. Zum Schließen des Dialogs auf [OK] oder [Abbrechen] klicken. Pos : 104 /TD/Ü bersc hrift en/MUF/x .x.x Mes sumformer abgleic hen @ 4\mod_1244530152797_6.docx @ 44884 @ 34 @ 1 5.3.4.
Seite 102 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5. Auf [Wizard starten …] klicken und den Anweisungen des Assistenten folgen. Der Abgleich wird beim Beenden des Assistenten durchgeführt. Feld Erklärung Wie viel Druck liegt Pflichtfeld: Eingabe des am Druckgeber tatsächlich an abgelesenen Wertes. Der n-Punkt-Abgleich muss immer vollständig und zeitnah an allen ausgewählten Abgleichpunkten durchgeführt werden.
Seite 103: Analogausgang Abgleichen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.4.2. Analogausgang abgleichen 1. Präzisions-Multimeter anschließen (siehe 4.3.5.1. Analogausgangs-Abgleich). 2. Gerätedatei des angeschlossenen Geräts markieren. 3. Auf [Messumformer abgleichen] klicken. Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Messumformer abgleichen geöffnet. 4. Auf [Wizard starten …] klicken und den Anweisungen des Assistenten folgen.
Seite 104: Messumformer-Historie
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Vorgabewert Analogausgangswert des letzten durchge- führten Abgleichs wird auf den Ausgang gegeben. Werte des Werksabgleichs: • Unterer Abgleichpunkt: ca. 10% des max. Wertes • Mittlerer Abgleichpunkt: ca. 50% des max. Wertes • Oberer Abgleichpunkt: ca.
Seite 105 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 3. Zum Wechseln der Anzeige auf den gewünschten Eintrag der Liste klicken. Feld Erklärung Betriebsstunden / Betriebsstunde /Zeitstempel zu der die Datum / Uhrzeit Änderung am Gerät durchgeführt wurde. Benutzer Name, mit dem der Benutzer im Betriebssystem angemeldet ist.
Seite 106 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Auswahl: Analog-Abgleiche. Betriebsstunden / Betriebsstunde /Zeitstempel zu der die Datum / Uhrzeit Änderung am Gerät durchgeführt wurde. Name, mit dem der Benutzer im Betriebs- Benutzer system angemeldet ist. Eintrag „Transmitter" (= Messumformer), wenn die Änderung am Gerät durchgeführt wurde.
Seite 107 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Die Tabelle wird nur für Fehler- und Statusmeldungen angezeigt, die im Messumformer erzeugt wurden und über die Verbindung zur P2A-Software dorthin übertragen und gespeichert wurden. Betriebsstunde Betriebsstunde, zu der die Meldung im Gerät auftrat.
Seite 108: Tipps Und Hilfe
Nach ca. 20 Sekunden aktueller Messwert ein? Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact. Pos : 113 /TD/Ü bersc hrift en/8.3 Zubehör und Ersatzteile @ 0\m od_1177402058734_6.doc x @ 1100 @ 2 @ 1 6.2.
Seite 109: Kalibrierung
0635 2145 Staurohr, Länge 1000 mm, Edelstahl 0635 2345 Versorgung Netzteil (Tisch-, Wandmontage) 0554 1748 Netzteil (Hutschienenmontage) 0554 1749 Externe Anzeige Prozessanzeige testo 54-2 AC..5400 7553 Prozessanzeige testo 54-7 AC..5400 7555 Kalibrierung Standard-ISO-Kalibrierzertifikat nur 0520 1000 Messumformer Standard-DAkkS-Kalibrierzertifikat nur...
Seite 110: Bxx Analogausgang / Versorgung
6 Tipps und Hilfe Bestell-Code Eigenschaft -100…100 Pa -500…500 Pa -10…10 hPa -50…50 hPa -100…100 hPa -500…500 hPa -1000…1000 hPa Bxx Analogausgang / Versorgung 0...1 V (4-Draht, 24 VAC/DC) 0...5 V (4-Draht, 24 VAC/DC) 0...10 V (4-Draht, 24 VAC/DC) 0...20 mA (4-Draht, 24 VAC/DC) 4...20 mA (4-Draht, 24 VAC/DC) Cxx Display ohne Display...
Seite 111 / min / max /min / min / max Nl/min / min / max Gxx optionaler Analogausgang für Feuchtefühleran- schluss testo 6610 / Einheiten ohne Anschlussmöglichkeit für Feuchte- fühler testo 6610 % rF /min / max °C / min /max °F / min /max...
Seite 112 4 Relaisausgänge, Grenzwerte Kanal 1 + Sammelalarm Ixx Einheiten Kanal 3 (nur wenn optionaler Feuchtefühleran- schluss vorhanden) ohne Feuchtefühler testo 6610 % rF /min / max °C / min /max °F / min /max °C / min /max °F...
Seite 113 6 Tipps und Hilfe Bestell-Code Eigenschaft / min /max gr/ft / min /max ppmVol / min /max °C / min /max °F / min /max kJ/kg / min /max (Enthalpie) mbar / min /max (Wasserdampf- Partialdruck) inch H O / min /max (Wasserdampf- Partialdruck) °C °F...
Seite 114 6 Tipps und Hilfe...
Seite 116 0970 6388 de 03...
