Led Statusanzeigen; Testo 6381 Als Saveris-Teilnehmer - testo 6381 Ethernet Bedienungsanleitung

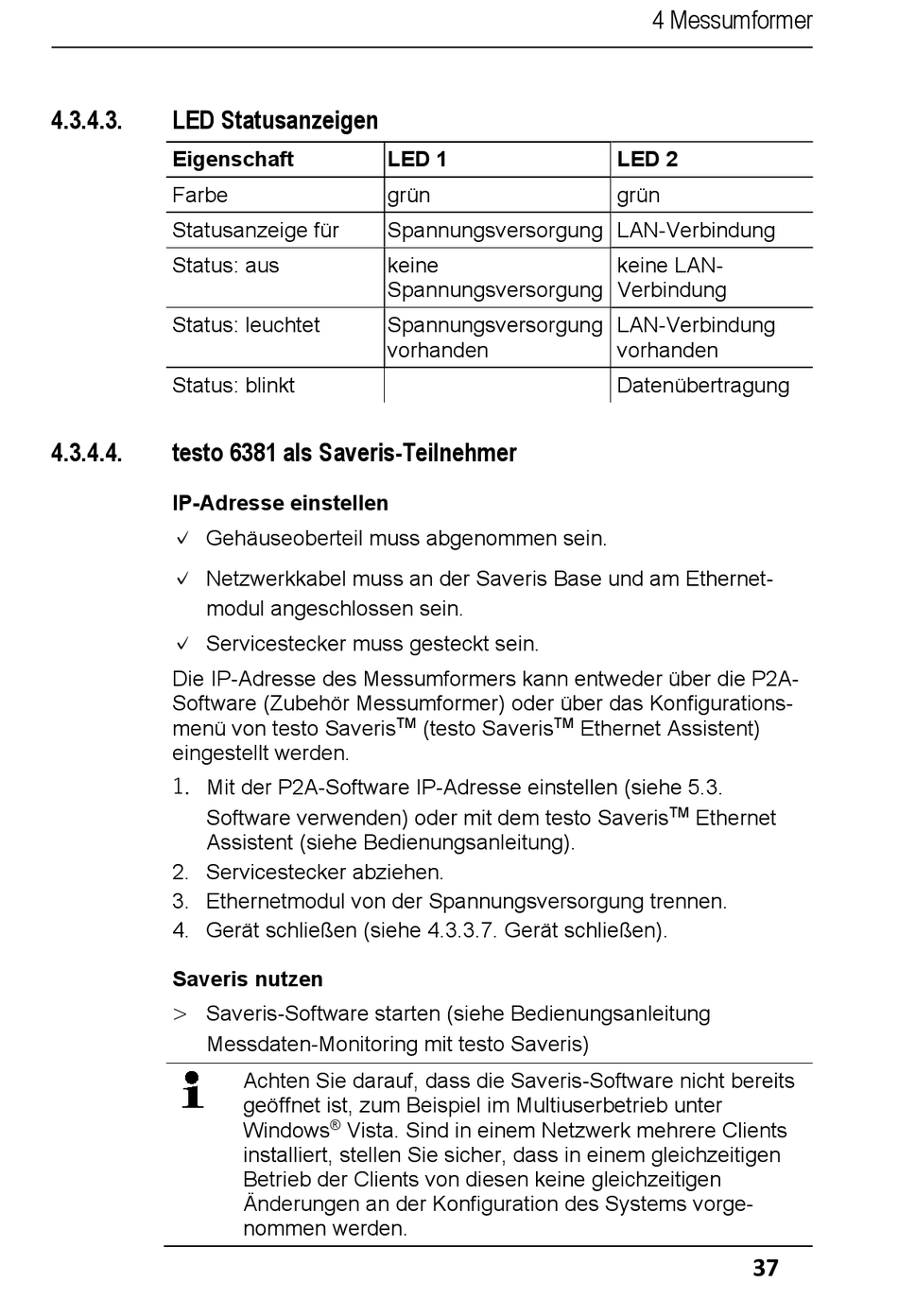

4.3.4.3.

LED Statusanzeigen

Eigenschaft
Farbe
Statusanzeige für
Status: aus
Status: leuchtet
Status: blinkt
4.3.4.4.

testo 6381 als Saveris-Teilnehmer

IP-Adresse einstellen
✓ Gehäuseoberteil muss abgenommen sein.
✓ Netzwerkkabel muss an der Saveris Base und am Ethernet-
modul angeschlossen sein.
✓ Servicestecker muss gesteckt sein.
Die IP-Adresse des Messumformers kann entweder über die P2A-
Software (Zubehör Messumformer) oder über das Konfigurations-
menü von testo Saveris
eingestellt werden.
1. Mit der P2A-Software IP-Adresse einstellen (siehe 5.3.
Software verwenden) oder mit dem testo Saveris
Assistent (siehe Bedienungsanleitung).
2. Servicestecker abziehen.
3. Ethernetmodul von der Spannungsversorgung trennen.
4. Gerät schließen (siehe 4.3.3.7. Gerät schließen).
Saveris nutzen
> Saveris-Software starten (siehe Bedienungsanleitung
Messdaten-Monitoring mit testo Saveris)
LED 1
grün
Spannungsversorgung LAN-Verbindung
keine
Spannungsversorgung
Spannungsversorgung
vorhanden
TM
Achten Sie darauf, dass die Saveris-Software nicht bereits
geöffnet ist, zum Beispiel im Multiuserbetrieb unter
®
Windows Vista. Sind in einem Netzwerk mehrere Clients
installiert, stellen Sie sicher, dass in einem gleichzeitigen
Betrieb der Clients von diesen keine gleichzeitigen
Änderungen an der Konfiguration des Systems vorge-
nommen werden.
TM
(testo Saveris Ethernet Assistent)
4 Messumformer
LED 2
grün
keine LAN-
Verbindung
LAN-Verbindung
vorhanden
Datenübertragung
TM Ethernet
37
