4 Messumformer
Verwendung Steckverbindungen (optional)
4. Stecker der Sondenleitung und die Kupplung von eventuell
vorhandenen Fremdkörpern reinigen.

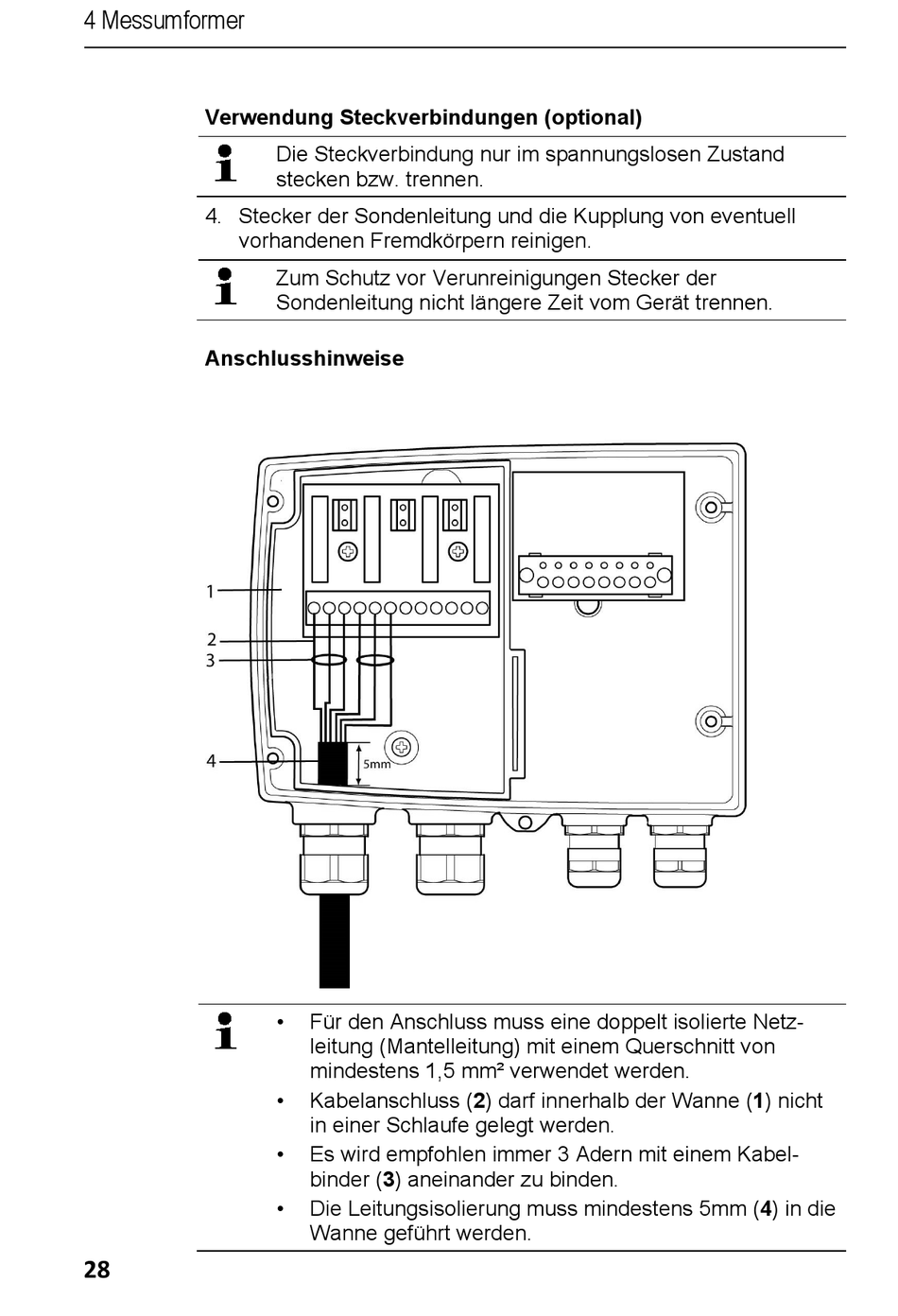

Anschlusshinweise

28
Die Steckverbindung nur im spannungslosen Zustand
stecken bzw. trennen.
Zum Schutz vor Verunreinigungen Stecker der
Sondenleitung nicht längere Zeit vom Gerät trennen.
Für den Anschluss muss eine doppelt isolierte Netz-
leitung (Mantelleitung) mit einem Querschnitt von
mindestens 1,5 mm² verwendet werden.
Kabelanschluss (2) darf innerhalb der Wanne (1) nicht
in einer Schlaufe gelegt werden.
Es wird empfohlen immer 3 Adern mit einem Kabel-
binder (3) aneinander zu binden.
Die Leitungsisolierung muss mindestens 5mm (4) in die
Wanne geführt werden.
