Verdrahtung
20
4.5

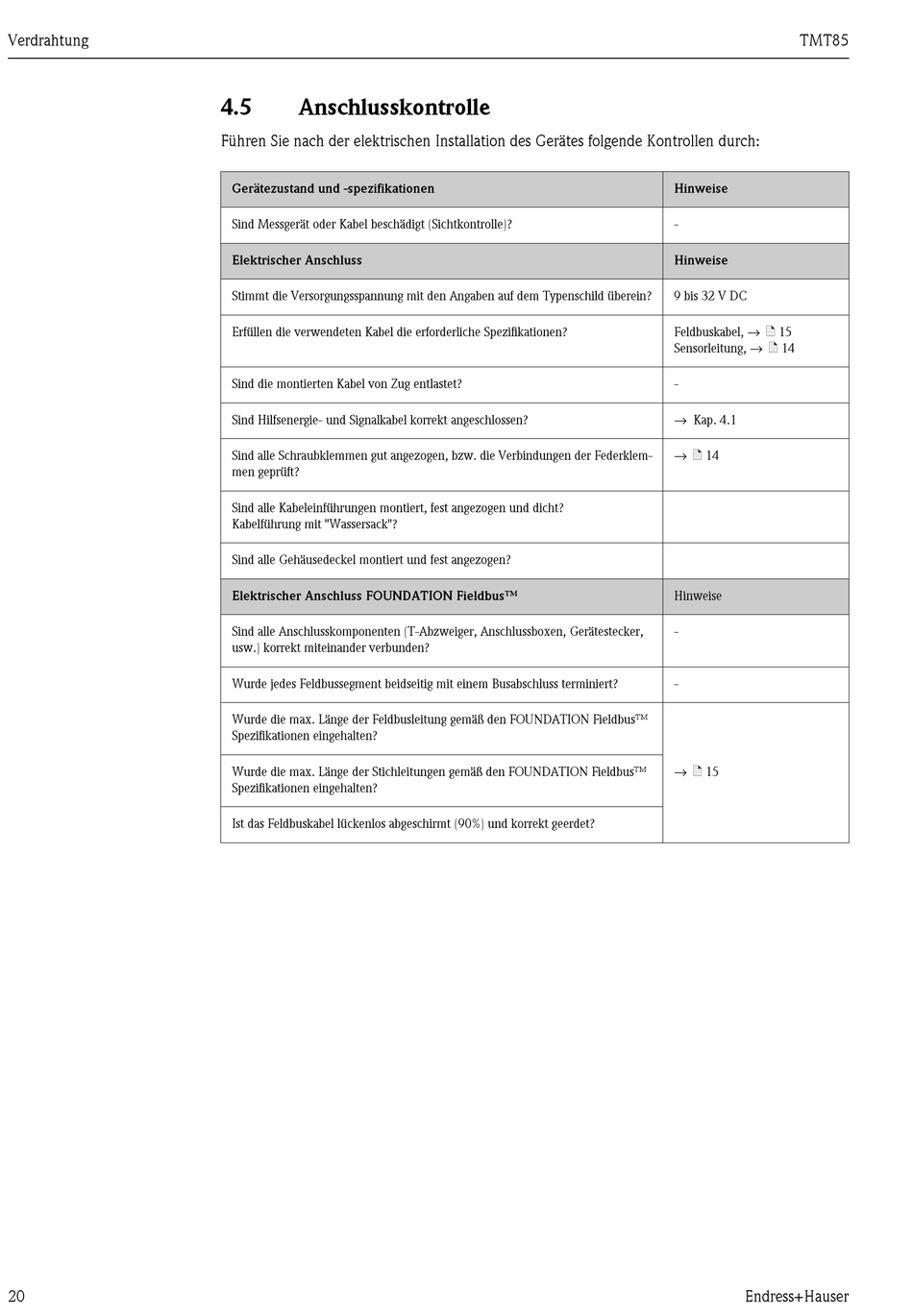

Anschlusskontrolle

Führen Sie nach der elektrischen Installation des Gerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Erfüllen die verwendeten Kabel die erforderliche Spezifikationen?
Sind die montierten Kabel von Zug entlastet?
Sind Hilfsenergie- und Signalkabel korrekt angeschlossen?
Sind alle Schraubklemmen gut angezogen, bzw. die Verbindungen der Federklem-
men geprüft?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Kabelführung mit "Wassersack"?
Sind alle Gehäusedeckel montiert und fest angezogen?
Elektrischer Anschluss FOUNDATION Fieldbus™
Sind alle Anschlusskomponenten (T-Abzweiger, Anschlussboxen, Gerätestecker,
usw.) korrekt miteinander verbunden?
Wurde jedes Feldbussegment beidseitig mit einem Busabschluss terminiert?
Wurde die max. Länge der Feldbusleitung gemäß den FOUNDATION Fieldbus™
Spezifikationen eingehalten?
Wurde die max. Länge der Stichleitungen gemäß den FOUNDATION Fieldbus™
Spezifikationen eingehalten?
Ist das Feldbuskabel lückenlos abgeschirmt (90%) und korrekt geerdet?
TMT85
Hinweise
-
Hinweise
9 bis 32 V DC
Feldbuskabel, → ä 15
Sensorleitung, → ä 14
-
→ Kap. 4.1
→ ä 14
Hinweise
-
-
→ ä 15
Endress+Hauser
