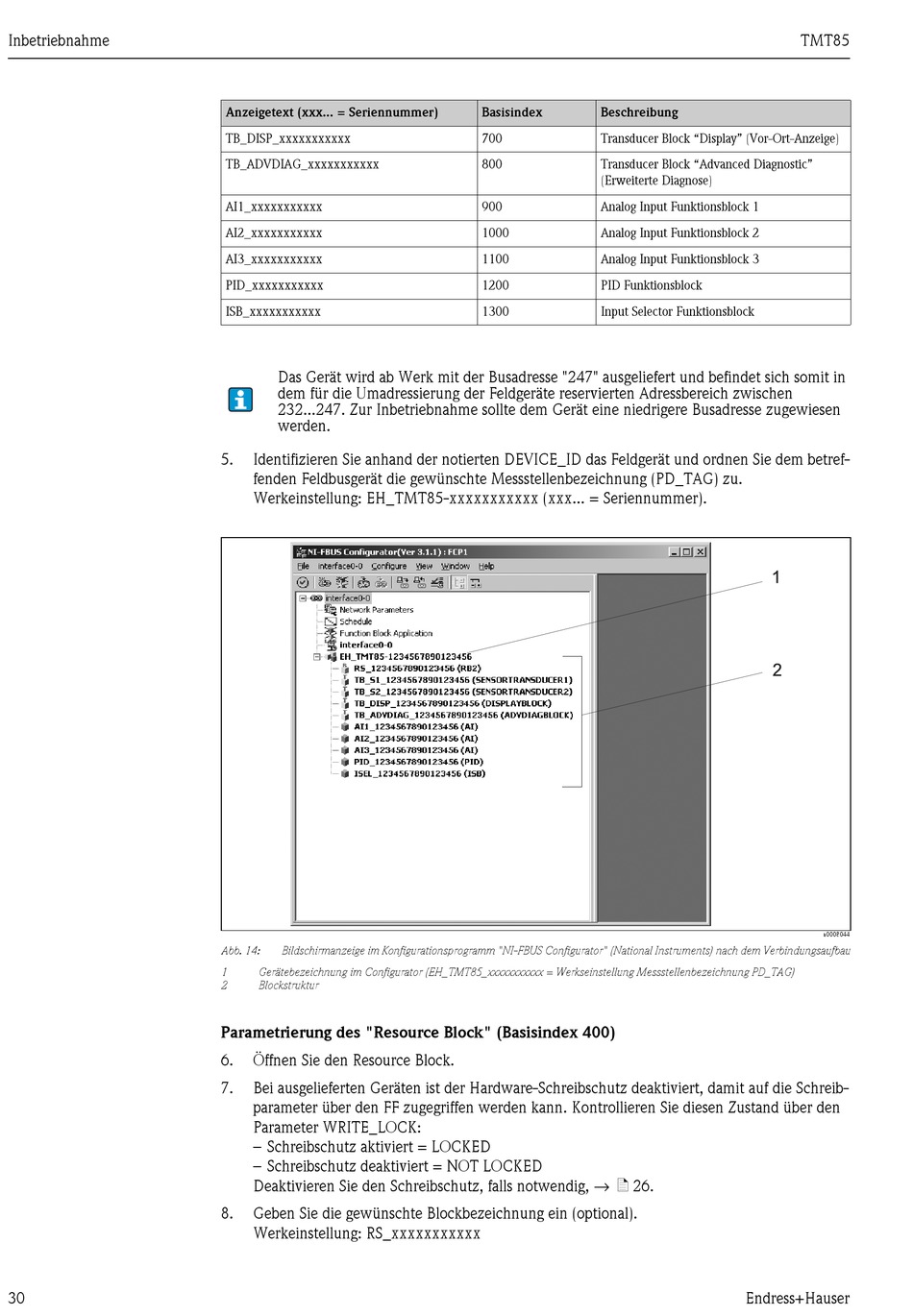

Inbetriebnahme
30
Anzeigetext (xxx... = Seriennummer)
TB_DISP_xxxxxxxxxxx
TB_ADVDIAG_xxxxxxxxxxx
AI1_xxxxxxxxxxx
AI2_xxxxxxxxxxx
AI3_xxxxxxxxxxx
PID_xxxxxxxxxxx
ISB_xxxxxxxxxxx
Das Gerät wird ab Werk mit der Busadresse "247" ausgeliefert und befindet sich somit in
dem für die Umadressierung der Feldgeräte reservierten Adressbereich zwischen
232...247. Zur Inbetriebnahme sollte dem Gerät eine niedrigere Busadresse zugewiesen
werden.
5.
Identifizieren Sie anhand der notierten DEVICE_ID das Feldgerät und ordnen Sie dem betref-
fenden Feldbusgerät die gewünschte Messstellenbezeichnung (PD_TAG) zu.
Werkeinstellung: EH_TMT85-xxxxxxxxxxx (xxx... = Seriennummer).
Abb. 14:
Bildschirmanzeige im Konfigurationsprogramm "NI-FBUS Configurator" (National Instruments) nach dem Verbindungsaufbau
1
Gerätebezeichnung im Configurator (EH_TMT85_xxxxxxxxxxx = Werkseinstellung Messstellenbezeichnung PD_TAG)
2
Blockstruktur
Parametrierung des "Resource Block" (Basisindex 400)
6.
Öffnen Sie den Resource Block.
7.
Bei ausgelieferten Geräten ist der Hardware-Schreibschutz deaktiviert, damit auf die Schreib-
parameter über den FF zugegriffen werden kann. Kontrollieren Sie diesen Zustand über den
Parameter WRITE_LOCK:
– Schreibschutz aktiviert = LOCKED
– Schreibschutz deaktiviert = NOT LOCKED
Deaktivieren Sie den Schreibschutz, falls notwendig, → ä 26.
8.
Geben Sie die gewünschte Blockbezeichnung ein (optional).
Werkeinstellung: RS_xxxxxxxxxxx
Basisindex
Beschreibung
700
Transducer Block "Display" (Vor-Ort-Anzeige)
800
Transducer Block "Advanced Diagnostic"
(Erweiterte Diagnose)
900
Analog Input Funktionsblock 1
1000
Analog Input Funktionsblock 2
1100
Analog Input Funktionsblock 3
1200
PID Funktionsblock
1300
Input Selector Funktionsblock
TMT85
a0008044
