Elektrischer Anschluss

Schirmung und Erdung

Eine optimale elektromagnetische Verträglichkeit (EMV) des Feldbussystems ist nur dann
gewährleistet, wenn Systemkomponenten und insbesondere Leitungen abgeschirmt sind und
die Abschirmung eine möglichst lückenlose Hülle bildet.
Das Feldbussystem lässt drei verschiedene Varianten der Schirmung zu:
• Beidseitige Schirmung
• Einseitige Schirmung auf der speisenden Seite mit kapazitivem Abschluss am Feldgerät
• Einseitige Schirmung auf der speisenden Seite
Die besten Ergebnisse hinsichtlich der EMV wird in den meisten Fällen mit einer einseitigen
Schirmung auf der speisenden Seite (ohne kapazitivem Abschluss am Feldgerät) erzielt. Damit
ist ein Betrieb bei Störgrößen gemäß NAMUR NE21 sichergestellt.

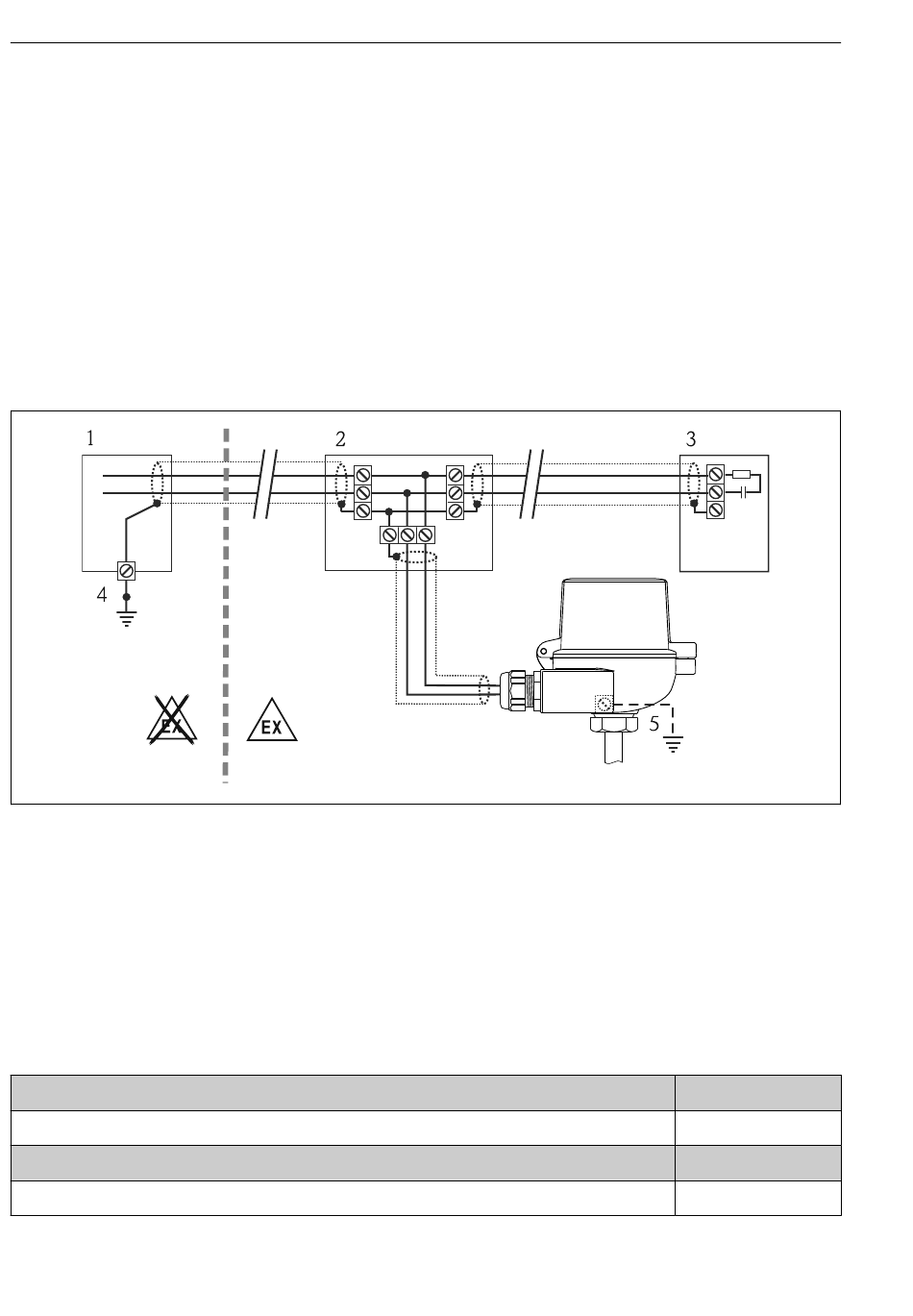

 8 Schirmung und einseitige Erdung des Feldbus-Kabelschirms
1 Speisegerät
2 Verteilerbox (T-box)
3 Busabschluss
4 Erdungspunkt für Feldbus-Kabelschirm
5 Optionale Erdung des Feldgerätes, isoliert vom Kabelschirm
5.3

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
16
iTEMP TMT85
A0042591
Hinweise
--
Hinweise
9 ... 32 V
DC
