Thermometeraufbau mit Thermoelementen oder RTD Sensoren und Kopftransmitter

(→ å 3)
• Bringen Sie das Schutzrohr (Pos. 1) am Prozessrohr oder der -behälterwand an. Befestigen Sie das
Schutzrohr vorschriftsmäßig, bevor der Prozessdruck angelegt wird.
• Bringen Sie benötigte Halsrohrnippel und Adapter (Pos. 3) am Schutzrohr an.
• Sorgen Sie für den Einbau von Dichtungsringen, wenn diese für raue Umgebungsbedingungen
oder spezielle Vorschriften benötigt werden.
• Führen Sie die Montageschrauben (Pos. 6) durch die seitlichen Bohrungen des Kopftransmitters
(Pos. 7).
• Positionieren Sie den Kopftransmitter (Pos. 5) im Anschlusskopf (Pos. 4) so, dass die Busleitung
(Klemmen 1 und 2) zur Kabeldurchführung weisen.
• Schrauben Sie mit einem Schraubendreher den Kopftransmitter (Pos. 5) im Anschlusskopf (Pos.
4) fest.
• Führen Sie die Anschlussdrähte des Messeinsatzes (Pos. 3) durch die untere Kabeldurchführung
des Anschlusskopfes (Pos. 4) und durch das Mittelloch im Kopftransmitter (Pos. 5). Verdrahten
Sie die Anschlussdrähte und Transmitter (siehe Kap. 4) miteinander.
• Den Anschlusskopf (Pos. 4) mit dem eingebauten und verdrahteten Kopftransmitter auf die
bereits installierten Nippel und Adapter (Pos. 3) schrauben.
HINWEIS
Anforderungen des Explosionsschutzes
► Nach erfolgter Verdrahtung den Anschlusskopfdeckel wieder fest anschrauben. Der Anschluss-
kopfdeckel muss ordnungsgemäß befestigt werden.

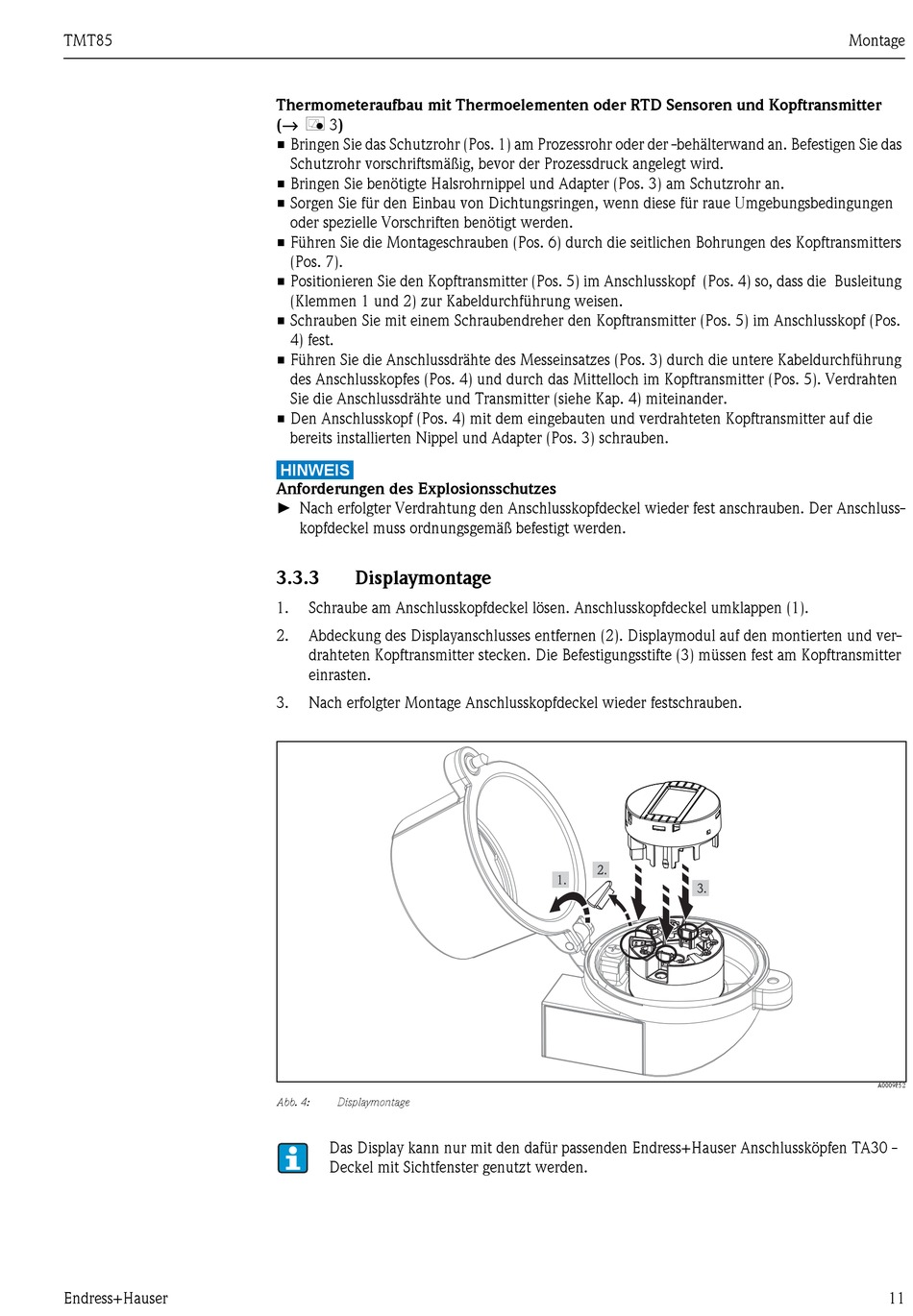

3.3.3 Displaymontage
1. Schraube am Anschlusskopfdeckel lösen. Anschlusskopfdeckel umklappen (1).
2. Abdeckung des Displayanschlusses entfernen (2). Displaymodul auf den montierten und ver-
drahteten Kopftransmitter stecken. Die Befestigungsstifte (3) müssen fest am Kopftransmitter
einrasten.
3. Nach erfolgter Montage Anschlusskopfdeckel wieder festschrauben.
Abb. 4: Displaymontage
Das Display kann nur mit den dafür passenden Endress+Hauser Anschlussköpfen TA30 -
Deckel mit Sichtfenster genutzt werden.
