Störungsbehebung
42
9.3

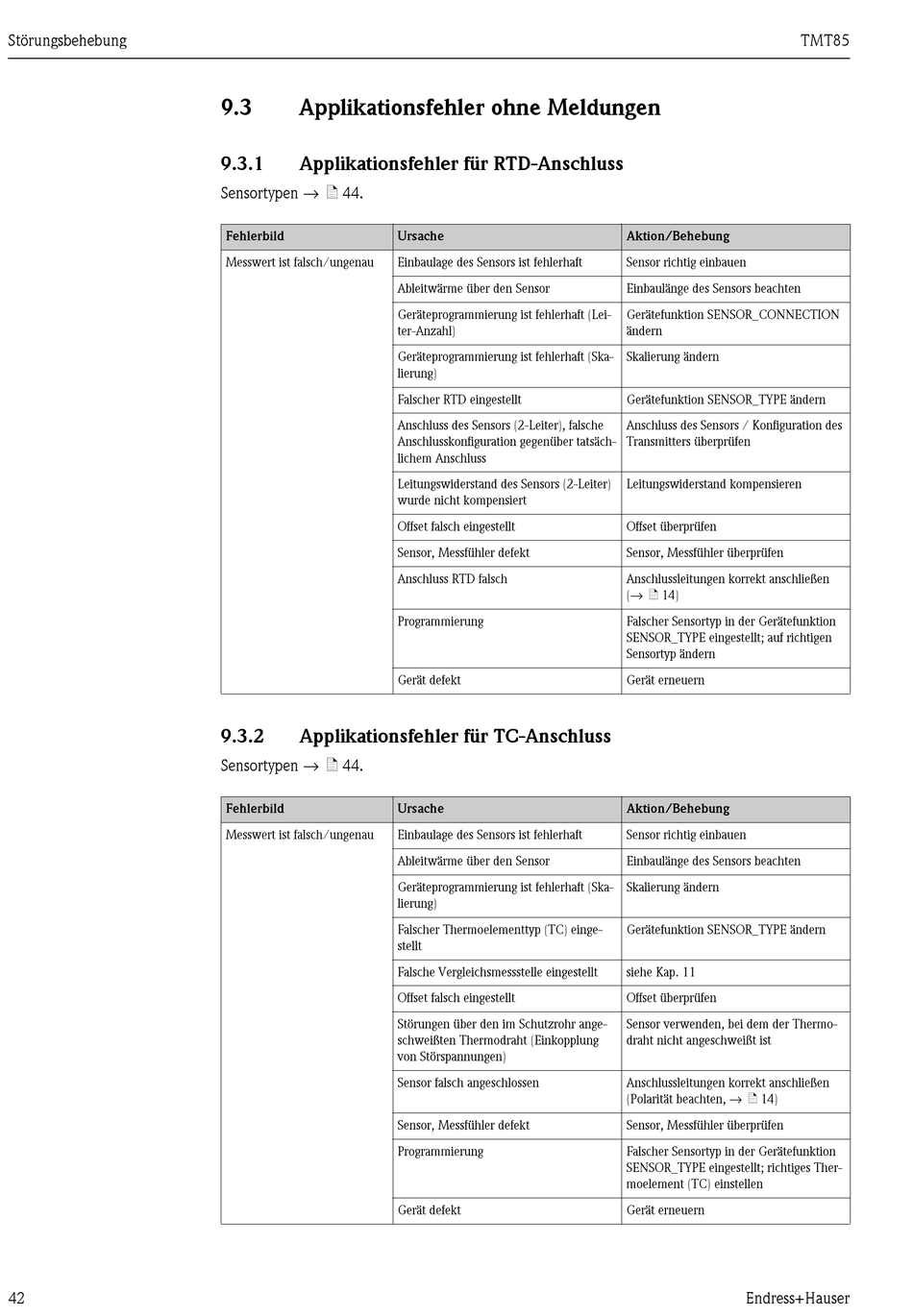

Applikationsfehler ohne Meldungen

9.3.1 Applikationsfehler für RTD-Anschluss
Sensortypen → ä 44.
Fehlerbild
Messwert ist falsch/ungenau
9.3.2 Applikationsfehler für TC-Anschluss
Sensortypen → ä 44.
Fehlerbild
Messwert ist falsch/ungenau
Ursache
Einbaulage des Sensors ist fehlerhaft
Ableitwärme über den Sensor
Geräteprogrammierung ist fehlerhaft (Lei-
ter-Anzahl)
Geräteprogrammierung ist fehlerhaft (Ska-
lierung)
Falscher RTD eingestellt
Anschluss des Sensors (2-Leiter), falsche
Anschlusskonfiguration gegenüber tatsäch-
lichem Anschluss
Leitungswiderstand des Sensors (2-Leiter)
wurde nicht kompensiert
Offset falsch eingestellt
Sensor, Messfühler defekt
Anschluss RTD falsch
Programmierung
Gerät defekt
Ursache
Einbaulage des Sensors ist fehlerhaft
Ableitwärme über den Sensor
Geräteprogrammierung ist fehlerhaft (Ska-
lierung)
Falscher Thermoelementtyp (TC) einge-
stellt
Falsche Vergleichsmessstelle eingestellt
Offset falsch eingestellt
Störungen über den im Schutzrohr ange-
schweißten Thermodraht (Einkopplung
von Störspannungen)
Sensor falsch angeschlossen
Sensor, Messfühler defekt
Programmierung
Gerät defekt
Aktion/Behebung
Sensor richtig einbauen
Einbaulänge des Sensors beachten
Gerätefunktion SENSOR_CONNECTION
ändern
Skalierung ändern
Gerätefunktion SENSOR_TYPE ändern
Anschluss des Sensors / Konfiguration des
Transmitters überprüfen
Leitungswiderstand kompensieren
Offset überprüfen
Sensor, Messfühler überprüfen
Anschlussleitungen korrekt anschließen
(→ ä 14)
Falscher Sensortyp in der Gerätefunktion
SENSOR_TYPE eingestellt; auf richtigen
Sensortyp ändern
Gerät erneuern
Aktion/Behebung
Sensor richtig einbauen
Einbaulänge des Sensors beachten
Skalierung ändern
Gerätefunktion SENSOR_TYPE ändern
siehe Kap. 11
Offset überprüfen
Sensor verwenden, bei dem der Thermo-
draht nicht angeschweißt ist
Anschlussleitungen korrekt anschließen
(Polarität beachten, → ä 14)
Sensor, Messfühler überprüfen
Falscher Sensortyp in der Gerätefunktion
SENSOR_TYPE eingestellt; richtiges Ther-
moelement (TC) einstellen
Gerät erneuern
