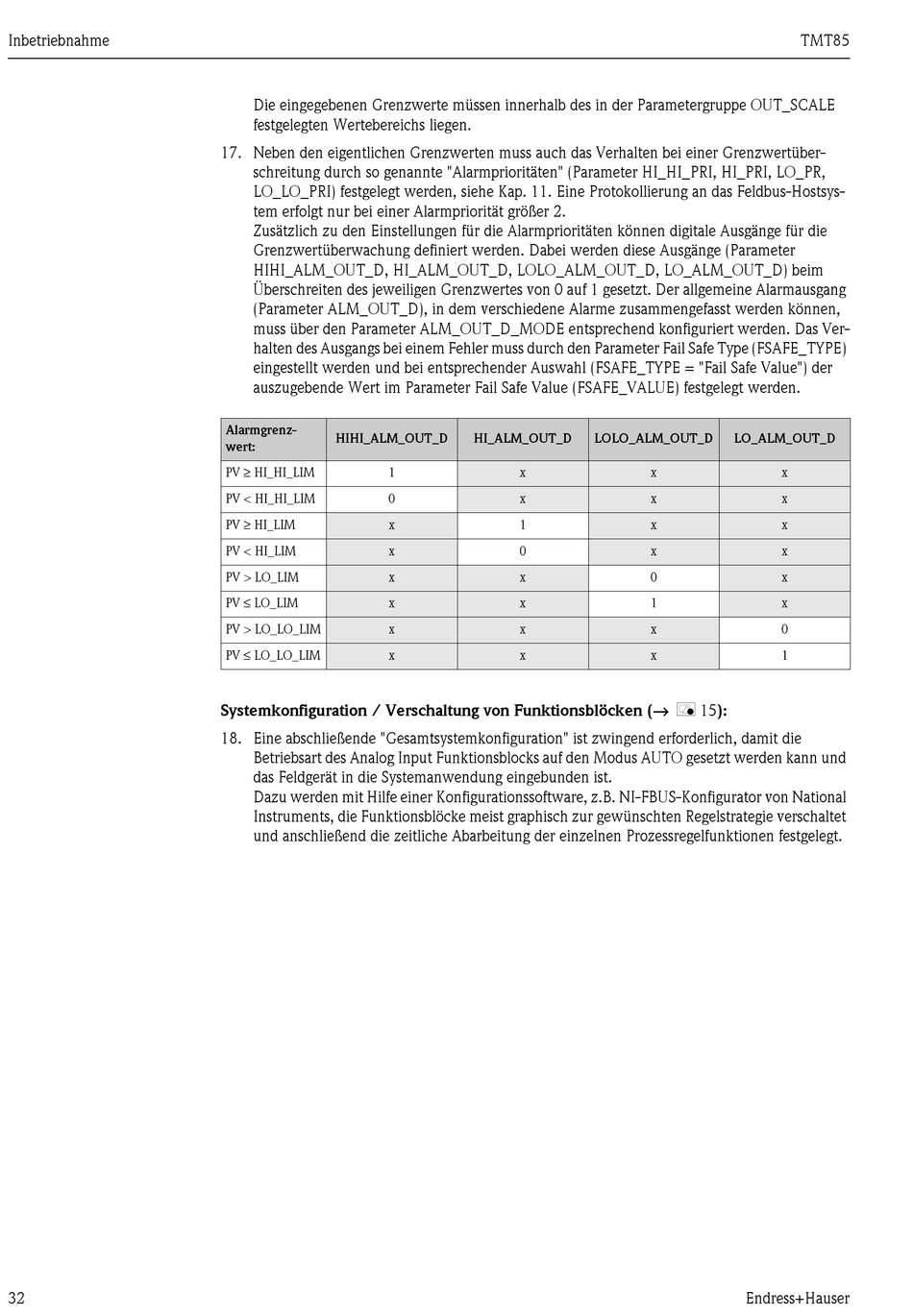

Die eingegebenen Grenzwerte müssen innerhalb des in der Parametergruppe OUT_SCALE
festgelegten Wertebereichs liegen.
17. Neben den eigentlichen Grenzwerten muss auch das Verhalten bei einer Grenzwertüber-
schreitung durch so genannte "Alarmprioritäten" (Parameter HI_HI_PRI, HI_PRI, LO_PR,
LO_LO_PRI) festgelegt werden, siehe Kap. 11. Eine Protokollierung an das Feldbus-Hostsys-
tem erfolgt nur bei einer Alarmpriorität größer 2.
Zusätzlich zu den Einstellungen für die Alarmprioritäten können digitale Ausgänge für die
Grenzwertüberwachung definiert werden. Dabei werden diese Ausgänge (Parameter
HIHI_ALM_OUT_D, HI_ALM_OUT_D, LOLO_ALM_OUT_D, LO_ALM_OUT_D) beim
Überschreiten des jeweiligen Grenzwertes von 0 auf 1 gesetzt. Der allgemeine Alarmausgang
(Parameter ALM_OUT_D), in dem verschiedene Alarme zusammengefasst werden können,
muss über den Parameter ALM_OUT_D_MODE entsprechend konfiguriert werden. Das Ver-
halten des Ausgangs bei einem Fehler muss durch den Parameter Fail Safe Type (FSAFE_TYPE)
eingestellt werden und bei entsprechender Auswahl (FSAFE_TYPE = "Fail Safe Value") der
auszugebende Wert im Parameter Fail Safe Value (FSAFE_VALUE) festgelegt werden.
Alarmgrenz-
HIHI_ALM_OUT_D
wert:
PV ≥ HI_HI_LIM
1
PV < HI_HI_LIM 0
PV ≥ HI_LIM
x
PV < HI_LIM x
PV > LO_LIM x
PV ≤ LO_LIM
x
PV > LO_LO_LIM x
PV ≤ LO_LO_LIM
x
Systemkonfiguration / Verschaltung von Funktionsblöcken (→ å 15):
18. Eine abschließende "Gesamtsystemkonfiguration" ist zwingend erforderlich, damit die
Betriebsart des Analog Input Funktionsblocks auf den Modus AUTO gesetzt werden kann und
das Feldgerät in die Systemanwendung eingebunden ist.
Dazu werden mit Hilfe einer Konfigurationssoftware, z.B. NI-FBUS-Konfigurator von National
Instruments, die Funktionsblöcke meist graphisch zur gewünschten Regelstrategie verschaltet
und anschließend die zeitliche Abarbeitung der einzelnen Prozessregelfunktionen festgelegt.
HI_ALM_OUT_D LOLO_ALM_OUT_D
x
x
1
0
x
x
x
x
TMT85
LO_ALM_OUT_D
x x
x x
x x
x x
0 x
1 x
x 0
x 1
