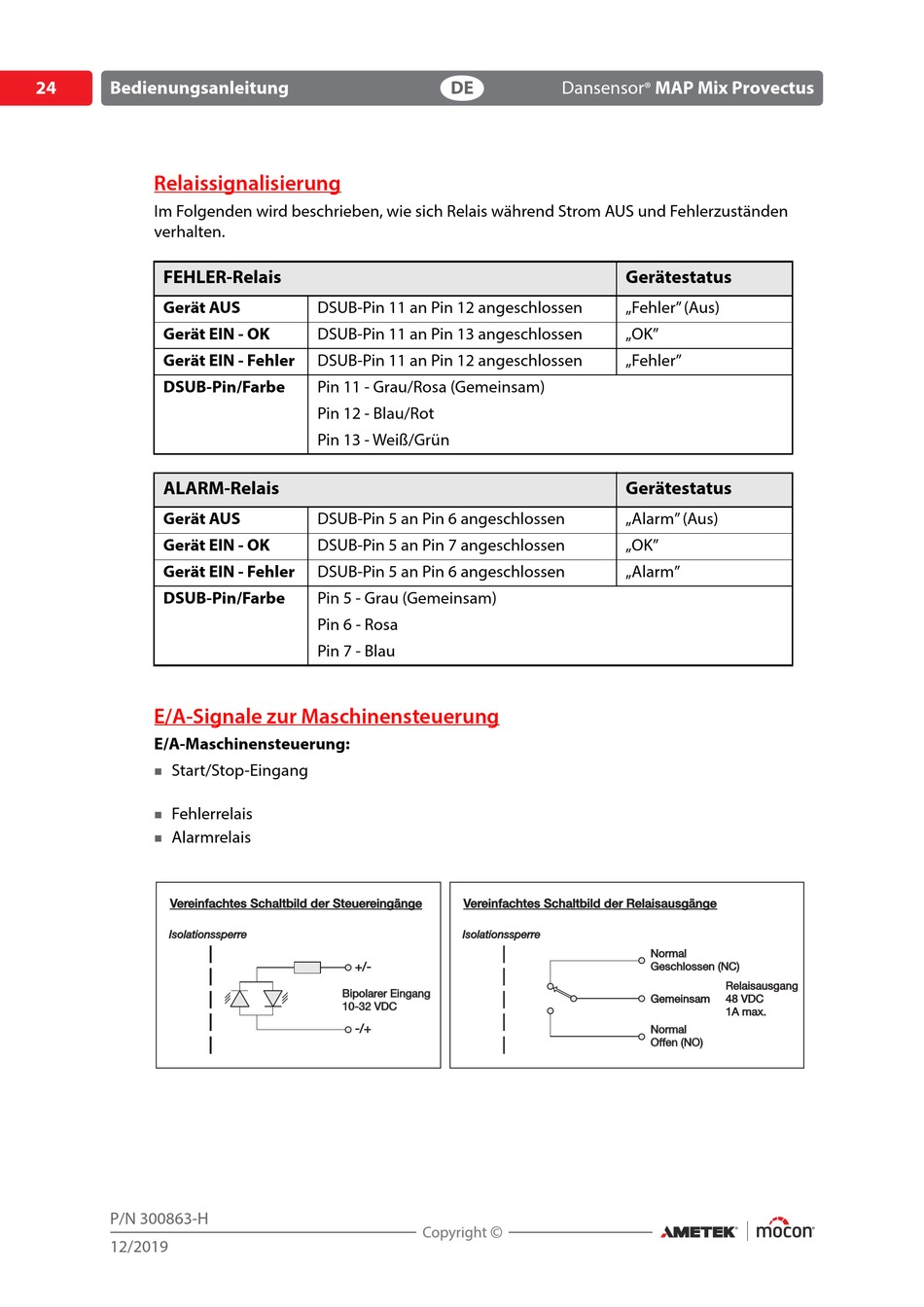

Relaissignalisierung
Im Folgenden wird beschrieben, wie sich Relais während Strom AUS und Fehlerzuständen
verhalten.
FEHLER-Relais
Gerät AUS
Gerät EIN - OK
Gerät EIN - Fehler
DSUB-Pin/Farbe
ALARM-Relais
Gerät AUS
Gerät EIN - OK
Gerät EIN - Fehler
DSUB-Pin/Farbe
E/A-Signale zur Maschinensteuerung
E/A-Maschinensteuerung:
Start/Stop-Eingang
Fehlerrelais
Alarmrelais
Vereinfachtes Schaltbild der Steuereingänge
Isolationssperre
P/N 300863-H
12/2019
DE
DSUB-Pin 11 an Pin 12 angeschlossen
DSUB-Pin 11 an Pin 13 angeschlossen
DSUB-Pin 11 an Pin 12 angeschlossen
Pin 11 - Grau/Rosa (Gemeinsam)
Pin 12 - Blau/Rot
Pin 13 - Weiß/Grün
DSUB-Pin 5 an Pin 6 angeschlossen
DSUB-Pin 5 an Pin 7 angeschlossen
DSUB-Pin 5 an Pin 6 angeschlossen
Pin 5 - Grau (Gemeinsam)
Pin 6 - Rosa
Pin 7 - Blau
Vereinfachtes Schaltbild der Relaisausgänge
Isolationssperre
+/-
Bipolar
Bipolar
er
er
Eingang
Eingang
10-32 VDC
10-32 VDC
-/+
Dansensor
MAP Mix Provectus
®
Gerätestatus
„Fehler" (Aus)
„OK"
„Fehler"
Gerätestatus
„Alarm" (Aus)
„OK"
„Alarm"
Normal
Normal
Geschlossen (NC)
Geschlossen (NC)
Relaisausgang
Relaisausgang
Gemeinsam
48 VDC
48 VDC
1A max.
1A max.
Normal
Normal
Offen (NO)
Offen (NO)
