24
Bedienungsanleitung

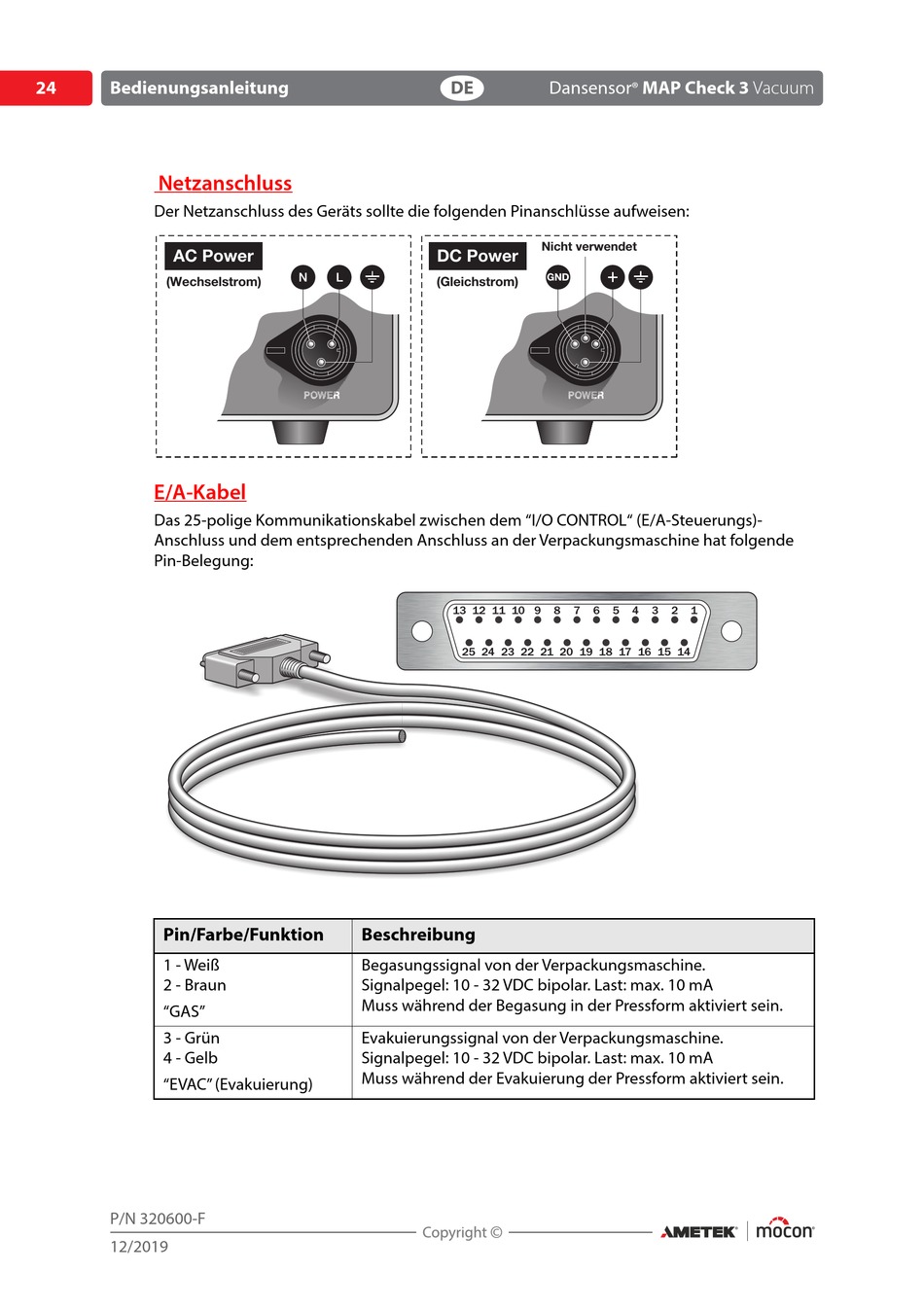

Netzanschluss
Der Netzanschluss des Geräts sollte die folgenden Pinanschlüsse aufweisen:
AC Power
(
Wechselstrom
E/A-Kabel
Das 25-polige Kommunikationskabel zwischen dem "I/O CONTROL" (E/A-Steuerungs)-
Anschluss und dem entsprechenden Anschluss an der Verpackungsmaschine hat folgende
Pin-Belegung:
Pin/Farbe/Funktion
1 - Weiß
2 - Braun
"GAS"
3 - Grün
4 - Gelb
"EVAC" (Evakuierung)
P/N 320600-F
12/2019
N
L
)
Beschreibung
Begasungssignal von der Verpackungsmaschine.
Signalpegel: 10 - 32 VDC bipolar. Last: max. 10 mA
Muss während der Begasung in der Pressform aktiviert sein.
Evakuierungssignal von der Verpackungsmaschine.
Signalpegel: 10 - 32 VDC bipolar. Last: max. 10 mA
Muss während der Evakuierung der Pressform aktiviert sein.
DE
Dansensor
Nicht verwendet
DC Power
GND
(
Gleichstrom
)
13
12
11
10
9
8
7
6
25
24
23
22
21
20
19
18
MAP Check 3 Vacuum
®
5
4
3
2
1
17
16
15
14
