5.2 Einbau des Gerätes
Zur ordnungsgemäßen Installation des Gerätes sind die folgenden Anweisungen zu befol-
gen:
1.
Dichtring zwischen den geflanschten Stutzen und den Flansch des Gerätes setzen
(zunächst prüfen, ob die Dichtungssitze auf den Flanschen sauber sind).
2. Gerät an den Stutzen heranführen und die Thermoelemente oder das Thermoele-
mentbündel in den Stutzen einführen. Darauf achten, dass sich die Thermoelemente
des Bündels nicht miteinander verheddern oder sich verformen.
3.
Schrauben ein Stück in die dafür vorgesehenen Bohrlöcher auf dem Flansch einfüh-
ren und mit den Muttern leicht anziehen. Hierzu einen geeigneten Schraubenschlüs-
sel verwenden - noch nicht vollständig festziehen.
4.
Schrauben nun ganz in die Bohrlöcher auf dem Flansch einführen und mit einem
passenden Werkzeug über Kreuz festziehen (d. h. kontrolliertes Festziehen nach gel-
tenden Standards).
1.
2.
.
3
4.
Montage

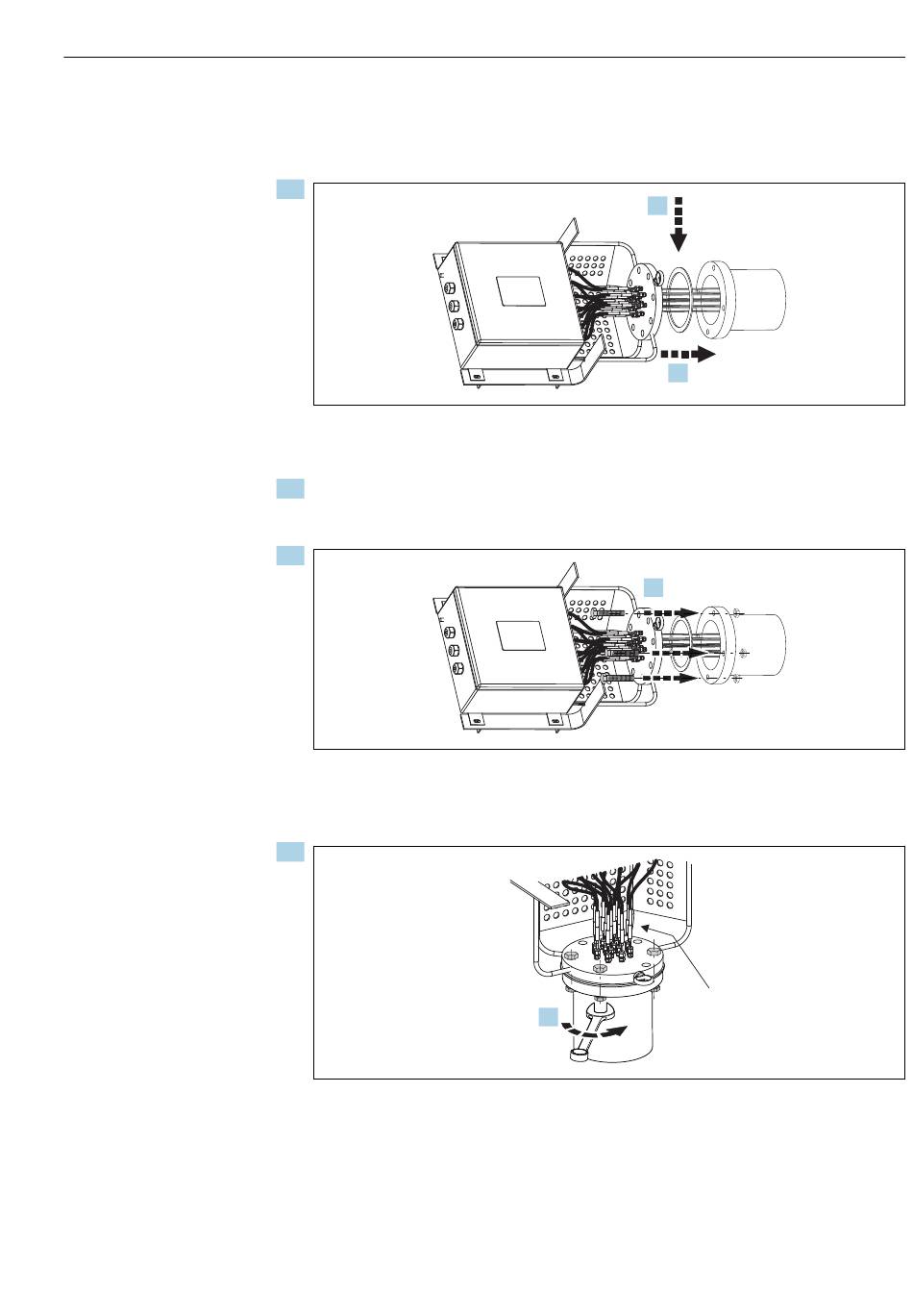

A0028369
A0028370
A0028374
