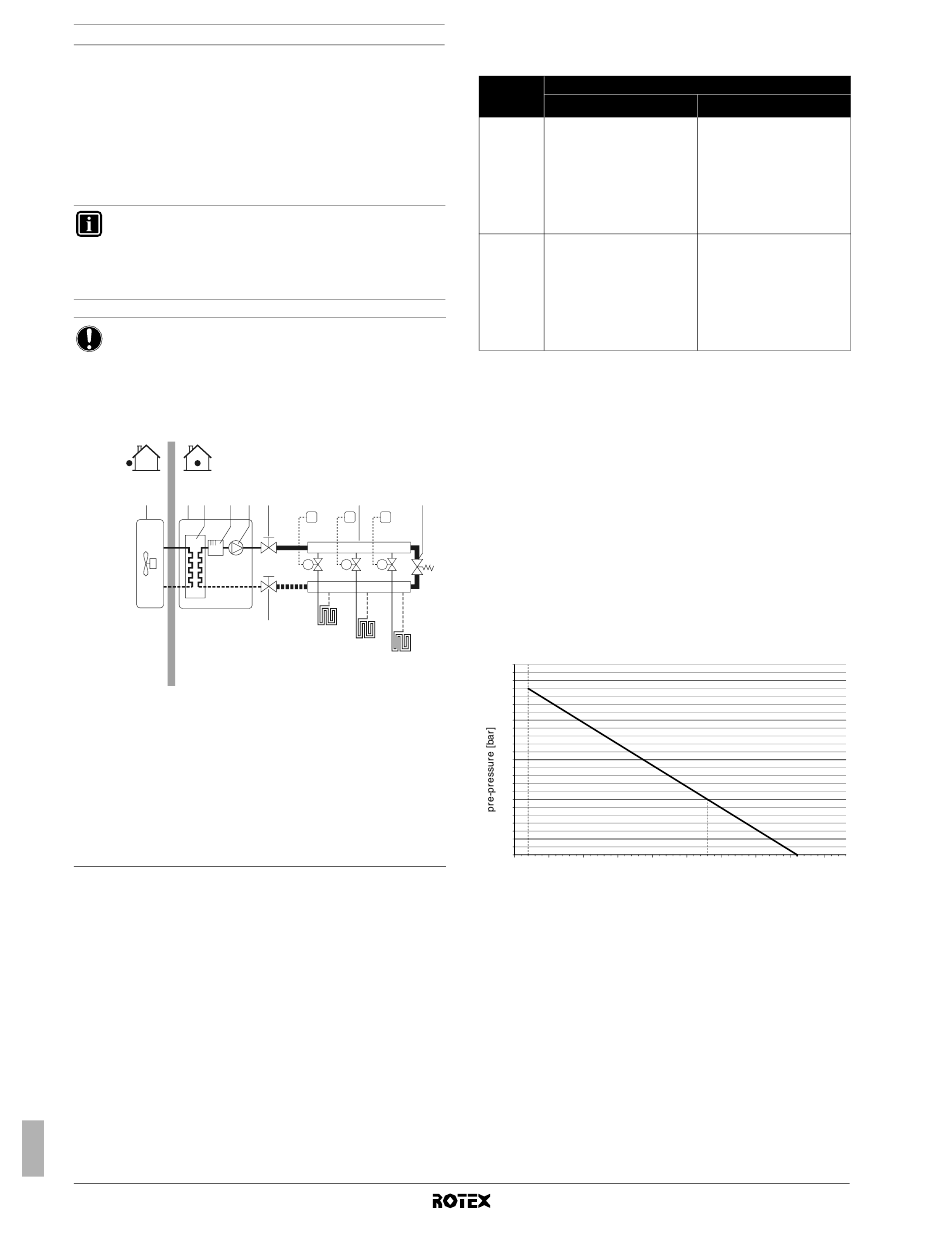

Kontrola objemu vody a před-tlaku expanzní nádoby
Jednotka je vybavena expanzní nádobou o objemu 10 litrů s výchozím
předběžným tlakem 1 bar.
K zajištění řádného provozu jednotky musí být expanzní nádoba
nastavena a musí být zkontrolován maximální a minimální objem vody.
1
Zkontrolujte, zda minimální objem vody v instalaci při vyloučení
vnitřního objemu vody ve vnitřní jednotce je alespoň 20 l
minimum. Informace o vnitřním objemu vody ve vnitřní jednotce
naleznete v části "12. Technická specifikace" na straně 50.
INFORMACE
U většiny aplikací lze s tímto minimálním objemem vody
dosáhnout uspokojivých výsledků.
V kritických procesech nebo v prostorách s vysokou
tepelnou zátěží však může být třeba větší množství vody.
POZNÁMKA
Je-li cirkulace v jednotlivých smyčkách na vyhřívání
prostorů řízena dálkově ovládanými ventily, je důležité
tento minimální objem vody dodržet i v případě uzavření
všech ventilů.
Příklad
1
2
3
4
5
1 Venkovní jednotka
2 Vnitřní jednotka
3 Tepelný výměník
4 Záložní topení
5 Čerpadlo
6 Uzavírací ventil
7 Kolektor (místní dodávka)
8 Obtokový ventil (místní dodávka)
FHL1...3 Smyčka podlahového vytápění
T1...3 Příslušný pokojový termostat (volitelný)
M1...3 Příslušný motorem řízený ventil pro ovládání
smyčky podlahového vytápění (místní
dodávka)
2
Pomocí tabulky dole rozhodněte, zda není třeba upravit
předběžný tlak expanzní nádoby.
Instalační návod
16
All manuals and user guides at all-guides.com
6
7
8
T1
T2
T3
M1
M2
M3
6
FHL1
FHL2
FHL3
3
Pomocí níže uvedené tabulky a pokynů zkontrolujte, zda
celkový objem vody v instalaci je nižší, než maximální povolený
objem vody.
Výškový
rozdíl
(a)
instalace
≤280 l
Není třeba žádná změna
≤7 m
předběžného tlaku.
Nutné akce:
• Předběžný tlak musí být
zvýšen, výpočet viz "Výpočet
předběžného tlaku v
>7 m
expanzní nádobě".
• Zkontrolujte, zda je objem
vody nižší než maximální
povolený objem vody
(použijte dále uvedený graf).
(a) Výškový rozdíl instalace: výškový rozdíl (m) mezi nejvyšším bodem vodního
okruhu a vnitřní jednotkou. Pokud je vnitřní jednotka instalována v nejvyšším
bodě systému, považuje se výškový rozdíl za nulový (0 m).
Výpočet předběžného tlaku v expanzní nádobě
Předběžný tlak (Pg), který je třeba nastavit, závisí na maximálním
výškovém rozdílu systému (H) a vypočítá se následovně:
Pg=(H/10+0,3) bar
Kontrola maximálního přípustného objemu vody
Při stanovení maximálního přípustného objemu vody v celém, okruhu
postupujte takto:
1
U vypočítaného předběžného tlaku (Pg) určete odpovídající
maximální objem vody pomocí grafu uvedeného dále.
2
Zkontrolujte, zda je celkový objem vody v celém vodním okruhu
nižší než daná hodnota.
Jestliže tomu tak není, expanzní nádoba uvnitř vnitřní jednotky je pro
daný systém příliš malá.
2.5
2
1.5
1
0.5
0.3
0
50
100
150
200
2 0
maximum water volume [l]
pre-pressure
= předběžný tlak
maximum water volume
= maximální objem vody
Příklad 1
Jednotka je instalována 5 m pod nejvyšším bodem vodního okruhu.
Celkový objem vody ve vodním okruhu je 100 l.
V tomto příkladu není třeba provádět žádné další úpravy.
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
Objem vody
>280 l
Nutné akce:
• Předběžný tlak musí být
snížen, výpočet viz "Výpočet
předběžného tlaku v
expanzní nádobě".
• Zkontrolujte, zda je objem
vody nižší než maximální
povolený objem vody
(použijte dále uvedený graf).
Expanzní nádoba jednotky je
pro daný systém příliš malá.
250
300
350
400
450
RKHBH/X016BB
4PW62576-3 – 10.2010
