4. A
CCESSOIRES

4.1. Accessoires geleverd bij de binnenunit

Zie afbeelding 1
1 Montagehandleiding
2 Gebruiksaanwijzing
3 Afsluiter
4 Zelfklever bedradingsschema (binnenkant deksel
binnenunit)
5 Bevestigingsschroef deksel binnenunit
6 Thermistor + aansluitdraad (12 m)
5. O
VERZICHT VAN DE BINNENUNIT

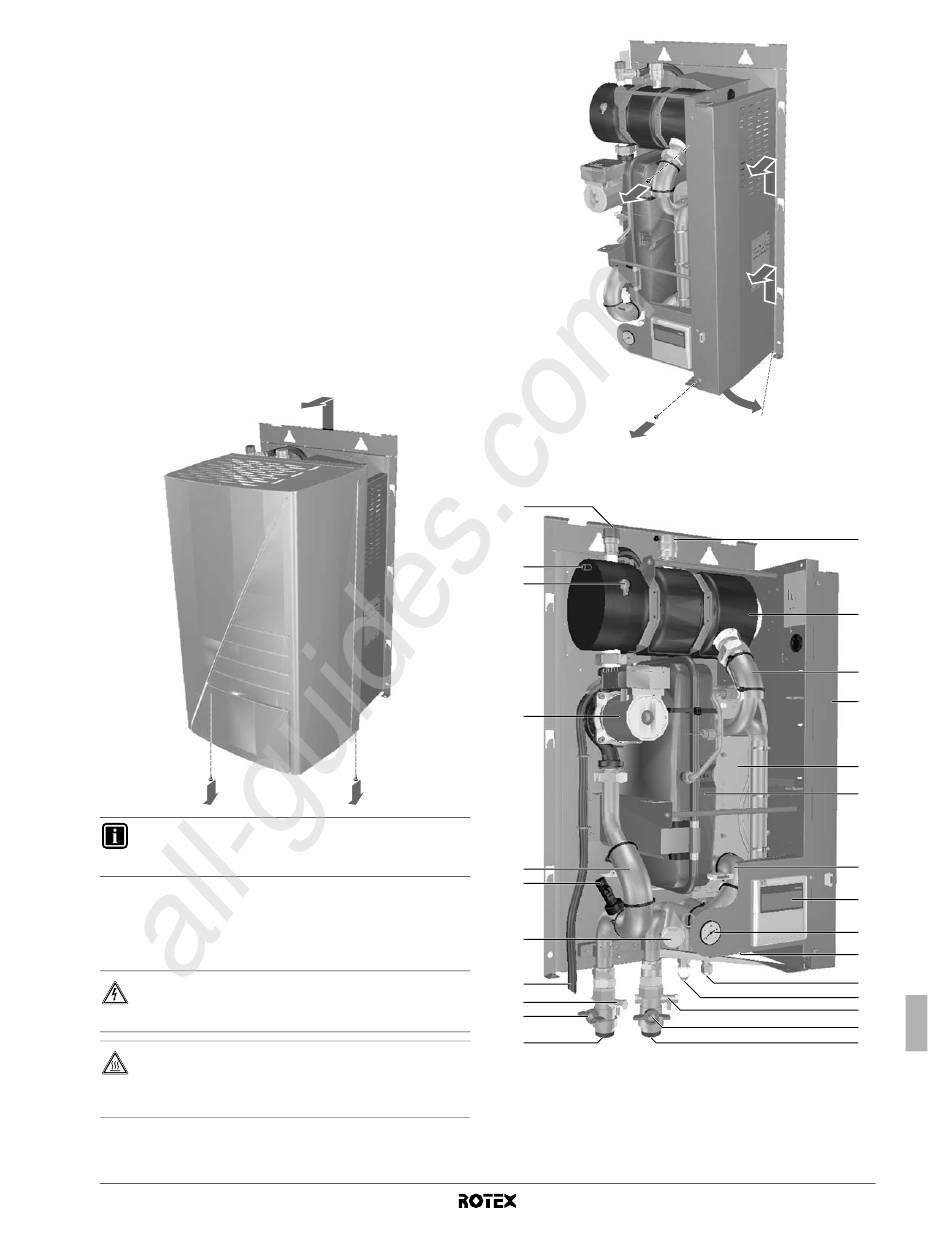

5.1. Binnenunit openen

■
De frontklep op het deksel van de binnenunit biedt toegang tot
de manometer en de gebruikersinterface.
■
Het deksel van de binnenunit kan worden verwijderd door de
2 schroeven onderaan te verwijderen en het deksel los te haken.
INFORMATIE
Bevestig het deksel met de schroeven wanneer u het
monteert (de schroeven zitten bij de accessoires).
■
Om toegang te krijgen tot de componenten van de schakelkast –
bijv. om de lokale bedrading aan te sluiten – kan het
servicepaneel van de schakelkast worden verwijderd. Draai
daartoe de schroeven op de voorkant los en haak het
servicepaneel van de schakelkast los.
GEVAAR: ELEKTRISCHE SCHOK
Zie "2. Algemene voorzorgsmaatregelen voor veiligheid"
op pagina 2.
GEVAAR: LEIDINGEN EN INTERNE ONDERDELEN
NIET AANRAKEN
Zie "2. Algemene voorzorgsmaatregelen voor veiligheid"
op pagina 2.
RKHBH/X016BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62576-2 – 10.2010
All manuals and user guides at all-guides.com
1 1
1

5.2. Hoofdcomponenten

20
19
18
17
3
16
14
21
13
10
12
3 3
3
3
2
1
2
3
4
5
6
3
7
15
3
8
9
13
10
11
