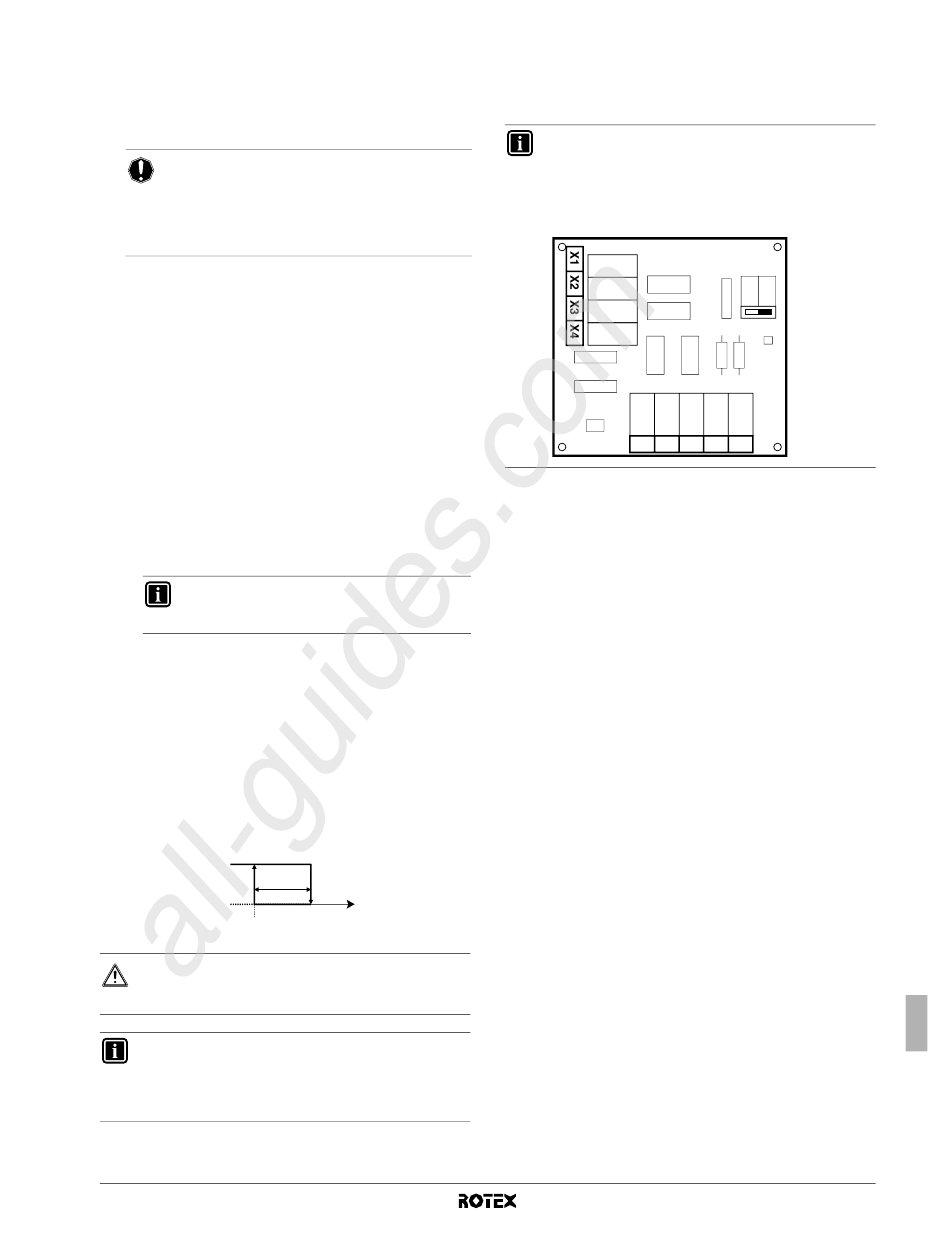

Rotex RKHBH016BB3V3 Installationsanleitung Seite 41

[E] Anzeige von Geräteinformationen
■ [E-00] Anzeige der Software-Version (Beispiel: 23)
■ [E-01] Anzeige der EEPROM-Version (Beispiel: 23)
■ [E-02] Anzeige der Modellnummer bzw. -kennung (Beispiel: 11)
■ [E-03] Anzeige der Temperatur der Kältemittelflüssigkeit
■ [E-04] Anzeige der Wassertemperatur am Einlass
HINWEIS
Die Anzeigen [E-03] und [E-04] werden nicht
fortlaufend aktualisiert. Die Anzeige der Temperatur-
angaben wird erst dann aktualisiert, wenn Sie erneut
durch die ersten Codes der bauseitig festzulegenden
Einstellparameter gehen.
[F] Setup von Optionen
Pumpenbetrieb
Die bauseitigen Einstellungen für den Pumpenbetrieb beziehen sich
nur dann auf die Logik des Pumpenbetriebs, wenn der DIP-Schalter
SS2-3 auf OFF gestellt ist.
Ist der Pumpenfunktion deaktiviert, stellt die Pumpe ihren Betrieb ein,
wenn die Außentemperatur über den durch [4-02] festgelegten Wert
steigt oder unter den durch [F-01] festgelegten Wert sinkt. Ist die
Pumpenfunktion aktiviert, kann die Pumpe bei allen Außen-
temperaturen arbeiten. Siehe "8.3. Konfiguration des Pumpenbetriebs"
auf Seite 24.
■ [F-00] Pumpenbetrieb: Bestimmt, ob die Pumpenfunktion
aktiviert ist (1) oder deaktiviert (0).
Erlaubnis für Raumkühlung
■ [F-01] Temperatur, ab der Raumkühlung zugelassen wird:
Bestimmt die Außentemperatur, bei deren Unterschreiten
Raumkühlung ausgeschaltet wird.
INFORMATION
Diese Funktion gilt nur für RKHBX, wenn
Raumkühlung ausgewählt ist.
Steuerung der Bodenplatten-Heizung
Gilt nur für Installationen mit einer RRLQ-Außeneinheit oder wenn
die optionale Bodenplatten-Heizung installiert ist.
■ [F-02] Bodenplatten-Heizung EIN-Temperatur: Bestimmt die
Außentemperatur, bei deren Unterschreiten die Inneneinheit
die Bodenplatten-Heizung aktiviert, damit sich an der
Bodenplatte der Außeneinheit kein Eis bilden kann, wenn die
Außentemperatur entsprechend niedrig ist.
■ [F-03] Bodenplatten-Heizung
Unterschied zischen den Werten für Bodenplatten-Heizung
EIN-Temperatur und Bodenplatten-Heizung AUS-Temperatur.
Bodenplatten-Heizung
ON
[F-03]
OFF
[F-02]
T Außentemperatur
A
VORSICHT
Die Bodenplatten-Heizung wird von X14A gesteuert.
Achten Sie darauf, dass [F-04] korrekt eingestellt wird.
INFORMATION
Die Bodenplatten-Heizung am RRLQ_CA wird intern von
der Platine der Außeneinheit gesteuert. Die bauseitigen
Einstellungen [F-02] und [F-03] gelten für diese Einheit
nicht.
RKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62576-1 – 10.2010
All manuals and user guides at all-guides.com
Hysterese: Bestimmt den
T
A
Funktionalität von X14A
■ [F-04] Funktionalität von X14A: Bestimmt, ob die Logik von
X14A dem Ausgangssignal für das Modell des Solar-
Zusatzes RKHBH/X_AA/AB (0) folgt oder ob die Logik von
X14A dem Ausgangssignal für die Bodenplatten-Heizung
folgt (1).
INFORMATION
Unabhängig von der bauseitigen Einstellung [F-04] folgt
der Kontakt X3-X4
Ausgangssignals für das Modell des Solar-Zusatzes. Die
Schemazeichnung unten zeigt, wo sich dieser Kontakt
befindet.
X2M
X1M
YC Y1 Y2 Y3 Y4
(EKRP1HB) der Logik des
OFF ON
SS1
Installationsanleitung
39
