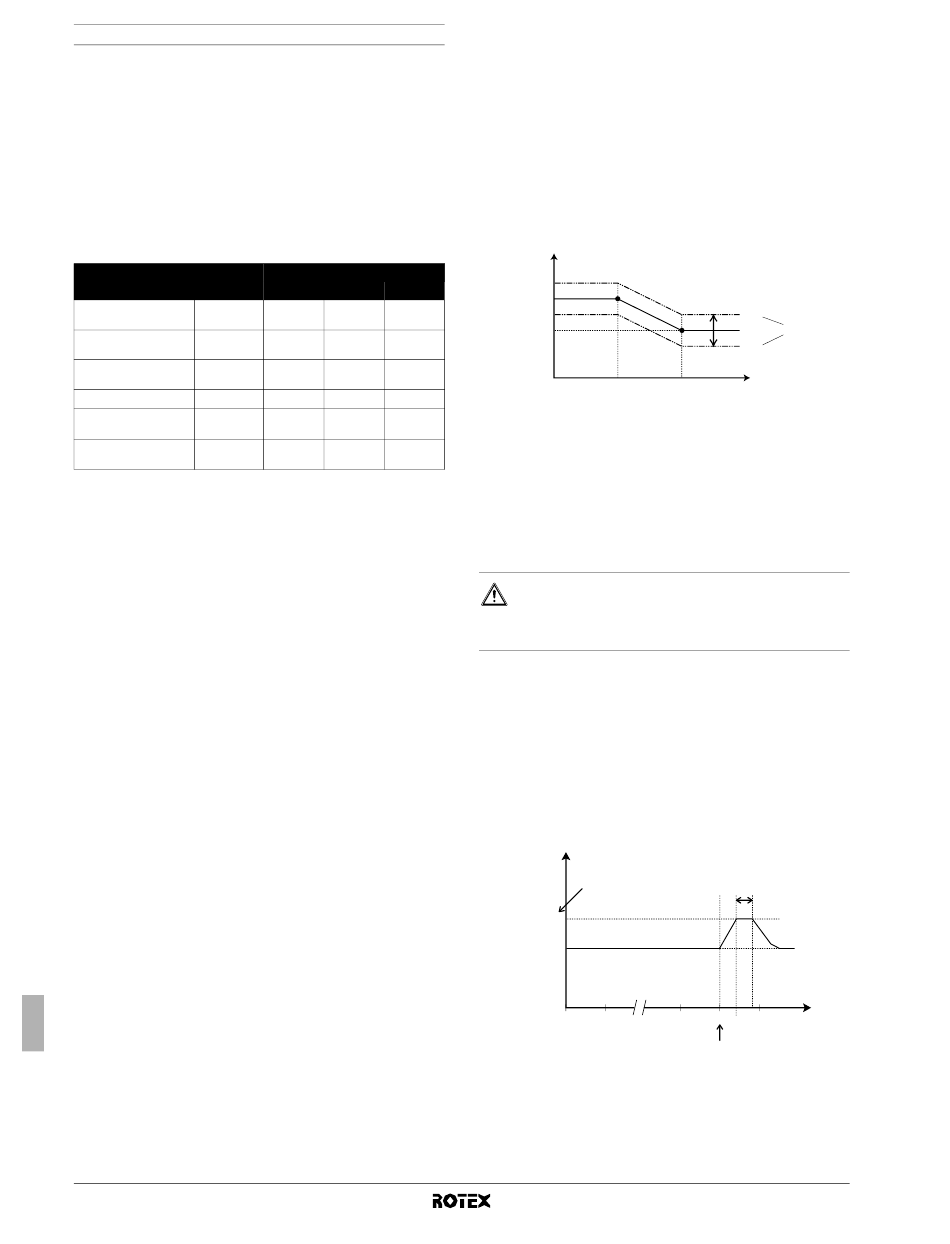

Gedetailleerde beschrijving

[0] Toegangsniveau van de gebruiker
Indien nodig kunnen sommige knoppen van de gebruikersinterface
voor de gebruiker geblokkeerd worden.
Er zijn drie beschikbare toegangsniveaus (zie onderstaande tabel).
Schakelen tussen niveau 1 en niveau 2/3 doet u door gelijktijdig op
de pfi- en pfj-knop te drukken, onmiddellijk gevolgd
door gelijktijdig op de s- en ba-knop te drukken, en deze
4 knoppen gedurende minstens 5 seconden ingedrukt te houden (in
de normale stand). Er verschijnt geen aanduiding op de gebruikers-
interface. Wanneer niveau 2/3 is geselecteerd, wordt het actuele
toegangsniveau - ofwel niveau 2 ofwel niveau 3 - bepaald door
lokale instelling [0-00].
Knop
Knop geluidsarme
s
stand
Knop weersafhankelijk
ba
instelpunt
In-/uitschakelknop
pr
weektimer
<
Programmeerknop
pfi
Tijdinstelknoppen
pfj
Knop inspectie/
z
testwerking
[1] Weersafhankelijk instelpunt
De lokale instellingen van het weersafhankelijk instelpunt bepalen de
parameters voor de weersafhankelijke werking van de unit. Wanneer
de weersafhankelijke werkingsstand is geactiveerd, wordt de water-
temperatuur automatisch bepaald op basis van de buiten-
temperatuur: lage buitentemperaturen zorgen voor warmer water en
omgekeerd. In de weersafhankelijke werking kan de gebruiker de
doeltemperatuur van het water met maximaal 5°C verhogen of
verlagen. Zie de gebruiksaanwijzing voor meer informatie over de
weersafhankelijke werking.
■
Lokale instellingen voor verwarmen
■ [1-00] Lage omgevingstemperatuur (Lo_A): lage buiten-
temperatuur.
■ [1-01] Hoge omgevingstemperatuur (Hi_A): hoge buiten-
temperatuur.
■ [1-02] Instelpunt bij lage omgevingstemperatuur (Lo_Ti): de
doeltemperatuur van
buitentemperatuur gelijk is aan of daalt onder de lage
omgevingstemperatuur (Lo_A).
Merk op dat de Lo_Ti-waarde groter dient te zijn dan Hi_Ti,
omdat voor lage buitentemperaturen (nl. Lo_A) warmer water
is vereist.
■ [1-03] Instelpunt bij hoge omgevingstemperatuur (Hi_Ti): de
doeltemperatuur van
buitentemperatuur gelijk is aan of hoger stijgt dan de hoge
omgevingstemperatuur (Hi_A).
Merk op dat de Hi_Ti-waarde lager dient te zijn dan Lo_Ti,
omdat voor warmere buitentemperaturen (nl. Hi_A) minder
warm water volstaat.
■
Lokale instellingen voor koelen
■ [1-05] Weerafhankelijk voor koelfunctie inschakelen (1)/
uitschakelen (0)
■ [1-06]
Lage omgevingstemperatuur
buitentemperatuur.
■ [1-07]
Hoge omgevingstemperatuur
buitentemperatuur.
Montagehandleiding
27
All manuals and user guides at all-guides.com
Toegangsniveau
1 2 3
bruikbaar - -
bruikbaar - -
bruikbaar bruikbaar -
bruikbaar - -
bruikbaar - -
bruikbaar - -
het uitlaatwater wanneer de
het uitlaatwater wanneer de
(Lo2_A): lage
(Hi2_A): hoge
■ [1-08] Instelpunt bij lage omgevingstemperatuur (Lo2_Ti: de
doeltemperatuur van het uitlaatwater wanneer de buiten-
temperatuur gelijk is aan of lager daalt dan de lage
omgevingstemperatuur (Lo2_A).
Merk op dat de Lo2_Ti-waarde hoger dient te zijn dan
Hi2_Ti, omdat voor lage buitentemperaturen (nl. Lo2_A)
minder koud water volstaat.
■ [1-09] Instelpunt bij hoge omgevingstemperatuur (Hi2_Ti): de
doeltemperatuur van het uitlaatwater wanneer de buiten-
temperatuur gelijk is aan of hoger stijgt dan de hoge
omgevingstemperatuur (Hi2_A).
Merk op dat de Hi2_Ti-waarde lager dient te zijn dan Lo2_Ti,
omdat voor warmere buitentemperaturen (nl. Hi2_A) kouder
water is vereist.
T t
Lo_Ti
Lo2_Ti
Hi_Ti
Hi2_Ti
Lo_A
Lo2_A
T Doeltemperatuur water
t
T Omgevings(buiten)temperatuur
A
Shift value Omschakelwaarde
[2] Desinfecteringsfunctie
Alleen van toepassing op installaties met een tank voor warm water
voor huishoudelijk gebruik.
De desinfecteringsfunctie desinfecteert de tank voor warm water voor
huishoudelijk gebruik door het water voor huishoudelijk gebruik
regelmatig tot op een bepaalde temperatuur te verwarmen.
VOORZICHTIG
De lokale instellingen van de desinfecteringsfunctie
moeten worden geconfigureerd door de installateur in
overeenstemming met de toepasbare wetgeving.
■ [2-00] Werkingsinterval: dag(en) van de week waarop het
warm water voor huishoudelijk gebruik moet worden
verwarmd.
■ [2-01] Status: bepaalt of de desinfecteringsfunctie aan (1) of
uit (0) staat.
■ [2-02] Starttijd: tijdstip van de dag waarop het warm water
voor huishoudelijk gebruik moet worden verwarmd.
■ [2-03] Instelpunt: te bereiken hoge watertemperatuur.
■ [2-04]
Interval: tijd gedurende
temperatuur moet behouden blijven.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T Temperatuur warm water voor huishoudelijk gebruik
DHW
T Instelpunt gebruikerstemperatuur (ingesteld op de
U
gebruikersinterface)
T Instelpunt hoge temperatuur [2-03]
H
t Tijd
Binnenunit voor lucht-water-warmtepompsysteem
+ 05
00 Shift value
- 05
Hi_A T A
Hi2_A
welke de ingestelde
[2-04]
22.00 23.00 24.00 t
[2-02]
RKHBH/X016BB
