5.2. Componenti principali

20
19
18
17
3
16
14
21
13
10
12
RKHBH/X016BB
Unità interna per sistema a pompe di calore aria acqua
4PW62576-1 – 10.2010
All manuals and user guides at all-guides.com
3 3
3
3
2
1
2
3
4
5
6
3
7
15
3
8
9
13
10
11

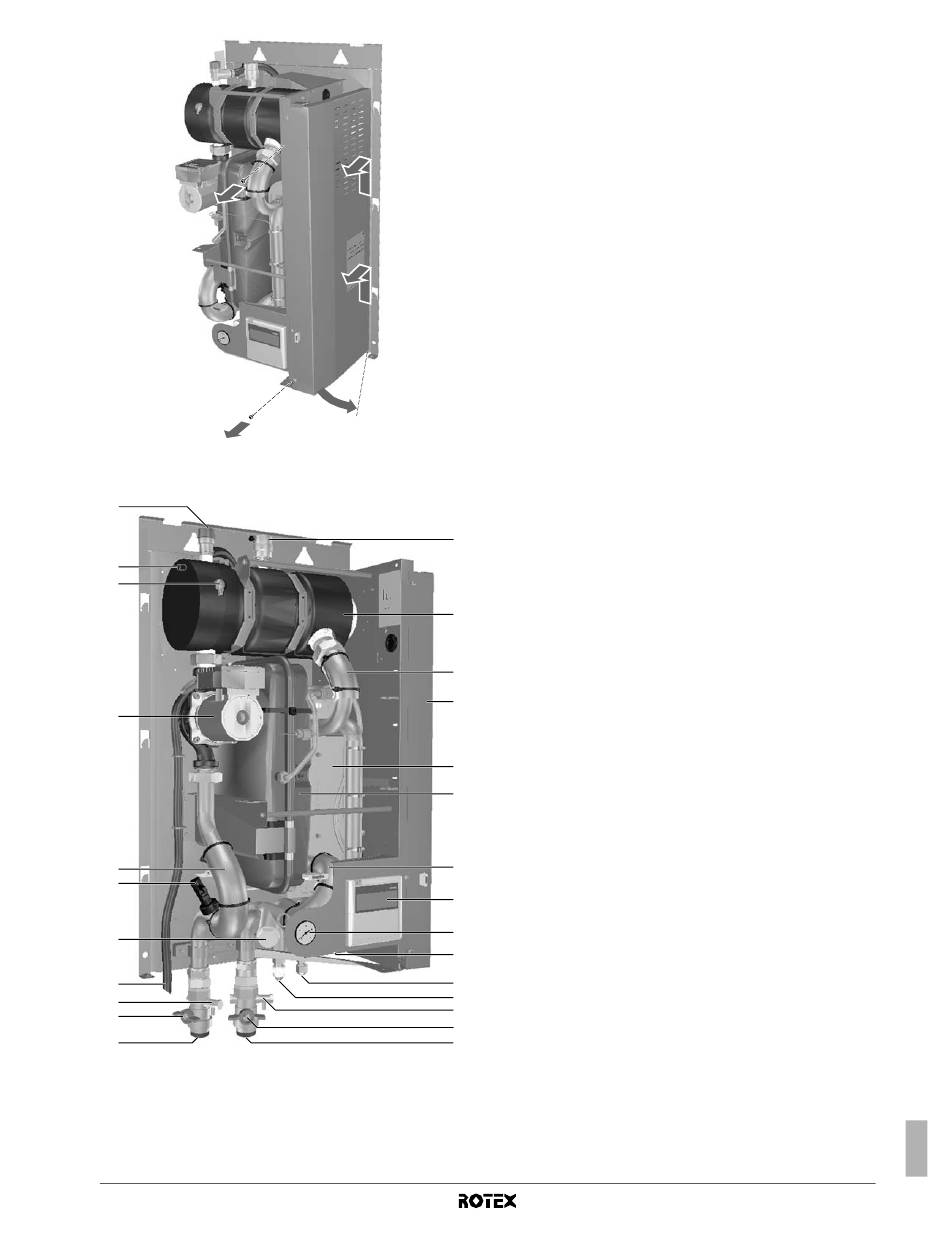

1. Valvola di spurgo aria
L'aria restante nel sistema idraulico del refrigeratore viene
automaticamente eliminata attraverso la valvola di spurgo
dell'aria.
2. Riscaldatore di riserva
Il riscaldatore di riserva è costituito da un elemento riscaldante
elettrico nel serbatoio del riscaldatore di riserva che aumenta la
capacità di riscaldamento per il circuito idraulico, se la capacità
di riscaldamento dell'unità esterna è insufficiente a causa di
temperature esterne ridotte.
3. Sensori di temperatura
Quattro sensori di temperatura determinano la temperatura
dell'acqua e del refrigerante in punti diversi del circuito idraulico.
4. Quadro elettrico
Il quadro elettrico contiene i componenti elettrici ed elettronici
principali dell'unità interna.
5. Scambiatore di calore
6. Serbatoio di espansione (10 litri)
7. Interfaccia utente
L'interfaccia dell'utente consente all'installatore e all'utente di
impostare, utilizzare e mantenere l'unità.
8. Attacco del refrigerante liquido
9. Attacco del refrigerante gassoso
10. Valvole di chiusura (accessorio)
Le valvole di chiusura sull'attacco di ingresso e sull'attacco di
uscita dell'acqua consentono l'isolamento del circuito idraulico
dell'unità interna dal circuito idraulico dell'acqua residenziale.
Questo agevola il drenaggio e la sostituzione dei filtri dell'unità
interna.
11. Attacco d'ingresso acqua
12. Attacco d'uscita acqua
13. Valvole di drenaggio e di alimentazione
14. Filtro dell'acqua
Il filtro dell'acqua elimina la sporcizia dall'acqua per evitare
l'eventuale danneggiamento della pompa stessa o il blocco
dell'evaporatore. Il filtro
regolarmente. Vedere il paragrafo "10. Manutenzione e assistenza"
a pagina 45.
15. Manometro
Il manometro consente la lettura della pressione dell'acqua nel
circuito idraulico.
16. Flussostato
Il flussostato controlla il flusso nel circuito idraulico e protegge lo
scambiatore di calore dal congelamento e la pompa dai
danneggiamenti.
17. Pompa
La pompa provoca la circolazione dell'acqua.
18. Protezione termica del riscaldatore di riserva
Il riscaldatore di riserva è dotato di una protezione termica. Essa
interviene quando la temperatura diventa troppo alta.
19. Fusibile termico del riscaldatore di riserva
Il riscaldatore di riserva è dotato di un fusibile termico. Il fusibile
termico si brucia quando la temperatura è troppo alta (superiore
alla temperatura della protezione termica del riscaldatore di
riserva).
20. Valvola di sicurezza
La valvola di sicurezza impedisce una pressione eccessiva
dell'acqua nel circuito idraulico, aprendosi a 3 bar e scaricando
parte dell'acqua.
21. Tubo flessibile della valvola di sicurezza
L'uscita effettiva della valvola di sicurezza. Assicurarsi di fornire
un drenaggio adeguato.
dell'acqua deve essere pulito
