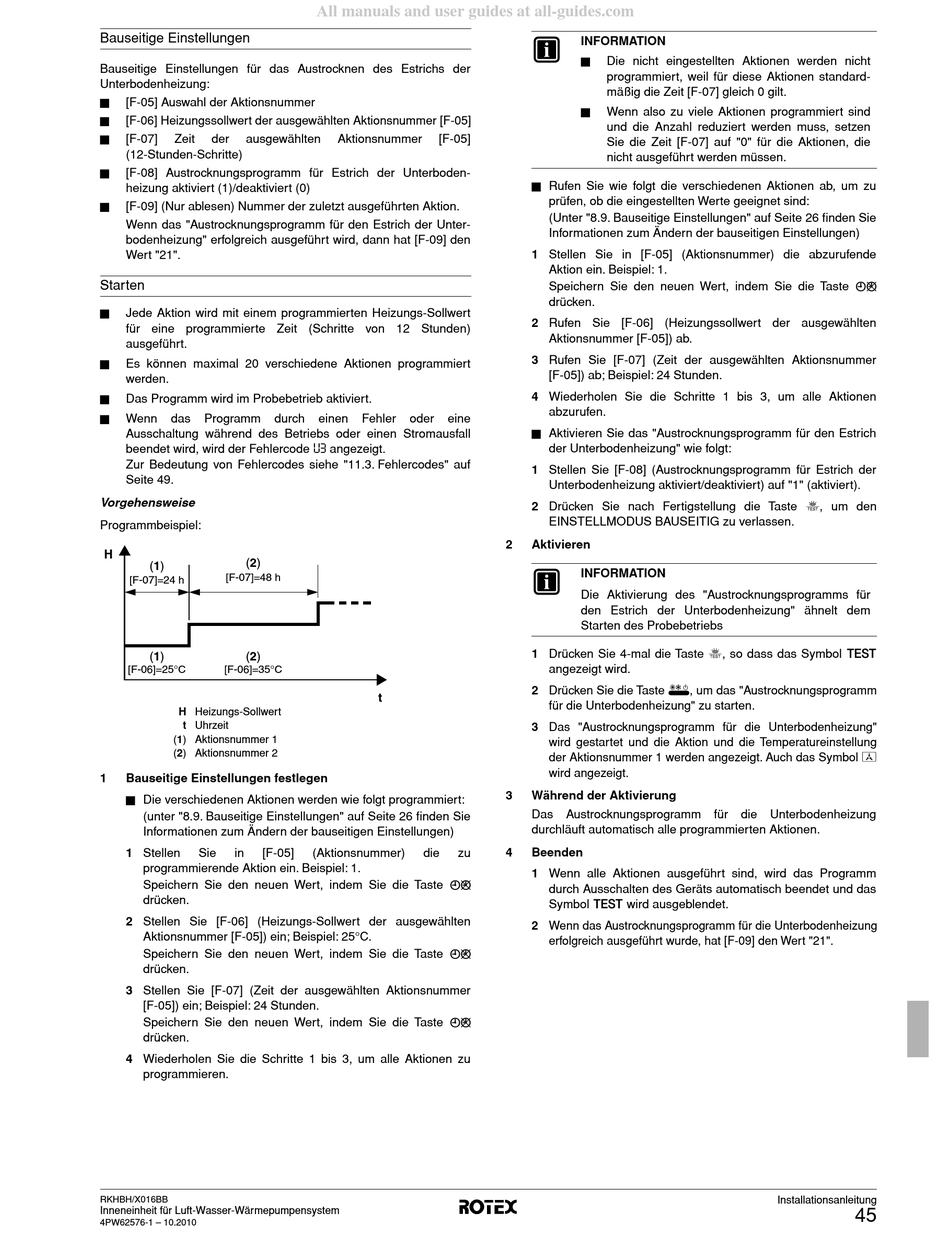

Bauseitige Einstellungen

Bauseitige Einstellungen für das Austrocknen des Estrichs der
Unterbodenheizung:
■
[F-05] Auswahl der Aktionsnummer
■
[F-06] Heizungssollwert der ausgewählten Aktionsnummer [F-05]
■
[F-07] Zeit der ausgewählten
(12-Stunden-Schritte)
■
[F-08] Austrocknungsprogramm für Estrich der Unterboden-
heizung aktiviert (1)/deaktiviert (0)
■
[F-09] (Nur ablesen) Nummer der zuletzt ausgeführten Aktion.
Wenn das "Austrocknungsprogramm für den Estrich der Unter-
bodenheizung" erfolgreich ausgeführt wird, dann hat [F-09] den
Wert "21".

Starten

■
Jede Aktion wird mit einem programmierten Heizungs-Sollwert
für eine programmierte Zeit (Schritte von 12 Stunden)
ausgeführt.
■
Es können maximal 20 verschiedene Aktionen programmiert
werden.
■
Das Programm wird im Probebetrieb aktiviert.
■
Wenn das Programm durch
Ausschaltung während des Betriebs oder einen Stromausfall
beendet wird, wird der Fehlercode U3 angezeigt.
Zur Bedeutung von Fehlercodes siehe "11.3. Fehlercodes" auf
Seite 49.
Vorgehensweise
Programmbeispiel:
H
(2)
(1)
[F-07]=48 h
[F-07]=24 h
(1) (2)
[F-06]=25°C [F-06]=35°C
H Heizungs-Sollwert
t Uhrzeit
(1) Aktionsnummer 1
(2) Aktionsnummer 2
1 Bauseitige Einstellungen festlegen
■ Die verschiedenen Aktionen werden wie folgt programmiert:
(unter "8.9. Bauseitige Einstellungen" auf Seite 26 finden Sie
Informationen zum Ändern der bauseitigen Einstellungen)
1 Stellen Sie in [F-05]
programmierende Aktion ein. Beispiel: 1.
Speichern Sie den neuen Wert, indem Sie die Taste pr
drücken.
2 Stellen Sie [F-06] (Heizungs-Sollwert der ausgewählten
Aktionsnummer [F-05]) ein; Beispiel: 25°C.
Speichern Sie den neuen Wert, indem Sie die Taste pr
drücken.
3 Stellen Sie [F-07] (Zeit der ausgewählten Aktionsnummer
[F-05]) ein; Beispiel: 24 Stunden.
Speichern Sie den neuen Wert, indem Sie die Taste pr
drücken.
4 Wiederholen Sie die Schritte 1 bis 3, um alle Aktionen zu
programmieren.
RKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62576-1 – 10.2010
All manuals and user guides at all-guides.com
Aktionsnummer [F-05]
einen Fehler oder eine
t
(Aktionsnummer) die zu
INFORMATION
■
Die nicht eingestellten Aktionen werden nicht
programmiert, weil für diese Aktionen standard-
mäßig die Zeit [F-07] gleich 0 gilt.
■
Wenn also zu viele Aktionen programmiert sind
und die Anzahl reduziert werden muss, setzen
Sie die Zeit [F-07] auf "0" für die Aktionen, die
nicht ausgeführt werden müssen.
■ Rufen Sie wie folgt die verschiedenen Aktionen ab, um zu
prüfen, ob die eingestellten Werte geeignet sind:
(Unter "8.9. Bauseitige Einstellungen" auf Seite 26 finden Sie
Informationen zum Ändern der bauseitigen Einstellungen)
1 Stellen Sie in [F-05] (Aktionsnummer) die abzurufende
Aktion ein. Beispiel: 1.
Speichern Sie den neuen Wert, indem Sie die Taste pr
drücken.
2 Rufen Sie [F-06] (Heizungssollwert der ausgewählten
Aktionsnummer [F-05]) ab.
3 Rufen Sie [F-07] (Zeit der ausgewählten Aktionsnummer
[F-05]) ab; Beispiel: 24 Stunden.
4 Wiederholen Sie die Schritte 1 bis 3, um alle Aktionen
abzurufen.
■ Aktivieren Sie das "Austrocknungsprogramm für den Estrich
der Unterbodenheizung" wie folgt:
1 Stellen Sie [F-08] (Austrocknungsprogramm für Estrich der
Unterbodenheizung aktiviert/deaktiviert) auf "1" (aktiviert).
2 Drücken Sie nach Fertigstellung die Taste z, um den
EINSTELLMODUS BAUSEITIG zu verlassen.
2 Aktivieren
INFORMATION
Die Aktivierung des "Austrocknungsprogramms für
den Estrich der Unterbodenheizung" ähnelt dem
Starten des Probebetriebs
1 Drücken Sie 4-mal die Taste z, so dass das Symbol t
angezeigt wird.
2 Drücken Sie die Taste y, um das "Austrocknungsprogramm
für die Unterbodenheizung" zu starten.
3 Das "Austrocknungsprogramm für die Unterbodenheizung"
wird gestartet und die Aktion und die Temperatureinstellung
der Aktionsnummer 1 werden angezeigt. Auch das Symbol e
wird angezeigt.
3 Während der Aktivierung
Das Austrocknungsprogramm für die Unterbodenheizung
durchläuft automatisch alle programmierten Aktionen.
4 Beenden
1 Wenn alle Aktionen ausgeführt sind, wird das Programm
durch Ausschalten des Geräts automatisch beendet und das
Symbol t wird ausgeblendet.
2 Wenn das Austrocknungsprogramm für die Unterbodenheizung
erfolgreich ausgeführt wurde, hat [F-09] den Wert "21".
