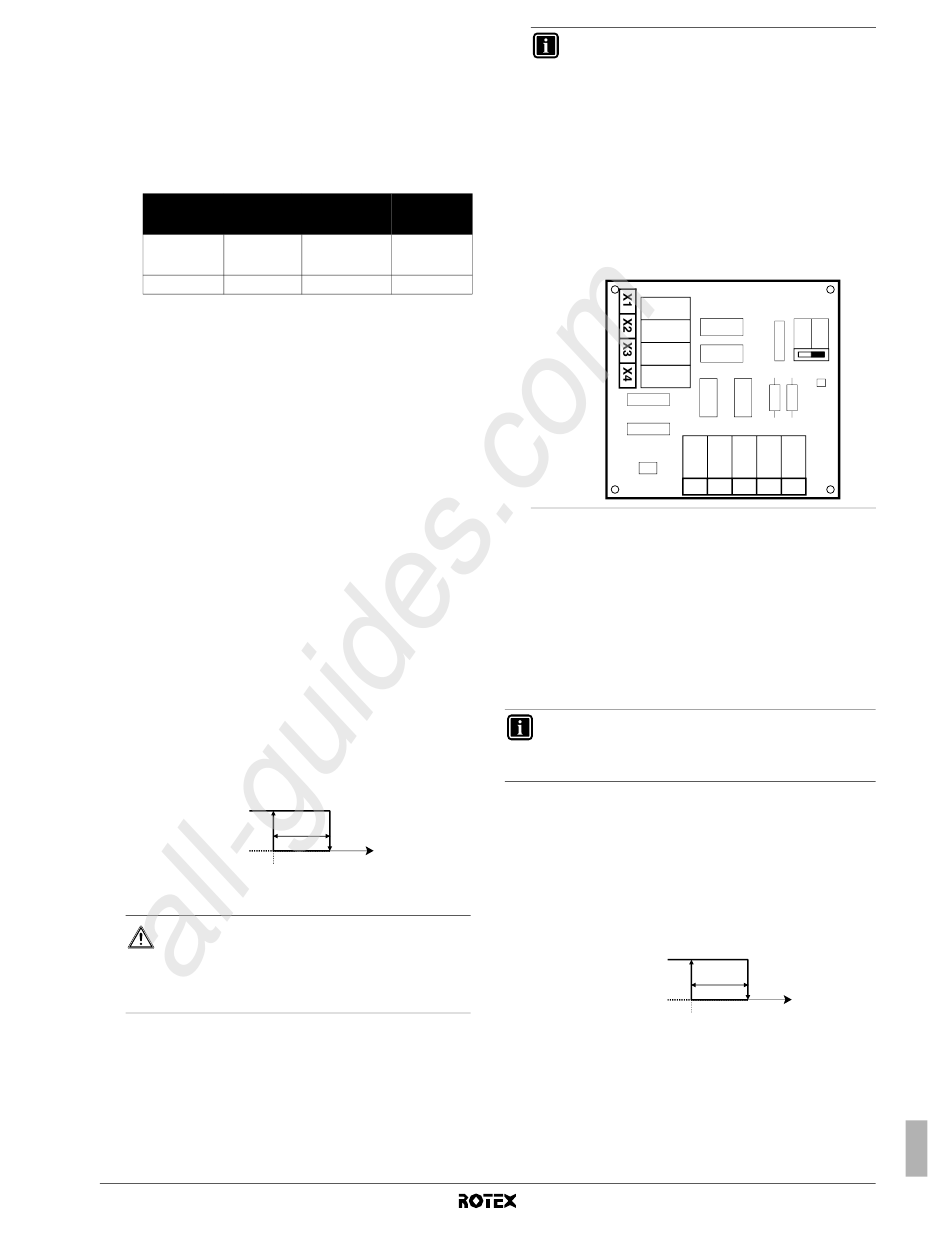

[C] Impostazione del PCB del sistema I/O digitale EKRP1HB
Logica di uscita dell'allarme
■ [C-01] Logica di uscita dell'allarme: definisce la logica di
uscita dell'allarme sulla PCB di I/O digitale EKRP1HB.
[C-01]=0, l'uscita dell'allarme verrà attivata quando si
verificherà un allarme (impostazione predefinita).
[C-01]=1, l'uscita dell'allarme non verrà attivata quando si
verifica un allarme. Questa impostazione in loco consente di
distinguere tra il rilevamento di un allarme e il rilevamento di
un'interruzione dell'alimentazione verso l'unità.
[C-01] Allarme
0 Uscita chiusa
(impostazioni
predefinite)
1 Uscita aperta
Funzionamento bivalente
Si applica solo alle installazioni con caldaia ausiliaria (funzionamento
alternato, collegamento in parallelo). Lo scopo di questa funzione
è determinare, in base alla temperatura esterna, quale sorgente di
riscaldamento possa fornire/fornirà il riscaldamento dell'ambiente,
vale a dire l'unità interna Rotex o una caldaia ausiliaria.
L'impostazione in loco "funzionamento bivalente" si applica solo
all'operazione di riscaldamento dell'ambiente con unità interna e al
segnale di autorizzazione per la caldaia ausiliaria.
Quando la funzione "funzionamento bivalente" è attivata, l'unità interna
interrompe automaticamente
dell'ambiente se la temperatura esterna scende al di sotto della
"temperatura di accensione bivalente" e se il segnale di autorizzazione
della caldaia ausiliaria viene attivato.
Se la funzione bivalente è disattivata, il riscaldamento dell'ambiente
mediante unità interna è possibile a tutte le temperature esterne
(vedere gli intervalli di funzionamento) e il segnale di autorizzazione
per la caldaia ausiliaria è sempre disattivato.
■ [C-02] Stato di funzionamento bivalente: definisce se il
funzionamento bivalente è attivato (1) o disattivato (0).
■ [C-03] Temperatura di accensione bivalente: definisce la
temperatura esterna al di sotto della quale viene attivato il
segnale di autorizzazione per la caldaia ausiliaria (chiuso,
KCR su EKRP1HB) e il riscaldamento dell'ambiente
mediante unità interna viene interrotto.
■ [C-04]
Isteresi bivalente:
temperatura tra la temperatura di accensione bivalente e la
temperatura di spegnimento bivalente.
Segnale di autorizzazione X1–X2 (EKRP1HB)
chiuso
aperto
[C-03]
T Temperatura esterna
A
ATTENZIONE
Rispettare tutte le regole indicate nell'applicazione 5
quando è attivato il funzionamento bivalente.
Rotex declina ogni responsabilità per eventuali danni
dovuti alla mancata osservanza di questa regola.
RKHBH/X016BB
Unità interna per sistema a pompe di calore aria acqua
4PW62576-1 – 10.2010
All manuals and user guides at all-guides.com
Nessuna
alimentazione
Nessun allarme verso l'unità
Uscita aperta Uscita aperta
Uscita chiusa Uscita aperta
l'operazione di riscaldamento
definisce la differenza di
[C-04]
T
A
INFORMAZIONI
■
Se l'unità esterna NON è RRLQ_CA o RRLQ_W1,
la combinazione dell'impostazione [4-03]=0/2 con
il funzionamento bivalente a temperature esterne
basse può provocare una carenza di acqua calda
per usi domestici.
■
Il funzionamento bivalente non influisce sulla
modalità di riscaldamento dell'acqua per usi
domestici. L'acqua calda per usi domestici viene
riscaldata esclusivamente dall'unità interna.
■
Il segnale di autorizzazione per la caldaia
ausiliaria si trova sull'EKRP1HB (PCB di I/O
digitale). All'attivazione, il contatto X1, X2 viene
chiuso, e viene riaperto alla disattivazione. Vedere
la figura per conoscere la posizione del contatto.
X2M
Segnale di autorizzazione del riscaldatore di riserva esterno
aggiuntivo [C-02]=2
Questa funzione consente di attivare un riscaldatore di riserva
esterno aggiuntivo.
Tale riscaldatore può essere
riscaldamento dell'ambiente (non al riscaldamento dell'acqua per usi
domestici) quando la temperatura ambiente è bassa.
Il segnale per il riscaldatore di riserva esterno aggiuntivo verrà
attivato quando la seconda fase del riscaldatore di riserva interno
viene chiusa e quando la temperatura esterna scende al di sotto
dell'impostazione [C-03] con un'isteresi di [C-04].
INFORMAZIONI
Se l'impostazione [4-07] "Seconda fase del riscaldatore di
riserva" è disattivata, il segnale per il riscaldatore di riserva
esterno aggiuntivo non verrà mai attivato.
■ [C-02]=2 Il funzionamento del riscaldatore di riserva esterno
aggiuntivo è attivato (2).
■ [C-03] Temperatura di accensione del riscaldatore di riserva
esterno: definisce la temperatura esterna al di sotto della
quale viene attivato il segnale di autorizzazione per il
riscaldatore di riserva esterno (chiuso, KCR su EKRP1HB).
■ [C-04] Isteresi del riscaldatore di riserva esterno.
Segnale di autorizzazione per il riscaldatore di riserva
esterno X1–X2 (EKRP1HB)
chiuso
aperto
[C-03]
T Temperatura esterna
A
OFF ON
SS1
X1M
YC Y1 Y2 Y3 Y4
utilizzato per contribuire al
[C-04]
T
A
Manuale d'installazione
37
