2.3.2 2. Stichlänge einrichten (Unterklasse 367-170315 und 367-180315)
11 12
10
7

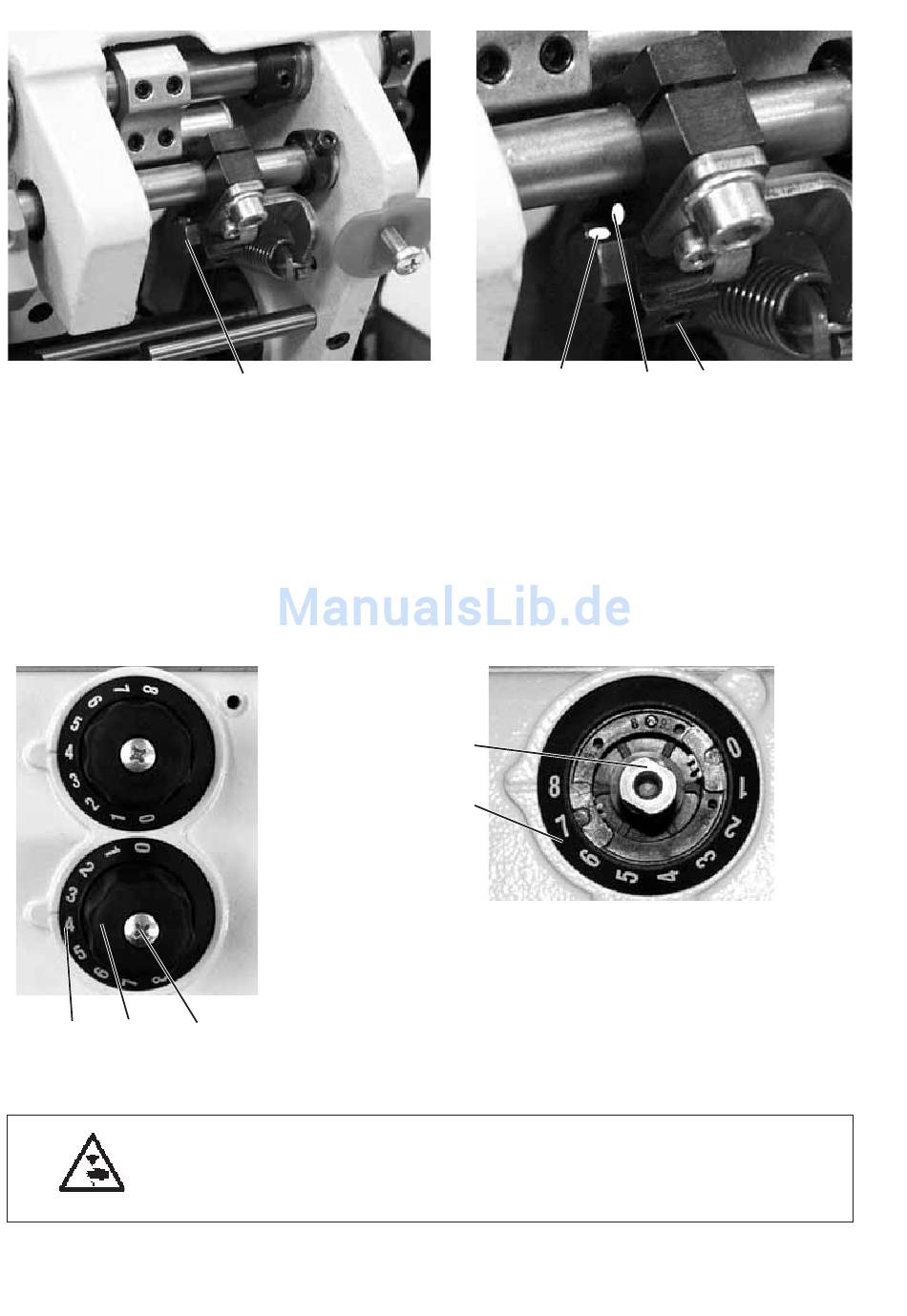

Exzenter einstellen

Der Exzenter 7 muss so eingestellt sein, das die beiden Markierungen
9 und 10 auf gleicher Höhe liegen.
–
Schraube 8 lösen.
–
Exzenter so verdrehen, dass sich die Achsen der beiden
Markierungen 9 und 10 schneiden.
–
Schraube 8 festdrehen.
Stellen Sie die 2. Stichlänge erst ein, nachdem das Stichstellergetriebe
(2.3.1) eingestellt ist.
Stellen Sie das obere Stellrad auf "4"
–
–
Schraube 13 herausdrehen und Stellrad 12 abziehen.
–
Welle 14 mit einem 10er Maulschlüssel im Uhrzeigersinn vorsichtig
bis zum Anschlag drehen.
13
–
Verdrehen Sie die Skala 11 auf "4".
–
Stellrad 12 wieder aufsetzen und mit Schraube 13 festschrauben.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Grundeinstellung Stichverstellung nur bei ausgeschalteter
Nähmaschine einstellen.
10
14
11
9 8
