2.13.2

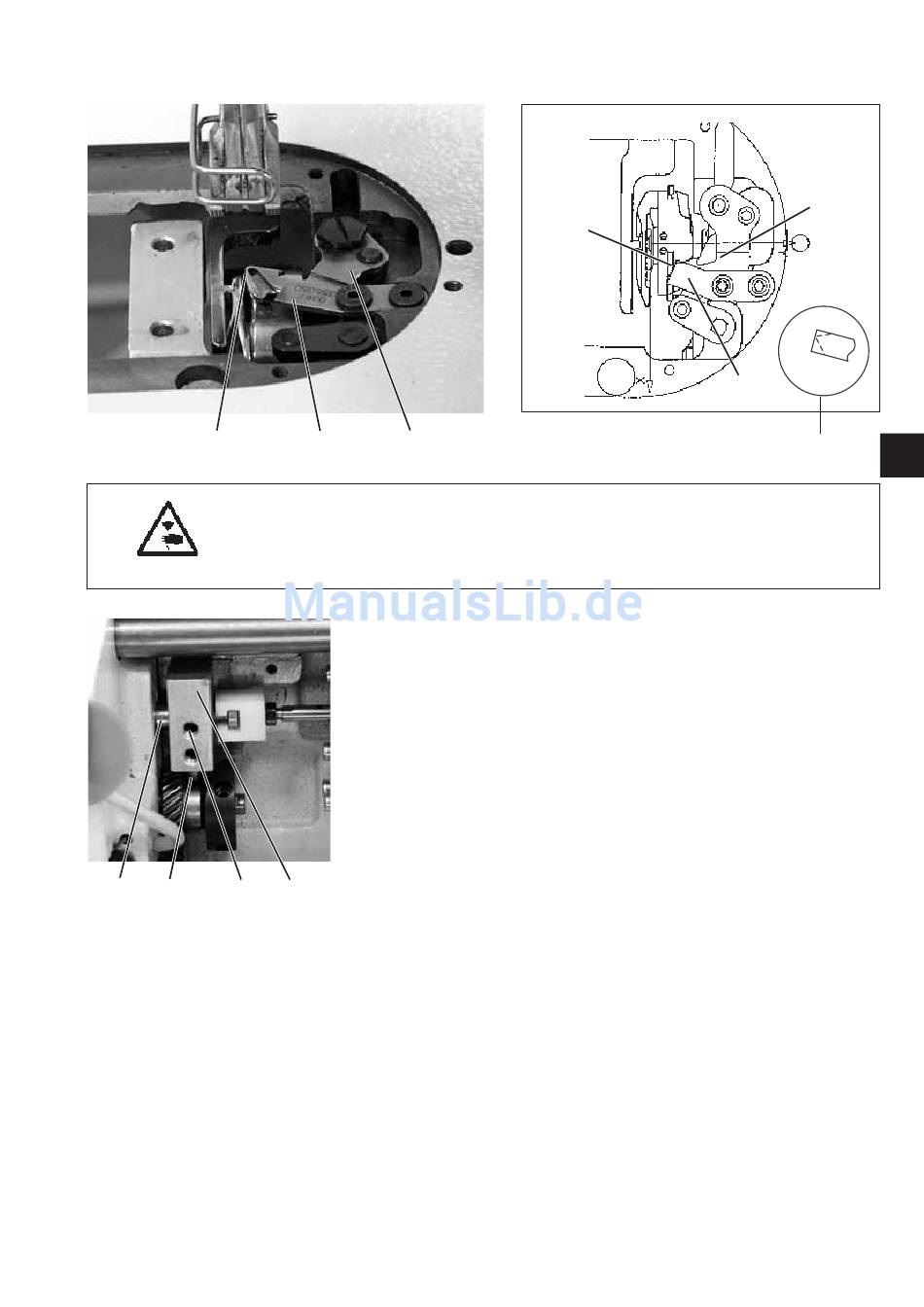

Stellung des Hakenmessers

3
7 6 5
2 1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Stellung des Hakenmessers nur bei ausgeschalteter Nähmaschine
prüfen und einstellen.
Regel und Kontrolle
In Ruhestellung muss die Spitze 3 des Hakenmessers 1 bündig unter
der Schneidkante des feststehenden Messers 2 liegen.
(Siehe Skizze A)
–
Prüfen, ob die Spitze des Hakenmessers 1 in Ruhestellung bündig
unter der Schneidkante des feststehenden Messers 2 liegt.
Korrektur
–
Handrad in Maschinenrichtung drehen, bis der Fadenhebel etwas
hinter seinem höchsten Punkt steht.
–
Schraube 5 lösen.
–
Hakenmesser 1 einstellen.
–
Zugstange 7 leicht nach links schieben, um das eventuelle Spiel
4
aus der Fadenabschneidmechanik herauszunehmen.
–
Kloben 4 mit der Rolle 6 gegen die Steuerkurve stellen.
–
Schraube 5 festdrehen.
–
Einstellung prüfen und ggf. korrigieren.
3
1
2
D
A
39
