Sugerencias para un correcto
acceso al aparato
Montaje preliminar
1. En la serie "EP" - "EP-ED", conectar la resistencia y los motores hun-
diendo uno de los agujeros previstos "C", utilizar el pasacabo de goma
que se encuentra en los accesorios de la unidad para evitar daños en
el cableado.
2. Sobre la serie "EP/B" - "EP/B-ED", la resistencia y los motores están ya
conectados en la caja de protección, utilizar de toda forma, las entra-
das previstas "C" y el pasacablo para la conexión eléctrica.
Acceso/Montaje del aparato
1. Actuar sobre el tornillo "A", para desmontar/montar la plancha envol-
vente y la bandeja.

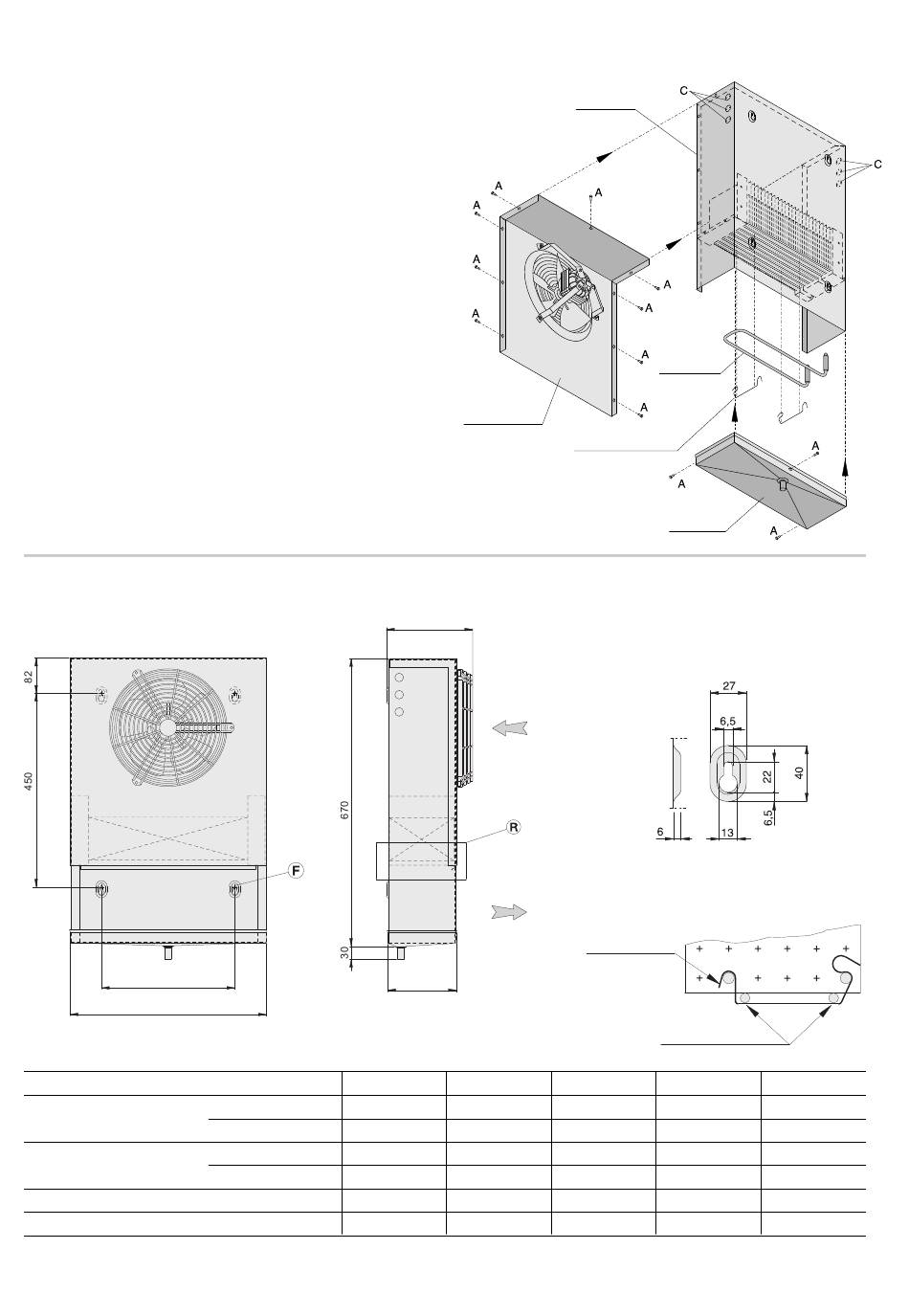

Caracteristicas constructivas y dimensionales
B
A
Modelos EP
Dimensiones
(mm)
Conexiones bateria
Conexión desagüe
Peso neto
(•) Emplear válvula termostática con equilibrador de presión externo.
12
www.modinecoolers.com
A
B
In (SAE)
Out (SAE)
ø mm
kg
Envolvente
Muelle soporte resistencia
200
Muelle soporte resistencia
170
80
81
460
460
310
310
1/2
1/2
1/2
1/2
16
16
6,4
6,4
Lateral
Resistencia
Bandeja
Detalle de fijación "F"
Detalle de la situación resistencia "R"
Resistencia
(•) 201
101
460
810
310
660
1/2
1/2
1/2
5/8
16
16
7,1
12,1
(•) 301
1160
1010
1/2
5/8
16
16,8
