Normes et directives de référence
- DIRECTIVE MACHINES 2006/42/EC
- DIRECTIVE BASSE TENSION 2014/35/UE
- DIRECTIVE COMP. ELECTROMAGNETIQUE 2014/30/UE
- DIRECTIVE PED 2014/68/UE
- DIRECTIVE ERP 2009/125/EC
- UNI EN 378 SYSTEMES FRIGORIFIQUES ET POMPES A CHALEUR
Instructions pour accéder à l'appareil
Assemblage préliminaire

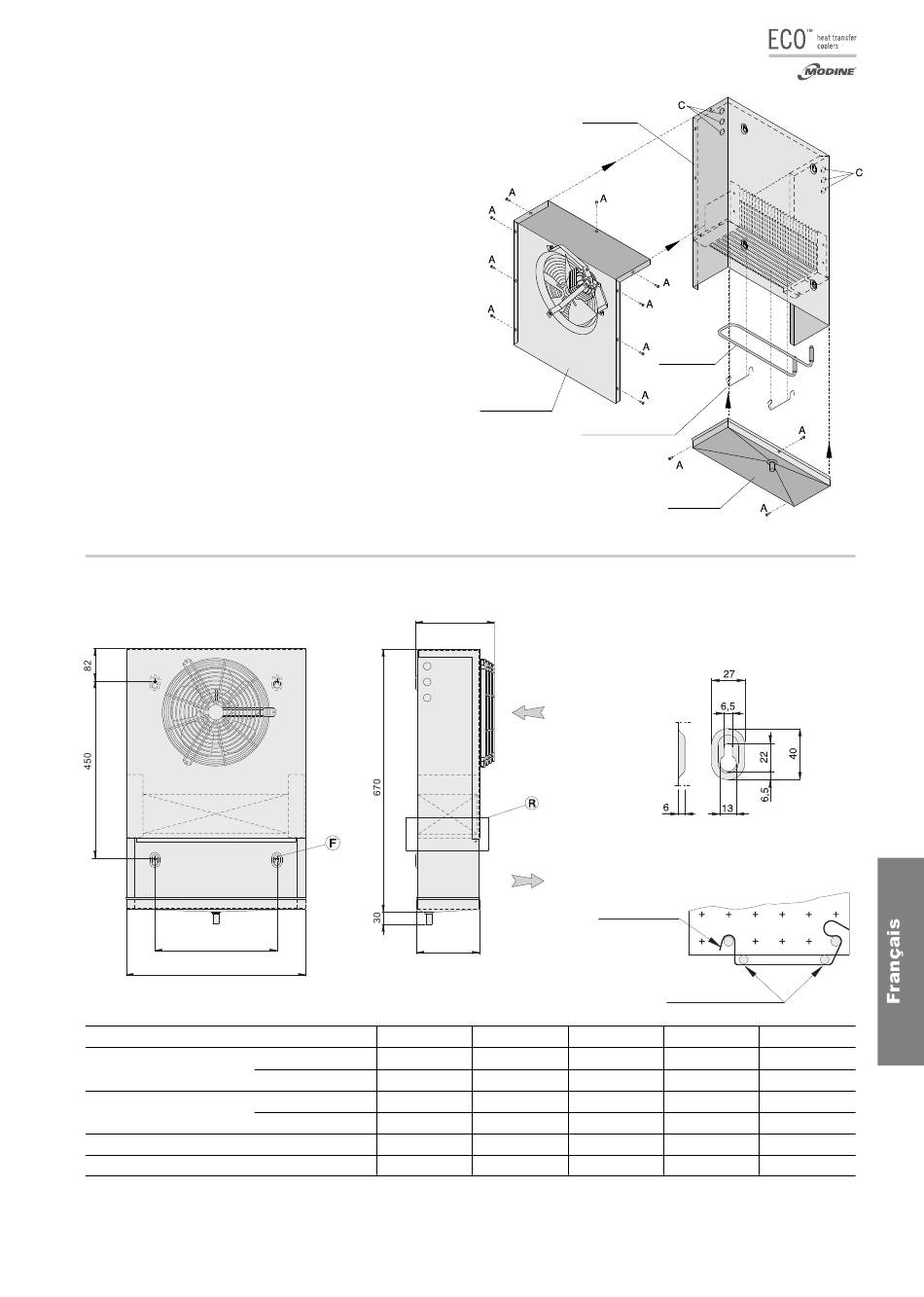

1. Série "EP" - "EP-ED": relier la résistance et les moteurs en utilisant l'une
des ouvertures "C" prévues; utiliser le passe-câble en caoutchouc fourni à
part pour éviter d'endommager les câbles.
2. Série "EP/B" - "EP/B-ED": la résistance et les moteurs sont déjà reliés en
boîte de dérivation; utiliser quand même les ouvertures "C" prévues et le
passe-câble en caoutchouc pour les branchements électriques.
Accès/Repositionnement
1. Pour enlever/repositionner le carénage de ventilation et le bac, utiliser les
vis "A".
Caractéristiques constructives et dimensionnelles
B
A
Modèle EP
Dimensions
A
(mm)
B
Raccords batterie
In (SAE)
Out (SAE)
Raccord d'écoulement
ø mm
Poids net
kg
(•) Employer valve thermostatique avec égalisateur de pression.
Carénage
Carénage de
ventilation
Clip fixation résistance
200
Clip fixation résistance
170
80
81
460
460
310
310
1/2
1/2
1/2
1/2
16
16
6,4
6,4
Résistance
Bac
Détail de fixation "F"
Détail de positionnement "R"
Résistance
(•) 201
101
460
810
310
660
1/2
1/2
1/2
5/8
16
16
7,1
12,1
www.modinecoolers.com
(•) 301
1160
1010
1/2
5/8
16
16,8
15
