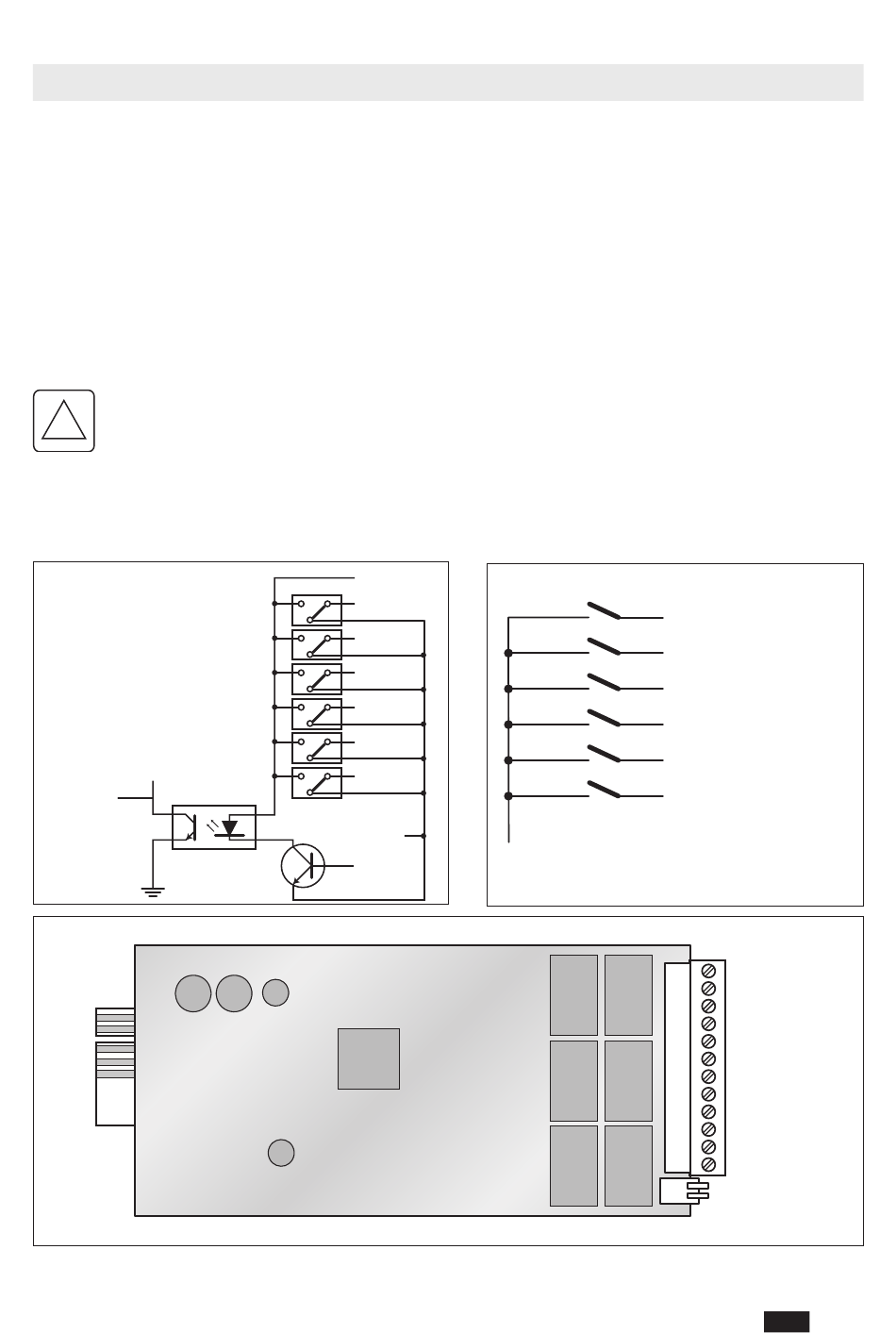

5.9. e
insatz einer
Mit dieser optionalen Karte (Steckkarte) lassen sich 6 Signale mit isolierten Kontakten mit
Informationen zum Status der USV verwalten. Die Maximalwerte für die Spannung/Stromstärke
dieser Kontakte betragen 24 VDC bzw. 500 mA.
Relaiskontakte können individuell auf nicht offen (NO Standard) oder nicht geschlossen NC-Betrieb
und bzw. eine benutzerdefinierte Überwachung der USV eingestellt werden.
Bei Bedarf kann die USV auch mit einem fernbedienten externen Abschaltungskontakt
ausgeschaltet werden. Der Befehl wird bestätigt, wenn der Kontakt erfolgt ist und 3 Sekunden
lang (Standard) gehalten wurde, wobei der externe Kontakt zwischen gemeinsamen Klemmen
und den Eingangsklemmen gemacht werden muss.
Der externe Kontakt MUSS speziell dafür und spannungsfrei sein, damit die
!
USV nicht dauerhaft geschädigt wird.
Der Eingang für die Abschaltung kann alternativ als Batterietesteingang konfiguriert werden.
5.9.1. i
nterner
+5V
CPU Pin
NETYS RT Hot Swap 7 - 11 kVA - 551574B - SOCOMEC
r
elaisschnittstelle fÜr
S
tromkreiS
Common
R1
R2
R3
R4
R5
R6
GND-R
Input
W
arnmeldungen
R1 Allgemeiner Alarm
R2 Kein Hauptnetz
R3 Batterie schwach
R4 Auf Bypass
R5 Überlastung
R6 Übertemperatur
GND-R
(
)
optional
GND-R
Common
R1
R2
R3
R4
R5
R6
Input
Tx
Rx
GND-C
SW1
SW2
33
