Externe Batterieeinheiten von Socomec parallel schalten
Für eine längere Autonomiezeit können Sie die externen Batterieeinheiten von Socomec
parallel schalten, bevor sie an die USV angeschlossen werden. Die Parallelschaltung
funktioniert bei den beiden Modellen ähnlich.
Verwenden Sie für die Parallelschaltung ausschließlich Socomec externe
!
Batterieeinheiten desselben Typs (selbe Produktnummer).
1
Verwenden Sie das mitgelieferte Batteriekabel (
Batterieeinheit von Socomec den Batterieanschluss (
externe Batterieeinheit verfügt über zwei identische Batterieanschlüsse; Sie können frei
wählen, welchen Sie zum Anschließen verwenden. Stellen Sie sicher, dass das Pluska-
bel (+) an den Pluspol (+) angeschlossen ist und das Minuskabel (-) an den Minuspol
(-). Verwenden Sie die Schrauben (
bel-Verpackung enthalten), um das Batteriekabel fest an den parallelen Socomec exter-

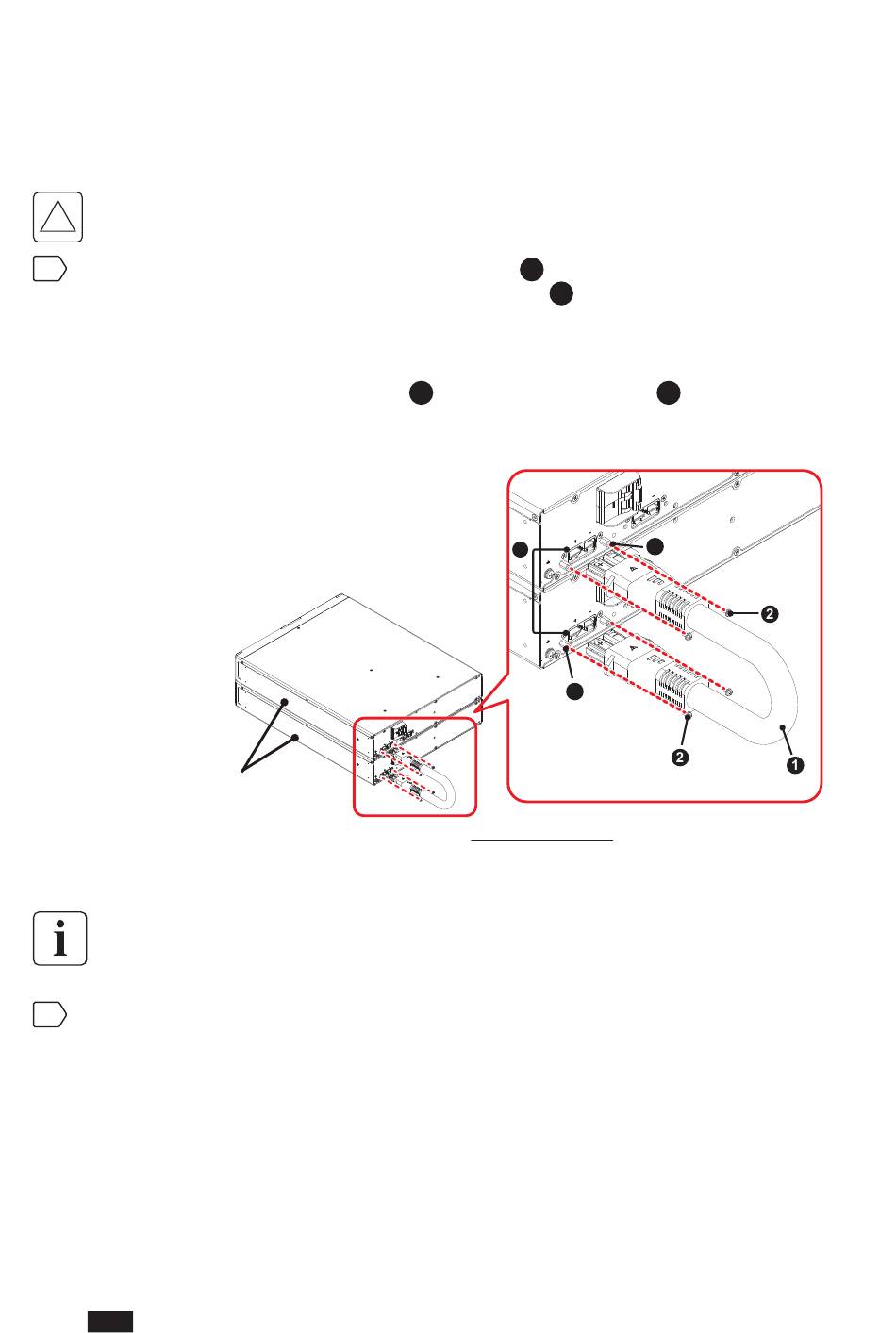

nen Batterieeinheiten anzuschließen. Siehe Abbildung 10-3.
Socomec
External Battery
Wenn Sie mehr als zwei Socomec externe Batterieeinheiten parallel schalten möchten,
befolgen Sie die oben beschriebenen Schritte.
2
Nach der Parallelschaltung der Socomec externen Batterieeinheiten: Führen Sie die im
Abschnitt ‚Socomec Externe Batterieeinheit an die USV anschließen' beschriebenen
Schritte aus, um die Verbindung zwischen der USV und den parallel geschalteten Socomec
externen Batterieeinheiten abzuschließen.
