socomec NETYS RT Benutzerhandbuch Seite 48

• Anforderungen an das Rückspeisungsschutzgerät:
Am POTENZIALFREIEN Kontakt die Konfiguration „Backfeed" (Rückspeisung) einstellen.
USV
7 kVA
11 kVA

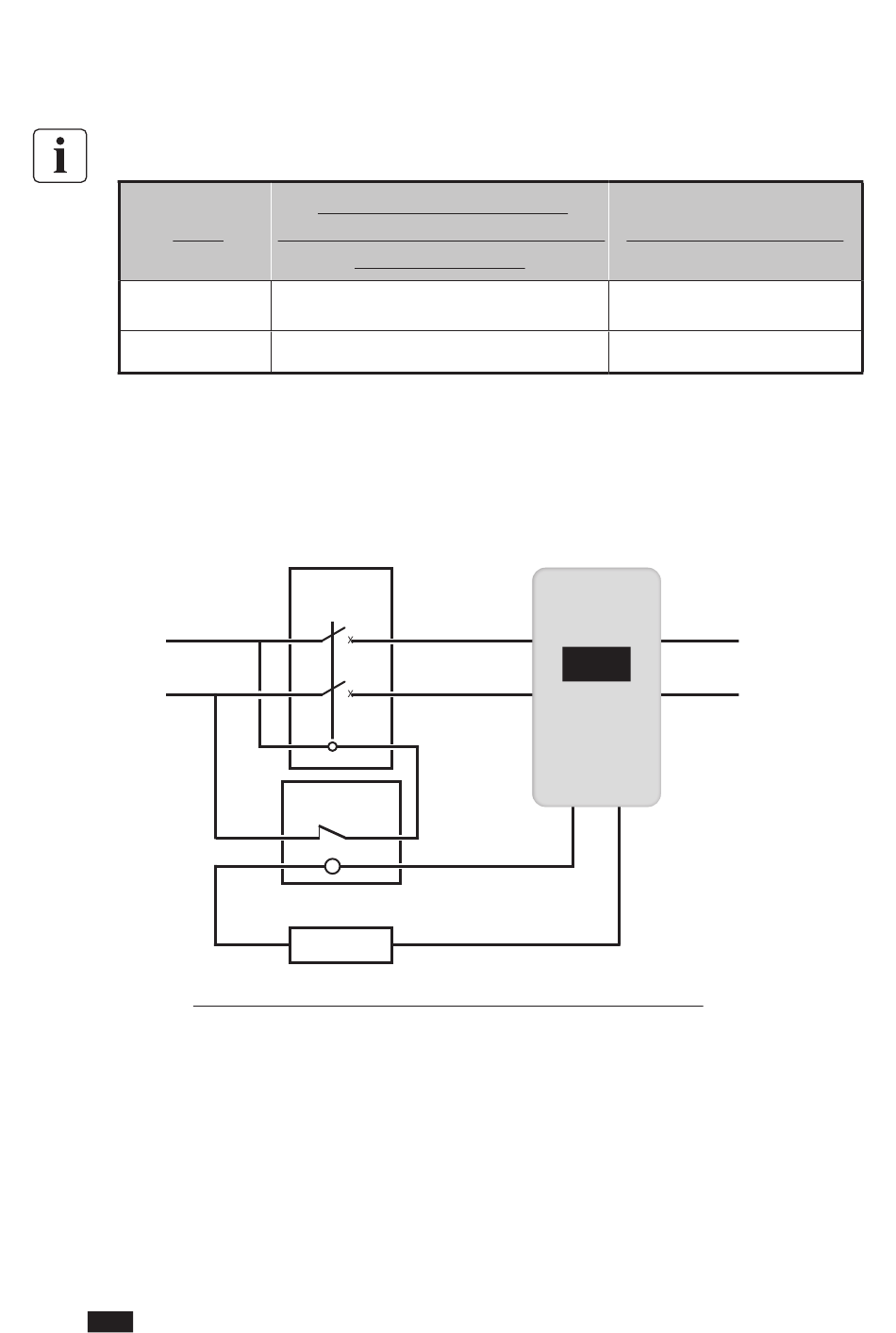

• Rückspeisungsschutz-Anschlussschema:
Bitte beachten Sie für die Installation des Rückspeisungsschutzgeräts zwischen AC-
Eingang und USV das Diagramm unten.
L
N
(Abbildung 7-3: Rückspeisungsschutz-Anschlussschema)
48
DE
Empfohlene Bemessung
des Rückspeisungsschutzgeräts
Spannung/Strom
208/220/230/240 V AC; 40 A
208/220/230/240 V AC; 65 A
Contactor
L
N
Control relay
DC 12V
NETYS RT Hot Swap 7 - 11 kVA - 551574B - SOCOMEC
Empfohlene Modellnr.
AF52-30-13 (ABB)
AF52-30-13 (ABB)
L
UPS
N
Dry
Contact
