EN

3. INSTRUCTIONS FOR INSTALLATION

3.1. Before Installation

Before installing the heater, study the instructions
for installation. Check the following points:
Is the output and type of the heater suitable for
•
the sauna room? The cubic volumes given in
table 2 should be followed.
Is the supply voltage suitable for the heater?
•
The location of the heater fulfils the minimum
•
requirements concerning safety distances given
in fig. 5 and table 2.
Note! Only one electrical heater may be installed
in the sauna room. The heater should be installed
so that the warning texts can also be read without
difficulty after the installation.

3.2. Place and Safety Distances

The minimum safety distances are described in
figure 5. It is absolutely necessary to install the
heater according to these values. Neglecting them
causes a risk of fire.

3.3. Safety Railing

If a safety railing is built around the heater, the
minimum distances given in fig. 5 or in the railing's
instructions for installation must be observed.
Heater Output Vaporizer
Ofen Leistung Verdampfer
Output
Leistung
kW kW
MD135SA/
13,6 2
MD135GSA
MD160SA/
15,8 2
MD160GSA
MD180SA/
18,0 2
MD180GSA
Table 2. Installation details of the heater
Tabelle 2. Montageinformationen zum Saunaofen

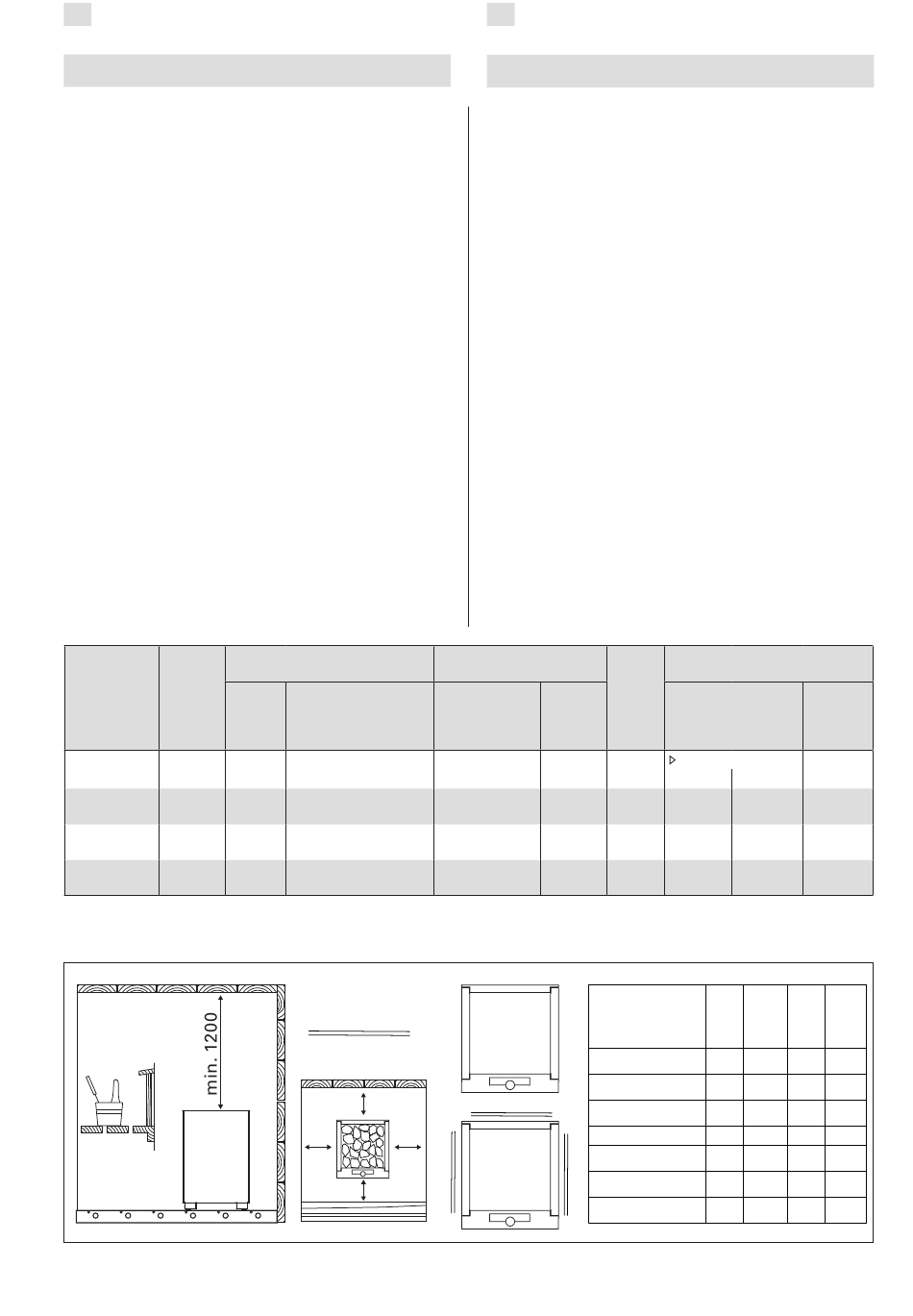

Figure 5. Minimum safety distances (all dimensions in millimeters)
Abbildung 5. Minimum Sicherheitsmindestabstände (alle Abmessungen in Millimetern)
Dimensions
Abmessungen
Width/Depth/
Max. vaporisation
efficiency
Height
Verdampfungs leistung
Breite/Tiefe/
Höhe
kg/h mm
2,5 550/550/806 47
2,5 550/550/806 47
2,5 550/550/806 47
Grid/Gitter
C
B
D
A
DE

3. MONTAGEANLEITUNG

3.1. Vor der Montage

Lesen Sie die Montageanleitung, bevor Sie den
Saunaofen installieren. Überprüfen Sie die folgenden
Punkte:
Ist der zu montierende Saunaofen in Leistung
•
und Typ passend für die Saunakabine? Die
Rauminhaltswerte in Tabelle 2 dürfen weder
übernoch unterschritten werden.
Ist die Netzspannung für den Saunaofen geeignet?
•
Der Montageort des Ofens er füllt die in Abb. 5
•
und Tabelle 2 angegebenen Sicherheitsmindest-
abstän de.
ACHTUNG! In einer Sauna darf nur ein Saunaofen
installiert werden. Der Saunaofen muß so installiert
werden, daß die Warnanweisungen nach der
Montage leicht lesbar sind.
3.2. Standort und Sicherheitsabstände
Die Mindest-Sicherheitsabstände werden in
Abbildung 5 angegeben. Diese Abstände müssen
unbedingt eingehalten werden, da ein Abweichen
Brandgefahr verursacht.
3.3. Schutzgeländer
Falls um den Saunaofen ein Schutzgeländer gebaut
wird, muß dies unter Berücksichtigung der in Abb.
5 oder in der Montageanleitung für Schutzgeländer
angegebenen Mindestsicherheitsabstände geschehen.
Stones
Steine
Weight/
Gewicht
max.
kg kg
160
160
160
Heater/
Ofen
MDSA
MD135SA
MD160SA
MD180SA
MD135GSA 50 100 100 100
MDGSA
MD160GSA 50 100 100 100
MD180GSA 50 120 120 120
Sauna room
Saunakabine
Cubic vol. Height
Rauminhalt Höhe
2.3.!
min. m³ max. m³ min. mm
11 20 2100
15 25 2100
20 28 2100
A B C D
(mm) (mm) (mm) (mm)
50 50 50 50
50 50 50 50
50 50 50 50
