Harvia Modulo MD135SA Montage- Und Gebrauchsanleitung Seite 32

EN
Electrical connections in two groups
Elektroanschlüsse in zwei Gruppen
A
D
Model Output
Modell Leistung
(kW)
MD135SA/ 13,6
MD135GSA
MD160SA/ 15,8
MD160GSA
MD180SA/ 18
MD180GSA

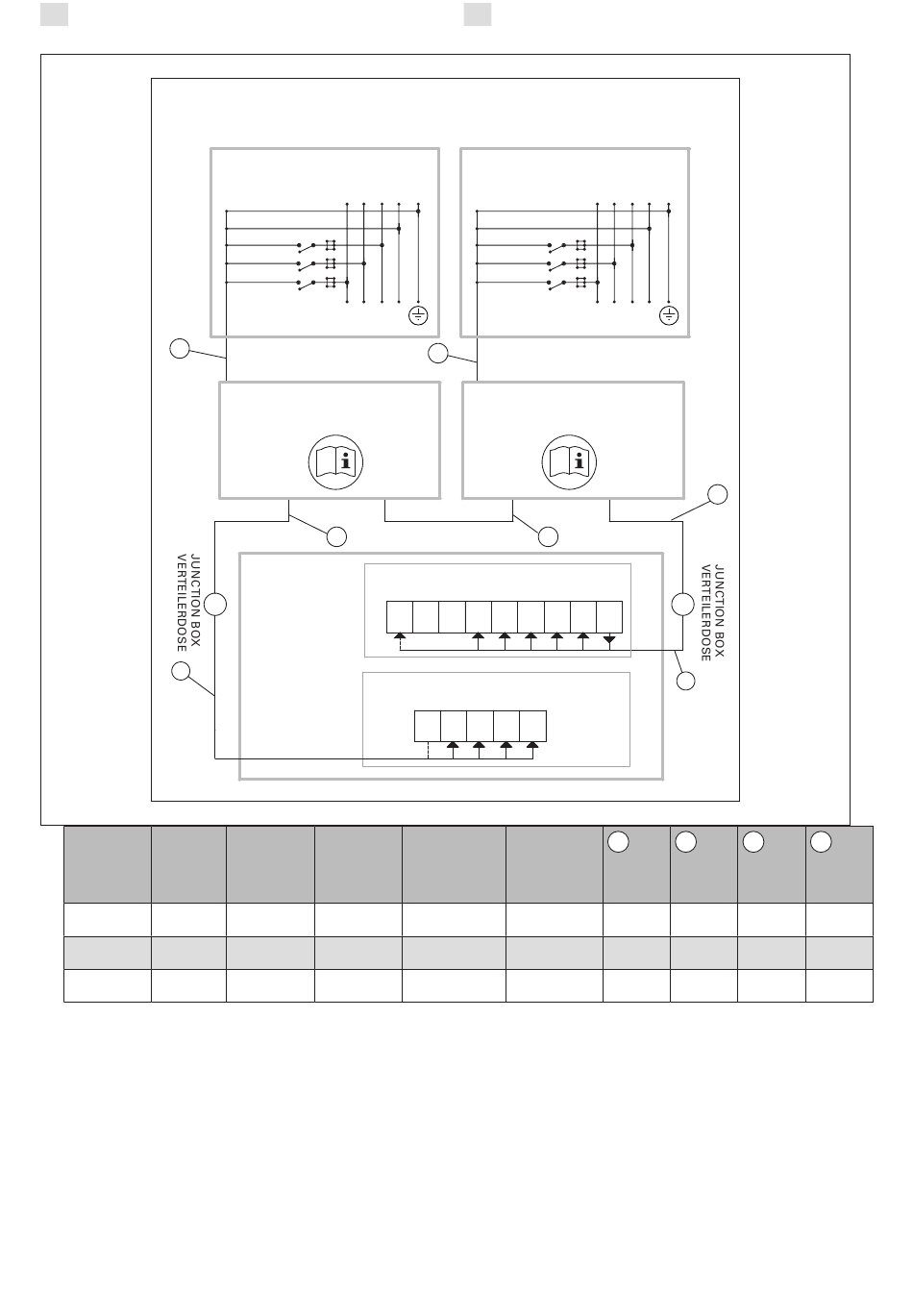

Figure 11. Electrical connections of control unit and MD heater
Abbildung 11. Elektroanschlüsse das Steuergerät und des Saunaofens MD
32
POWER SUPPLY
HAUPTZENTRALE
400 V/230 V 3N~
FUSES
L2 N
L3 L1
SICHERUNGEN
Power extension unit LTY17
Optionale Leistungseinheit
LTY17
A
Heater/Ofen
MD135SA,
MD135GSA,
PE
MD160SA,
MD160GSA,
MD180SA,
MD180GSA
Output Output
Leistung Leistung
(kW) (kW)
group I group II
Gruppe I Gruppe II
6,8 6,8
7,5 8,3
9 9
DE
POWER SUPPLY
HAUPTZENTRALE
400 V/230 V 3N~
FUSES
SICHERUNGEN
A
Control unit
Steuergerät
A
Group l/Gruppe I
Heater I/Ofen I
N N N U V W W1 P
Group ll/Gruppe ll
Heater II/Ofen II
PE N U V W
Fuses Fuses
Sicherungen Sicherungen
group I group II
Gruppe I Gruppe II
(A) (A)
10 10
16 16
16 16
L2 N
L3 L1
C
B
A B C
H07RN-F
min. min. min.
(mm²) (mm²) (mm²)
5 x 1,5 7 x 1,5 7 x 1,5
5 x 2,5 7 x 2,5 7 x 2,5
5 x 2,5 7 x 2,5 7 x 2,5
D
H07RN-F
min.
(mm²)
5 x 1,5
5 x 2,5
5 x 2,5
