FI
1
Vastuspaketin
6a
vaihtaminen
Byte av värme-
elementspaket

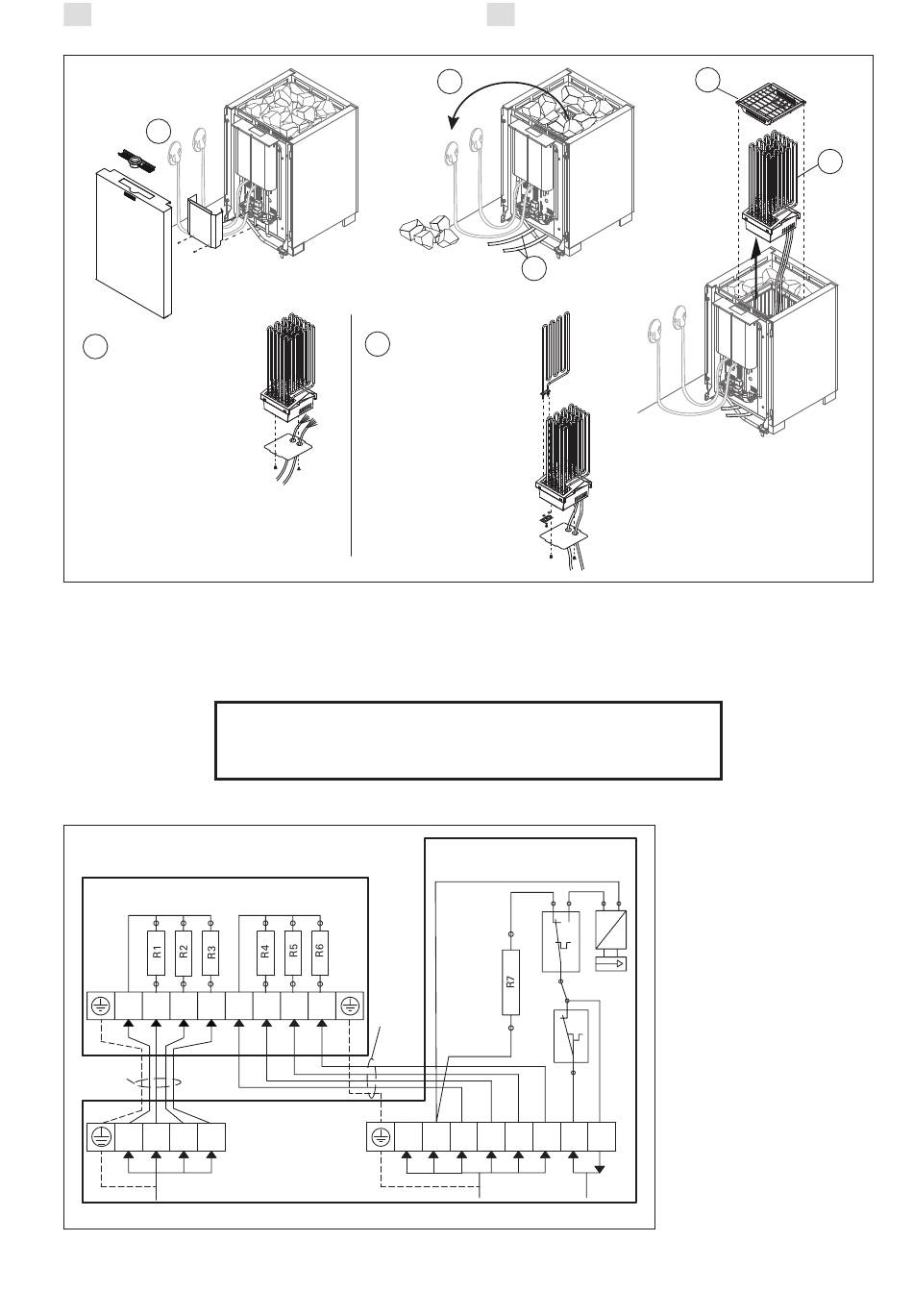

Kuva 9. Vastuspaketin/vastusten vaihtaminen
Bild 9. Byte av värmeelementspaket / värmeelement
Sähkökytkennät kaksiryhmäisenä, Combi
Elinstallationer (2 grupper), Combi
Vastuspaketti
Värmeelementspaket
1 2 3 4 5
N U V W
H07RN-F
5x2,5mm
N U V W
Ryhmä II
Grupp II
ZLE-306 A
Kuva 10. Kiukaan sähkökytkennät
Bild 10. Aggregatets elinstallationer
Vastuksen
6b
vaihtaminen
Byte av
värmeelement
Varmista vedensaanti kiukaalle!
Se till att aggregatet får vatten!
6 7 8
H07RN-F
5x2,5mm
N U V W
N
SV
3
2
Höyrystinmoduuli
Ånggenerator
2 4
1
N N U V W W1 P
Ryhmä I
Grupp I
4
5
