Harvia Modulo MD135SA Montage- Und Gebrauchsanleitung Seite 28

EN

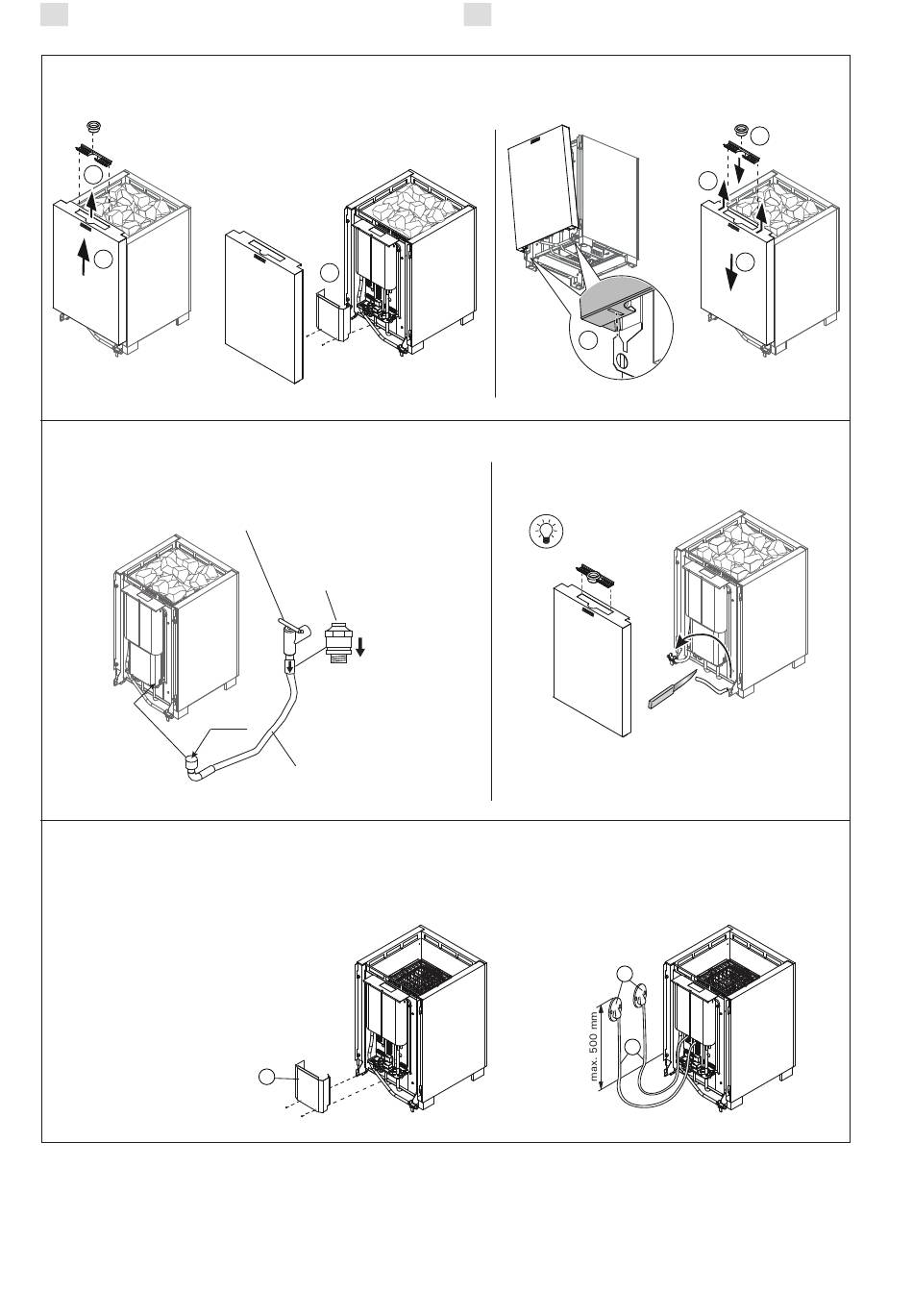

Opening and closing the cover of the service hatch
Öffnen und Schließen des Deckels der Wartungsluke
1
2
Automatic filling
Automatische Wasserbefüllung
Connections of the heater
Anschluß des Saunaofens
A. Connection box
B. Connection cable
C. Junction box
A. Anschlußgehäuse
B. Anschlußkabel
C. Klemmdose
Figure 6.
Abbildung 6.
28
3
Shut-off valve
Absperrventil
Vacuum breaker
Rohrtrenner
Cold water
Kalt Wasser
1,5–4,0 bar
R¾
Connection hose
Anschlußschlauch
A
DE
1
C
B
4
2
3
