Harvia Modulo MD135SA Montage- Und Gebrauchsanleitung Seite 14

FI

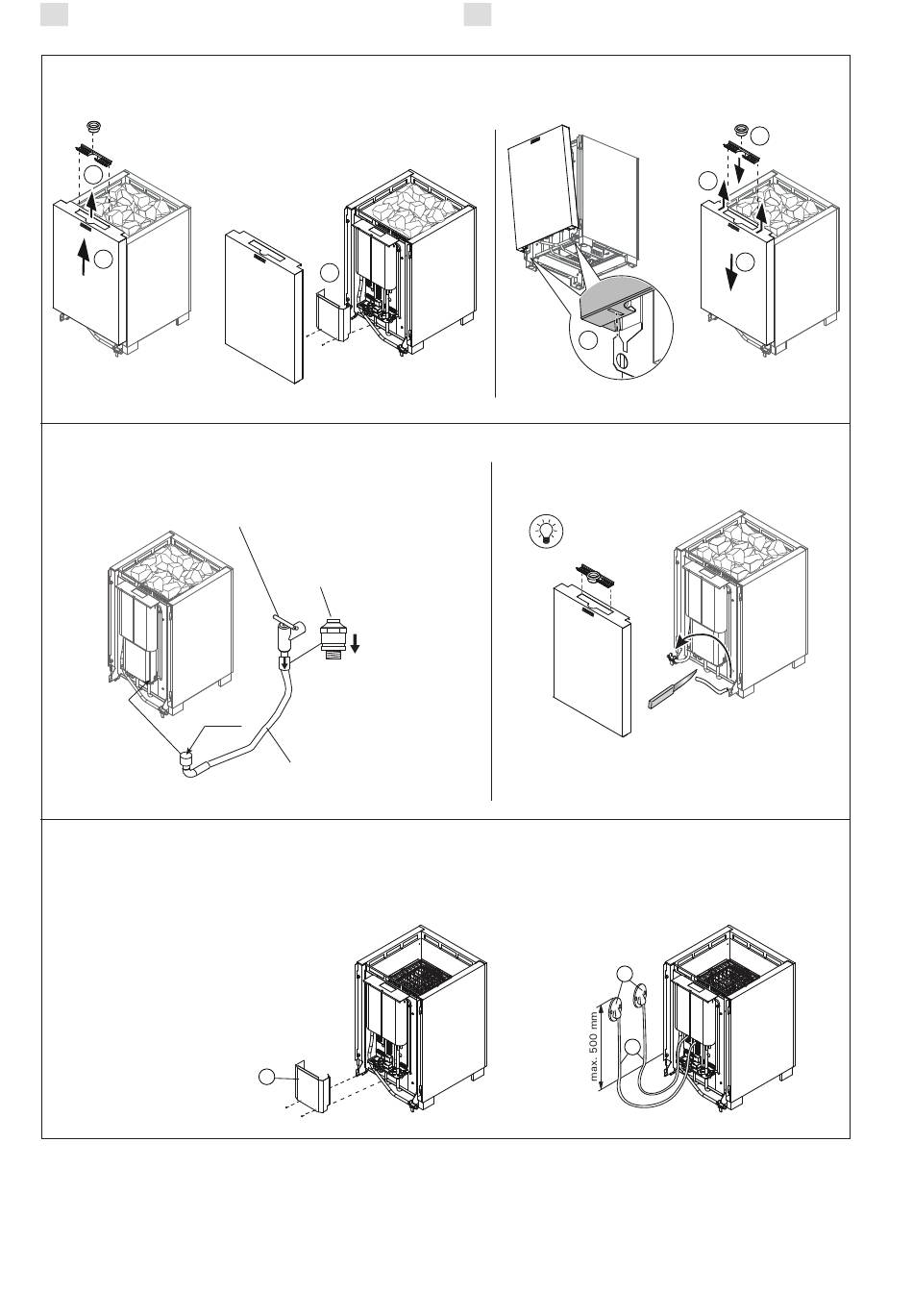

Huoltoluukun kannen avaaminen ja sulkeminen
Att öppna och stänga locket till serviceluckan
1
2
Automaattinen vedentäyttö
Automatisk vattenpåfyllning
R¾
Kiukaan kytkentä
Anslutningen av aggregat
A. Sähkökotelo
B. Liitäntäjohto
C. Kytkentärasia
A. Kopplingslåda
B. Anslutningskabel
C. Kopplingsdosa
Kuva 6.
Bild 6.
14
3
Sulkuventtiili
Avstängningsventil
Imusuoja
Återströmningsskydd
Kylmä vesi
Kall vatten
1,5–4,0 bar
Liitäntäletku
Anslutningsslang
A
SV
1
C
B
4
2
3
