PL
3.1. Czynności wstępne
Przed zainstalowaniem pieca należy zapoznać się z in-
strukcją montażu oraz sprawdzić, czy:
Typ i moc pieca są prawidłowo dobrane do wielkości po-
•
mieszczenia sauny (należy kierować się wartościa-
mi kubatur pomieszczeń podanymi w Tabeli 2),
Parametry zasilania są takie, jakich wymaga piec,
•
Usytuowanie pieca spełnia minimalne wymagania
•
dotyczące zachowania bezpiecznych odległości poda-
nych na rysunku w tabeli 2 i na rys. 5.
UWAGA! W jednym pomieszczeniu sauny można za-
instalować tylko jeden piec. Piec powinien być tak
zainstalowany, aby napisy ostrzegawcze znajdujące
się na pokrywie skrzynki przyłącza mogły być za-
wsze bez trudu przeczytane (po instalacji).
3.2. Miejsce i bezpieczne odległości
Minimalne bezpieczne odległości opisano na rysunku 5.
Zachowanie tych wartości jest absolutnie koniecz-
ne. Zaniedbanie powoduje zagrożenie pożarowe.
3.3. Poręcz ochronna
Minimalne odległości zawarte na rys. 5. bądź w instrukcji
obsługi poręczy ochronnej muszą być zachowane.
Piec Moc Parownik
Moc
kW kW
MD135SA/
13,6 2
MD135GSA
MD160SA/
15,8 2
MD160GSA
MD180SA/
18,0 2
MD180GSA
Tabela 2. Szczegóły instalacji pieców

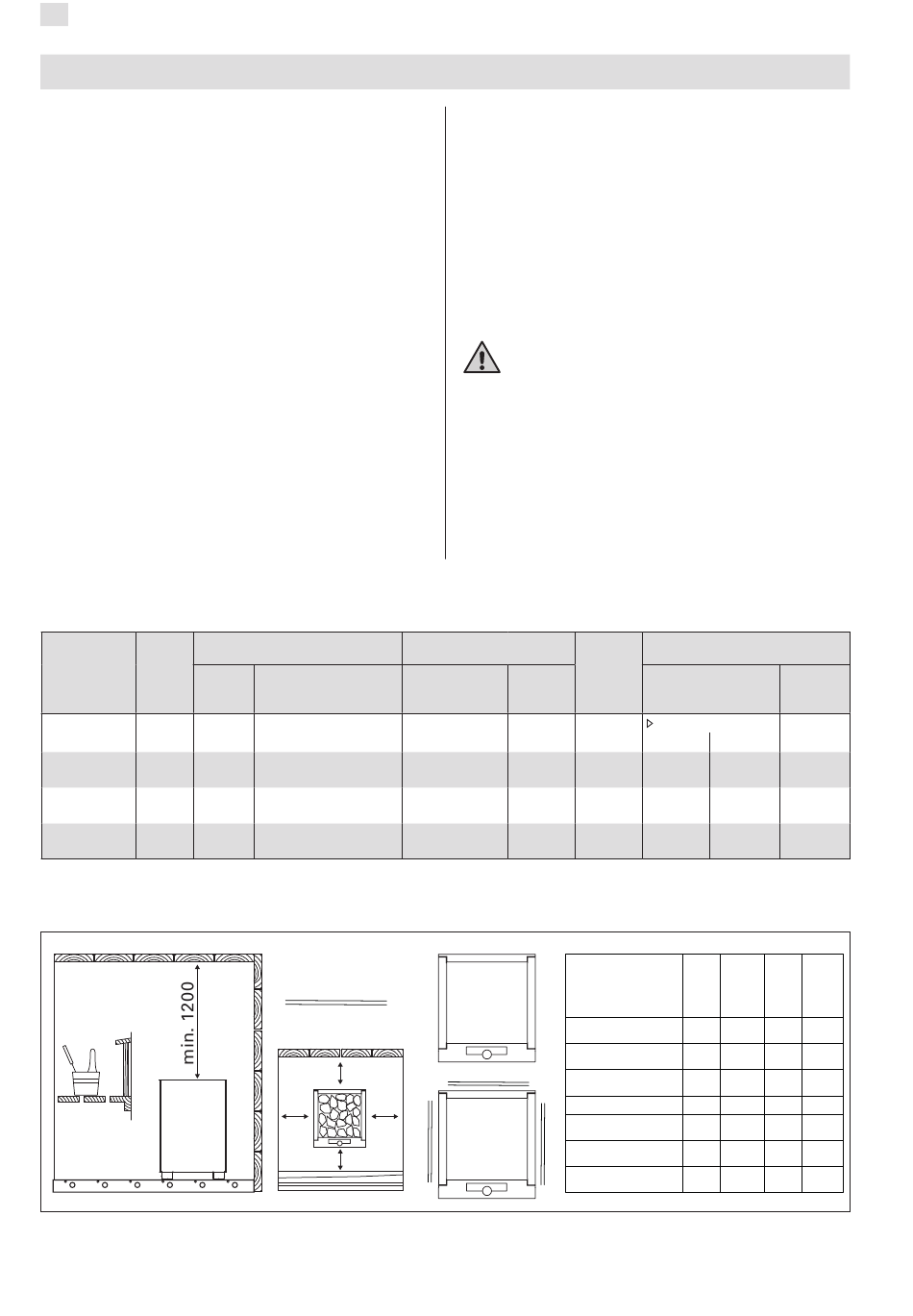

Rys. 5. Minimalne odległości instalacyjne (wymiary w milimetrach)
54

3. INSTALACJA PIECA

Wymiary
Maks. wydajność Szerokość/
parownika Głębokość/
Wysokość
kg/h mm
2,5 550/550/806 47
2,5 550/550/806 47
2,5 550/550/806 47
Siatka
C
B
D
A
3.4. Instalowanie modułu sterującego i czujni-
ków
Do modułu sterującego dołączona jest osobna
•
instrukcja dokładnie opisująca sposób montażu na
ścianie i instalacja czujnika wilgotności.
MDGSA: Korzystaj z dołączonego do pieca czujnika
•
(135°C).
Miejsce instalacji czujnika temperatury przedstawia
•
rysunek 7. W przypadku kiedy piec montowany jest
w odległości większej od ściany niż 150 mm, wtedy
czujnik należy zamontować na suficie.
W przypadku montażu modeli pieców MDGSA siatką
•
do ściany skontaktuj się z producentem.
Nie umieszczać wlotu powietrza tak, by
strumień powietrza chłodził czujnik tempe-
ratury. Patrz rys. 4.
3.4.1. Modele paneli sterujących
Harvia Griffin Combi CG170C+LTY17
•
Harvia C105S Logix+LTY17
•
Harvia Xenio Combi CX110C+LTY17
•
Zapoznaj się z naszymi
mi kontrolnymi na naszych stronach internetowych
www.harvia.com
Kamienie Pomieszczenie sauny
Ciężar
kg max. kg
160
160
160
Piec
MDSA
MD135SA
MD160SA
MD180SA
MD135GSA 50 100 100 100
MDGSA
MD160GSA 50 100 100 100
MD180GSA 50 120 120 120
najnowszymi urządzenia-
Pojemnosć Wysokosć
2.3.!
min. m³ max. m³ min. mm
11 20 2100
15 25 2100
20 28 2100
A B C D
(mm) (mm) (mm) (mm)
50 50 50 50
50 50 50 50
50 50 50 50
