3. ASENNUSOHJE

3.1. Ennen asentamista

Ennen kuin ryhdyt asentamaan kiuasta, tutustu
asennusohjeeseen ja tarkista seuraavat asiat:
Kiuas on teholtaan ja tyypiltään sopiva ko.
•
saunahuoneeseen. Taulukon 2 antamia saunan
tilavuusarvoja ei saa ylittää eikä alittaa.
Syöttöjännite on sopiva kiukaalle.
•
Kiukaan asennuspaikka täyttää kuvassa 5
•
ja taulukossa 2 annetut suojaetäisyyksien
vähimmäisarvot.
Huom! Saunaan saa asentaa ainoastaan yhden
sähkökiukaan. Kiuas on asennettava niin, että
varoitustekstit ovat helposti luettavissa asennuksen
jälkeen.
3.2. Asennuspaikka ja suojaetäisyydet
Suojaetäisyyksien vähimmäisarvot
aineiseen materiaaliin on esitetty kuvassa 5.
Arvoja on ehdottomasti noudatettava, koska niistä
poikkeaminen aiheuttaa palovaaran.

3.3. Suojakaide

Jos kiukaan ympärille tehdään suojakaide, on
noudatettava kuvassa 5 tai kaiteen asennusohjeessa
annettuja suojaetäisyyksiä.

3.4. Ohjauskeskuksen ja antureiden asennus

Ohjauskeskuksen mukana on tarkemmat
•
ohjeet keskuksen kiinnittämisestä seinään ja
kosteusanturin asentamisesta.
MDGSA: Käytä kiukaan mukana tulevaa anturia
•
Kiuas Teho Höyrystin
Aggregat Effekt Ånggenerator
Teho
Effekt
kW kW
MD135SA/
13,6 2
MD135GSA
MD160SA/
15,8 2
MD160GSA
MD180SA/
18,0 2
MD180GSA
Taulukko 2. Asennustiedot
Tabell 2. Monteringsdata

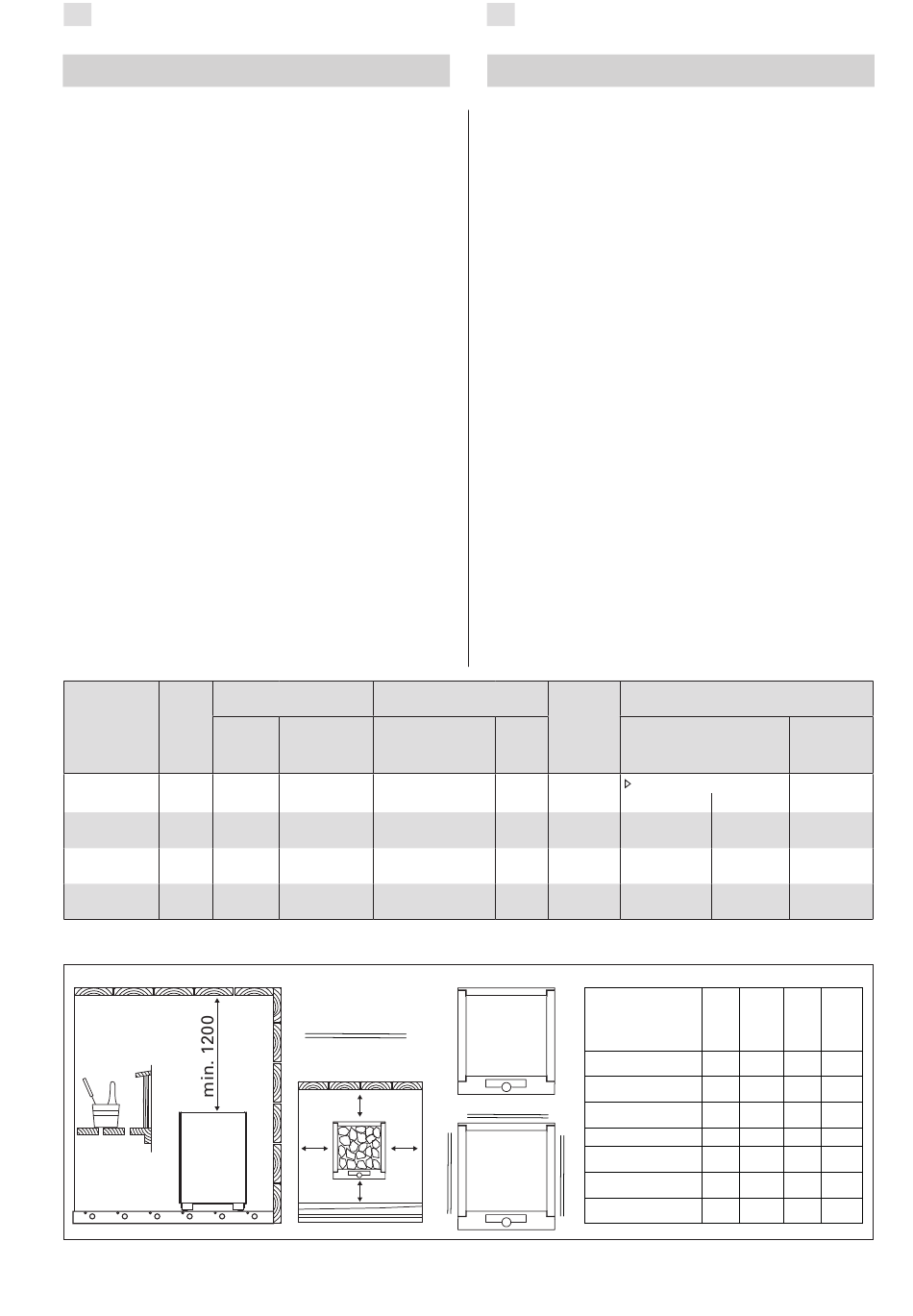

Kuva 5. Kiukaan minimisuojaetäisyydet (mitat millimetreinä)
Bild 5. Minimum säkerhetsavstånd (måtten i millimeter)
palava-
Mitat
Mått
Lev./syv./kork.
Max.
höyrystysteho
Bredd/djup/höjd
Förångnings-
effekt
kg/h mm
2,5 550/610/806
2,5 550/610/806
2,5 550/610/806
Ritilä/Grid
C
B
D
A
SV

3. MONTERINGSANVISNINGAR

3.1. Före montering
Innan du börjar montera aggregatet bör du bekanta
dig med monteringsanvisningarna och kontrollera
följande saker:
Aggregatets effekt är lämplig med tanke på
•
bastuns storlek. De volymer som anges i tabell
2 får inte överskridas eller underskridas.
Driftspänningen är den rätta för aggregatet.
•
Placeringen av aggregatet uppfyller de
•
minimiavstånd som anges i bild 5 och tabell 2.
OBS! Endast ett aggregat får monteras i en bastu.
Aggregatet måste monteras så, att det är lätt att läsa
varningstexter efter monteringen.
3.2. Placering och säkerhetsavstånd
De minsta säkerhetsavstånden till brännbara material
beskrivs i bild 5. Avstånden måste ovillkorligen
följas. Annars kan det uppstå brandfara.
3.3. Skyddsräcke
Om ett skyddsräcke monteras runt aggregatet,
måste de i bild 5 eller i räckes monteringsanvisning
angivna säkerhets avstånden iakttas.

3.4. Montering av styrenhet och sensorer

Närmare anvisningar om hur styrenhet fästs
•
vid väggen och montering av fuktighetsgivaren
medföljer förpackningen.
MDGSA: Använd sensorn (135 °C) som följer
•
med aggregatet.
Kivet Löylyhuone
Stenar Bastuutrymme
Paino Tilavuus
Vikt Volym
2.3.!
kg max. kg min. m³
52 160 11
52 160 15
52 160 20
Kiuas/
Aggregat
MDSA
MD135SA
MD160SA
MD180SA
MD135GSA 50 100 100 100
MDGSA
MD160GSA 50 100 100 100
MD180GSA 50 120 120 120
Korkeus
Höjd
max. m³ min. mm
20 2100
25 2100
28 2100
A B C D
(mm) (mm) (mm) (mm)
50 50 50 50
50 50 50 50
50 50 50 50
