Sähkökytkennät kaksiryhmäisenä
Elinstallationer (2 grupper)
A
D
Malli Teho
Modell Effekt
(kW)
MD135SA/ 13,6
MD135GSA
MD160SA/ 15,8
MD160GSA
MD180SA/ 18
MD180GSA

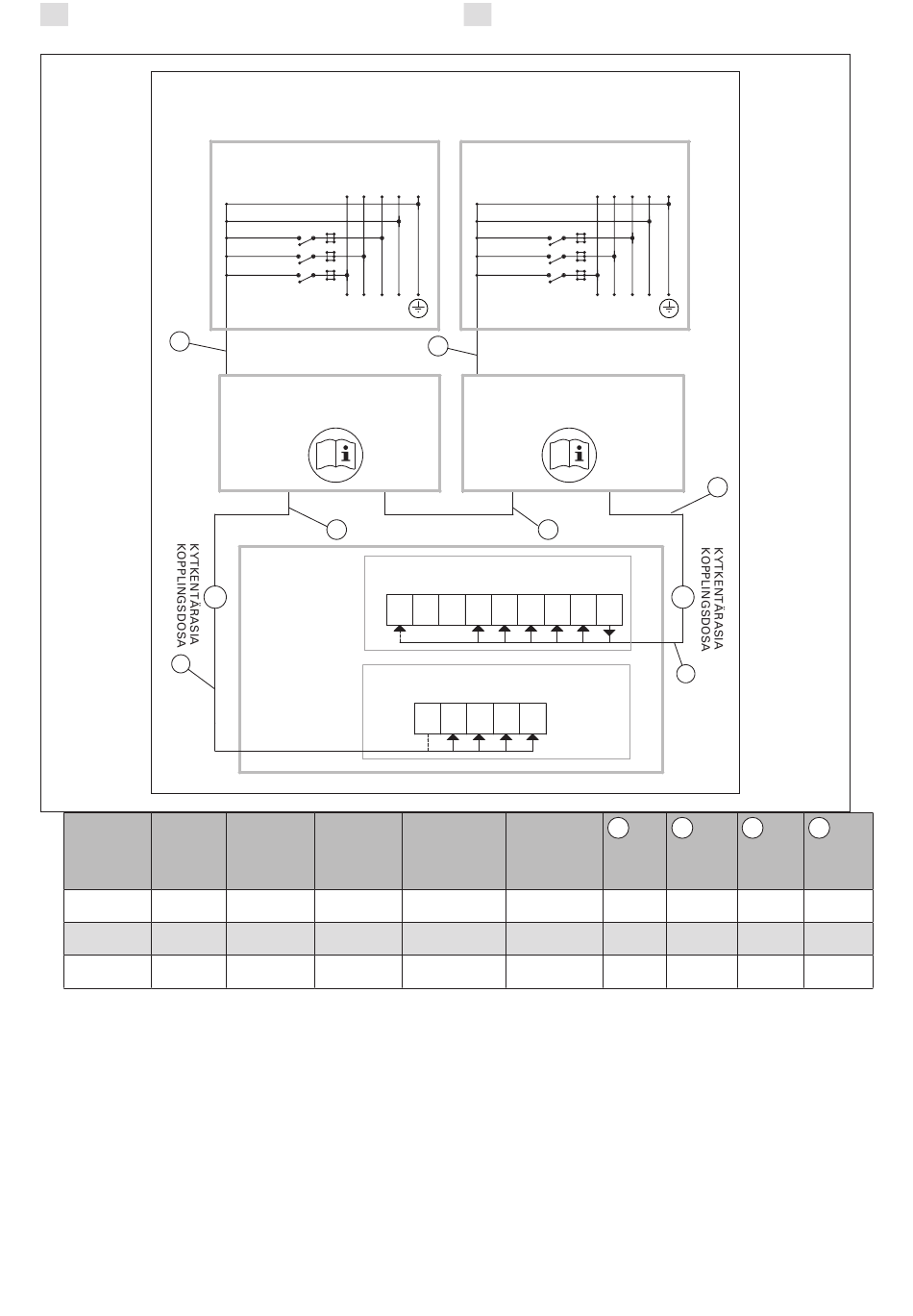

Kuva 11. Ohjauskeskuksen ja MDSA-kiukaan sähkökytkennät
Bild 11. Elinstallationer av styrenhet och MDSA-aggregat
18
SÄHKÖKESKUS
ELCENTRAL
400 V/230 V 3N~
SULAKKEET
L2 N
L3 L1
SÄKRINGAR
Lisätehoyksikkö LTY17
Extra effektenhet LTY17
A
Kiuas/Aggregat
MD135SA,
MD135GSA,
PE
MD160SA,
MD160GSA,
MD180SA,
MD180GSA
Teho Teho
Effekt Effekt
(kW) (kW)
ryhmä I ryhmä II
grupp I grupp II
6,8 6,8
7,5 8,3
9 9
SV
SÄHKÖKESKUS
ELCENTRAL
400 V/230 V 3N~
SULAKKEET
SÄKRINGAR
A
Ohjauskeskus
Styrenhet
A
Ryhmä l/Grupp I
Kiuas I/Aggregat I
N N N U V W W1 P
Ryhmä ll/Grupp ll
Kiuas II/Aggregat II
PE
N U V W
Sulakkeet Sulakkeet
Säkringar Säkringar
ryhmä I ryhmä II
grupp I grupp II
(A) (A)
10 10
16 16
16 16
L2 N
L3 L1
C
B
A B C
H07RN-F
min. min. min.
(mm²) (mm²) (mm²)
5 x 1,5 7 x 1,5 7 x 1,5
5 x 2,5 7 x 2,5 7 x 2,5
5 x 2,5 7 x 2,5 7 x 2,5
D
H07RN-F
min.
(mm²)
5 x 1,5
5 x 2,5
5 x 2,5
