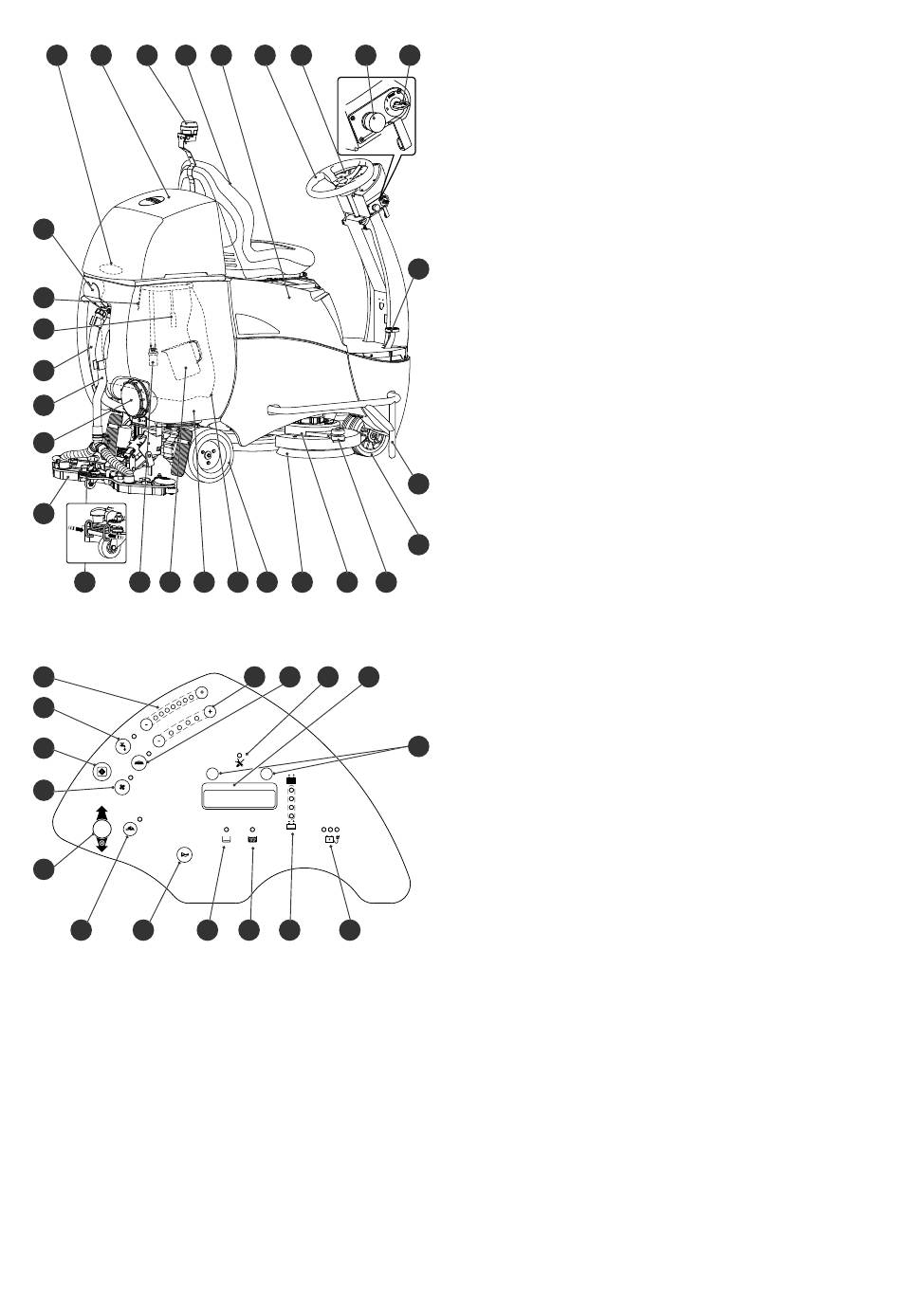

Aufbauübersicht
28 27 26 25
1
2
3
4
5
6
7
8 9 10 11
29
30
31
32
33
34 35
1 Düsen-/ Schlauchhalter
2 Sonde (Schmutzwassertank voll)
3 Option: Recyclingfilter
4 Schlauch Schmutzwasser
5 Saugschlauch
6 Tankdeckel
7 Saugdüse
8 Arretierfedern
9 Ansaugfilter
10 Dosierbecher
11 Schmutzwassertank
12 Frischwassertank (Membransack)
13 Antriebsrad gelenkt hinten
14 Werkzeug (Bürste/Pad)
15 Werkzeugaggregat
16 Abweisrollen
17 Lenkrolle
18 Rammschutz
19 Fahrpedal
20 Schlüsselschalter
21 Not-Halt
24 23 22 21
12 13 14 15
44 43 42 41
36 37 38 39
22 Bedientableau
23 Lenkrad
24 Batterieabdeckung (Hauptsicherung und Batteriestecker)
25 Fahrersitz mit Sicherheitsschalter
20
26 Blitzleuchte (optional)
27 Tankhaube
28 Saugfilter
29 Tasten Reinigungslösung Zufuhr, Menge (+ / -)
30 Taste Reinigungslösung (EIN / AUS)
31 Taste Programm (EIN / AUS)
32 Taste Saugaggregat (EIN / AUS)
33 Taste Rückwärtsfahren
34 Taste Langsamfahrt (EIN / AUS)
35 Taste Hupe
36 Anzeige Frischwassertank leer
37 Anzeige Schmutzwassertank voll
38 Anzeige Batteriestand
39 Anzeige Status Ladegerät
19
40 Tasten Service
41 Display
42 Anzeige Service
43 Taste Werkzeugantrieb (EIN / AUS)
44 Taste Werkzeugantrieb, Druckstufe (+ / -)
18
17
16
40
5
